其實當初是2016年7月初買的....XD

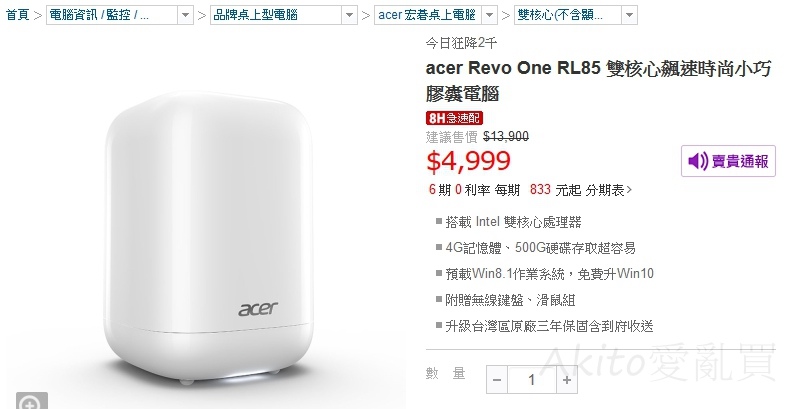

前陣子偶然看到Y購有在特價此小電腦還不到五千台幣

看了下規格Intel Celeron 2957U + 4G DDR3 + 500G Hdd + 正版Win8.1 (可升級Win10) + 無線鍵鼠 + 三年保固!!

雖然ＣＰＵ弱了點，但以不到五千買到這些真的很划算啦！

且雖然是小羊但好歹也是Haswell家族的成員之一，也支援4K撥放

https://pic.pimg.tw/animeakito/1469597680-524373369.jpg


於是乎一時腦波弱的結果就是忽然收到一個箱子...

https://pic.pimg.tw/animeakito/1469597681-626724372.jpg
https://pic.pimg.tw/animeakito/1469597681-166726876.jpg
https://pic.pimg.tw/animeakito/1469597681-2675284530.jpg

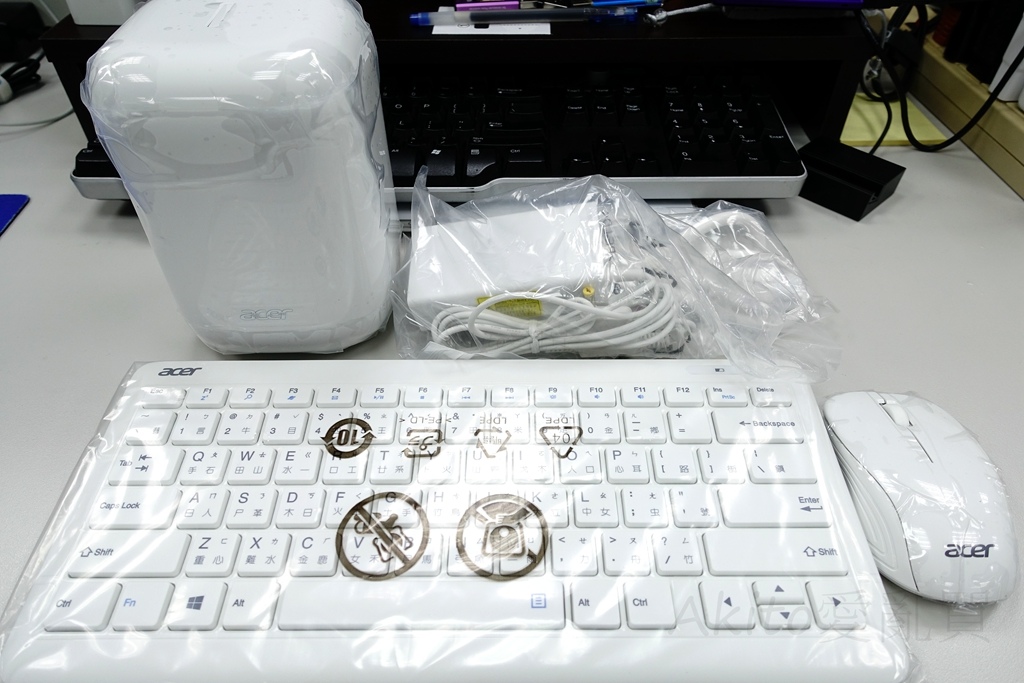

開箱啦~一整個都是純白系列的，還蠻怕久了以後變黃會不會很難看....

https://pic.pimg.tw/animeakito/1469597681-714774073.jpg

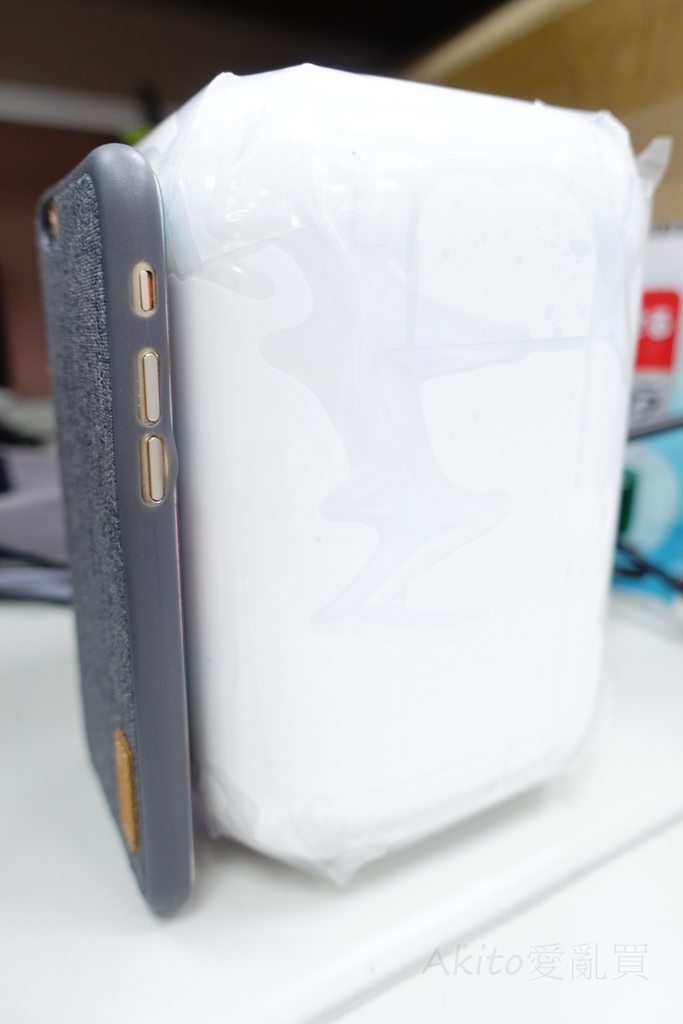

高度大概比iPhone 6高一點，真的是蠻輕巧的

https://pic.pimg.tw/animeakito/1469597682-2994402597_l.jpg

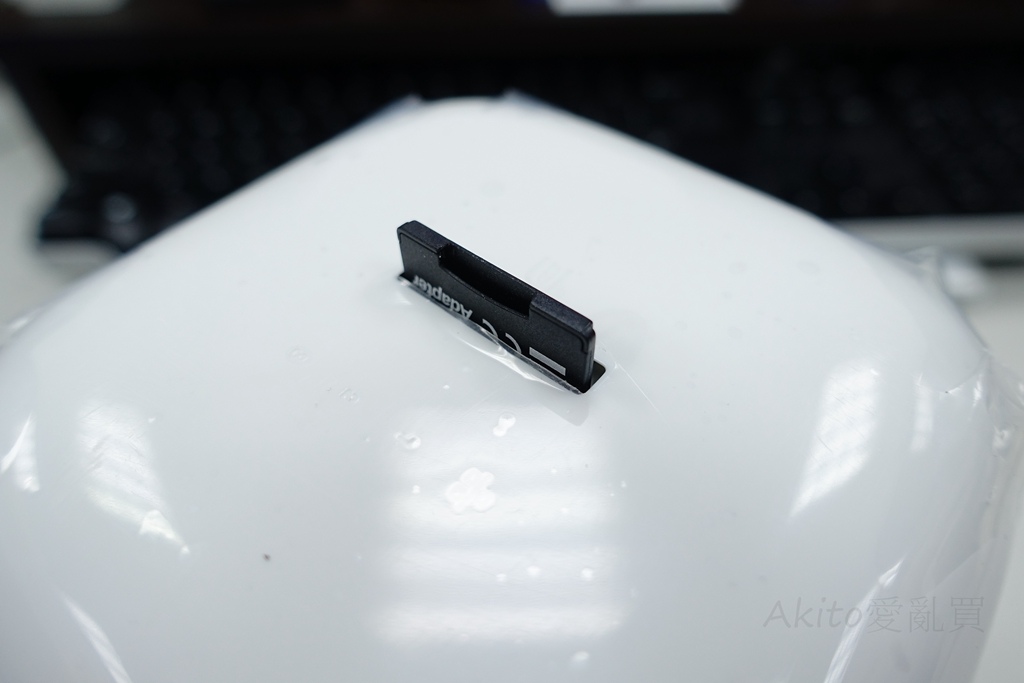

上方有一個SD讀卡機插槽，比較令我訝異的是一般這價位的電腦讀卡機大多是便宜的USB2.0介面 (像我家另外一台ASUS VC60就是...)

但他卻是PCIe介面的讀卡機，高速卡速度就不會被USB2.0限制住啦~

https://pic.pimg.tw/animeakito/1469597682-1333975759.jpg

背面由上至下為2xUSB2.0 + Gigabit Lan + 2xUSB3.0 + HDMI + miniDP

https://pic.pimg.tw/animeakito/1469597682-3977235509_l.jpg

接下來就開始拆解他看看裡面到底怎什麼樣子 XD

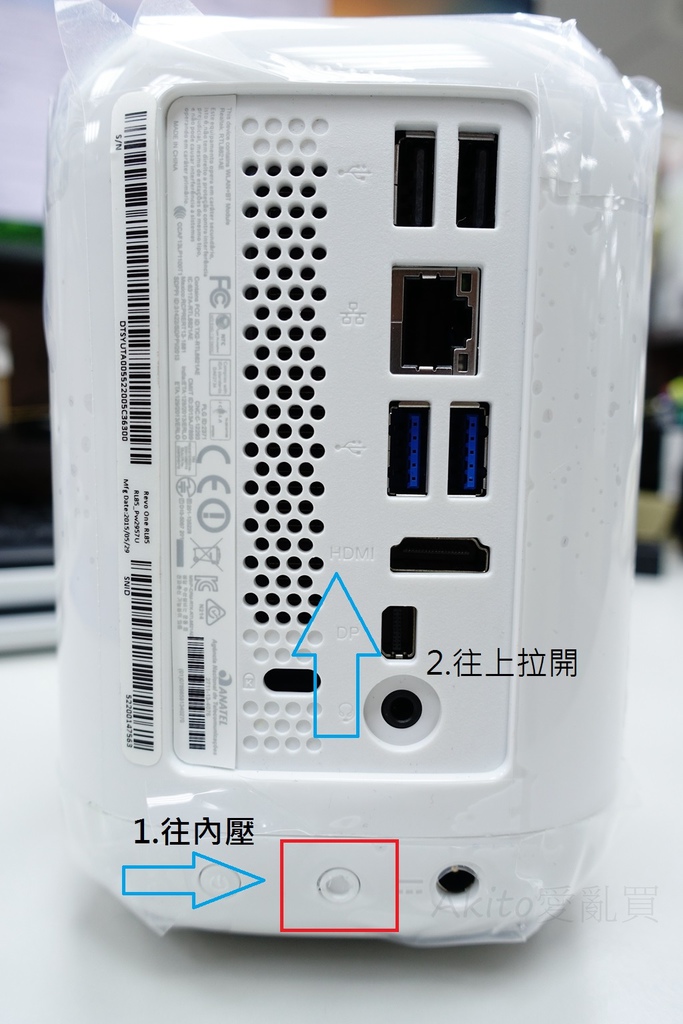

步驟如圖所示要先把紅框框的地方往裡面壓，才能把整個蓋子往上拉開

https://pic.pimg.tw/animeakito/1469597682-2647992512_l.jpg

拉開以後可以看到還有兩個地方可以擴充2.5吋的硬碟，

但其中一個是空焊沒有上SATA連接座

之所以這樣的原因是此型號的CPU本身的PCH就只有支援2 SATA,

其中一個已經用在內建的硬碟機了，所以只剩下一個可以擴充

但如果你是購買 i3 or i5的版本的話，則另外一個空焊的SATA 連接座就會有上

你就能再擴充兩個2.5"硬碟機

以這個尺寸的mini PC來說，還保有擴充能力是值得讚許的~!!

https://pic.pimg.tw/animeakito/1469597682-1427761047.jpg

https://pic.pimg.tw/animeakito/1469597683-256248569.jpg

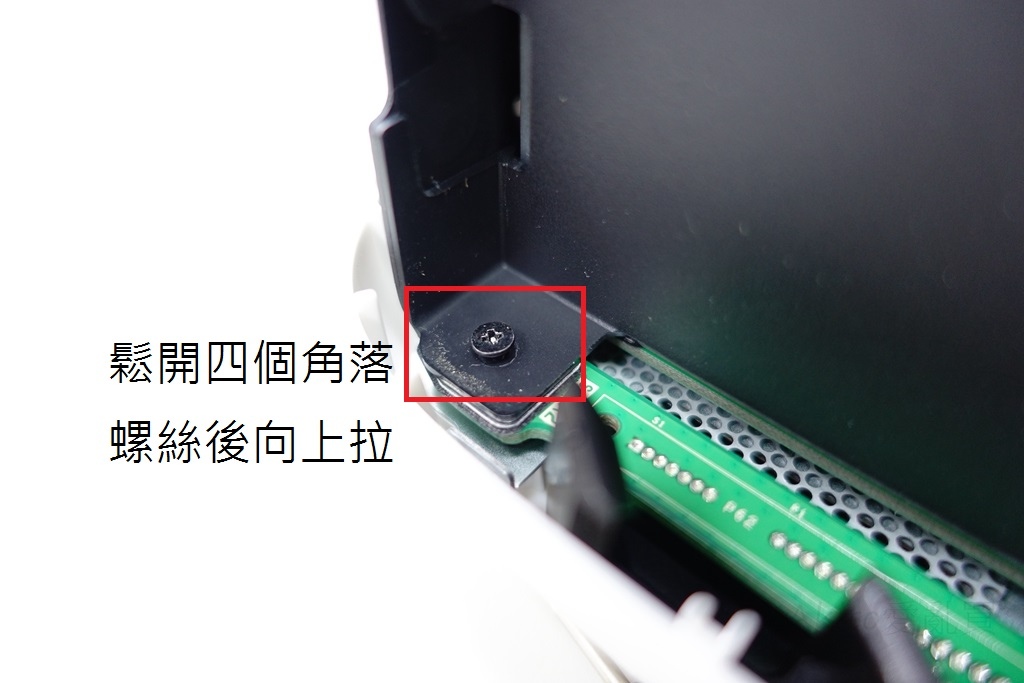

繼續往下拆解，他有四顆螺絲固定住，拆開後可以把黑色的中間部位向上拉開

https://pic.pimg.tw/animeakito/1469597683-1843051019.jpg

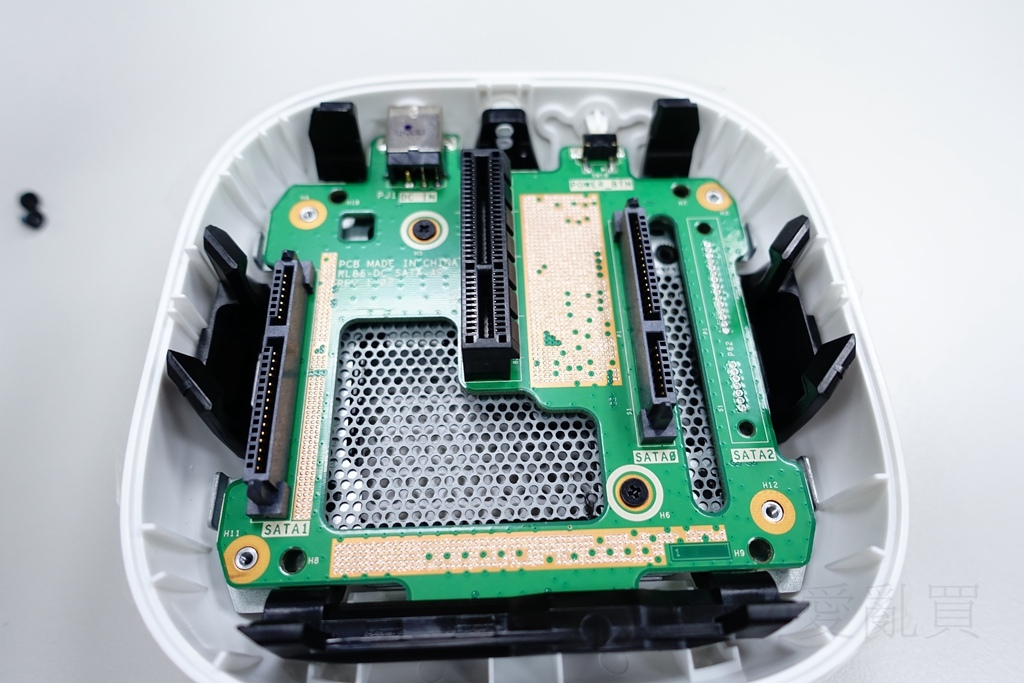

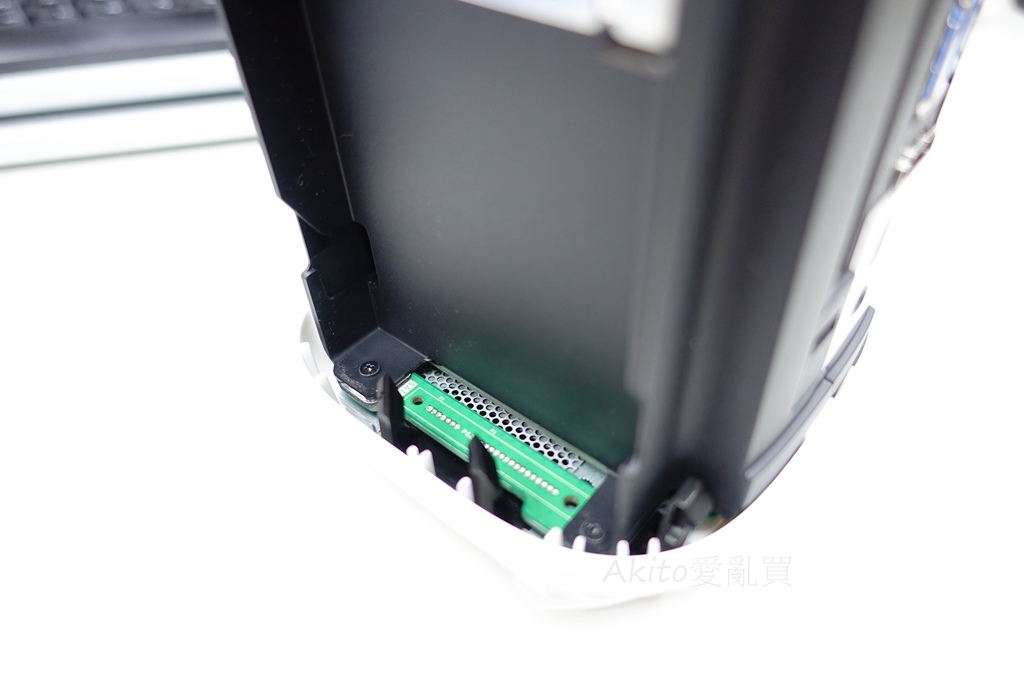

拉開以後可以發現底部其實只是個連接板的設計

https://pic.pimg.tw/animeakito/1469597683-2350330195.jpg

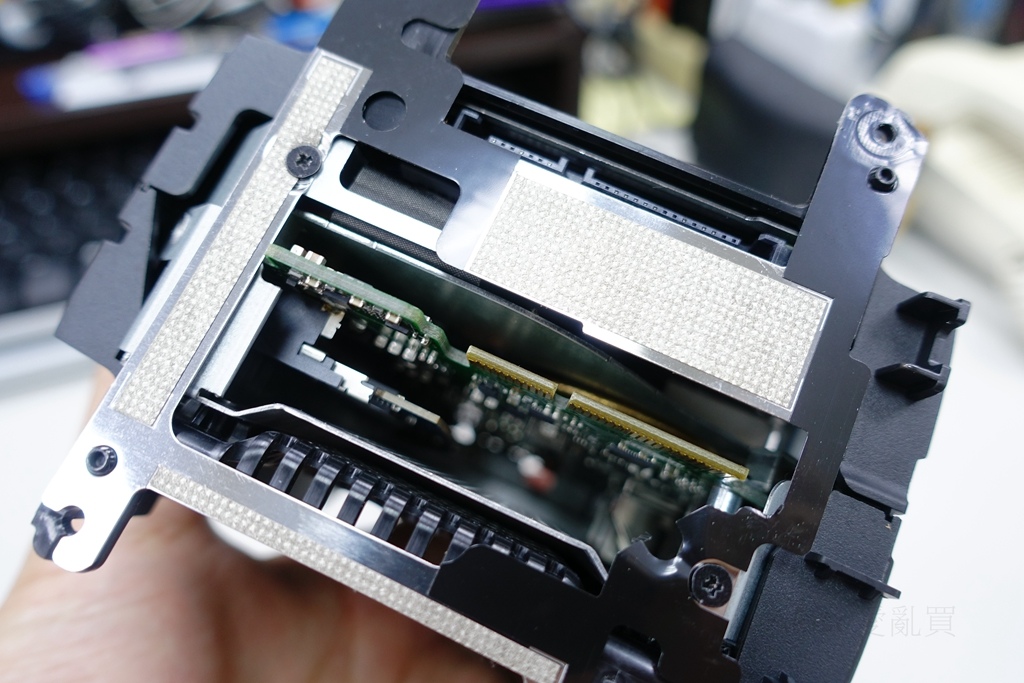

可以看到中間是主機板的部分，而最上面可以看到內部已經有一顆硬碟機

https://pic.pimg.tw/animeakito/1469597683-2478857736.jpg

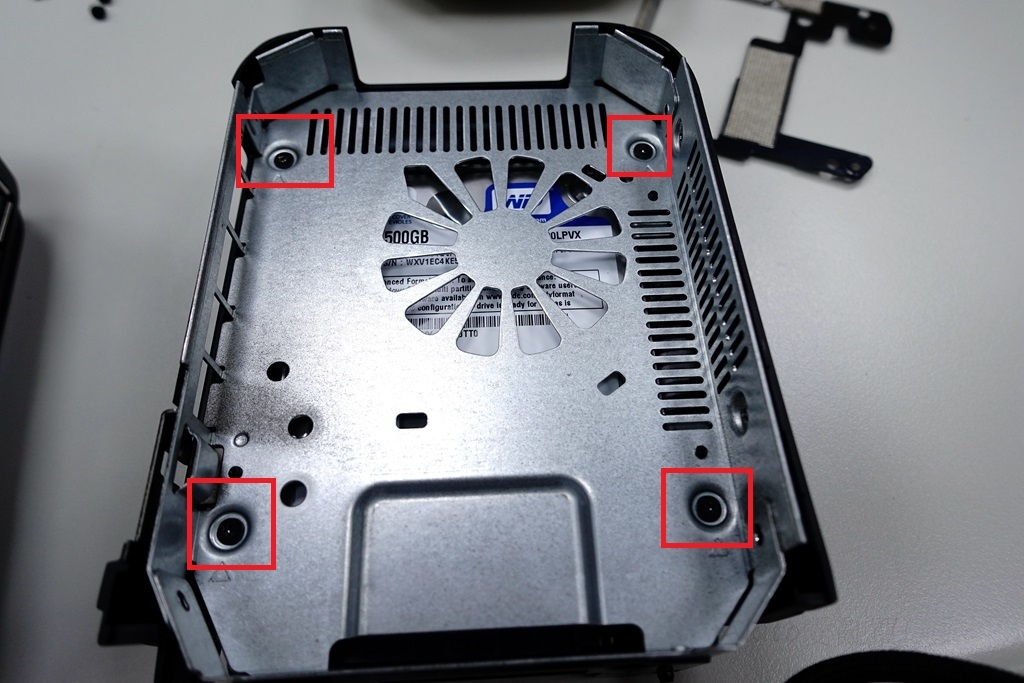

把這四顆螺絲拆開後就可以看到原本放置在機身內部的500g硬碟

https://pic.pimg.tw/animeakito/1469597683-4059797284.jpg

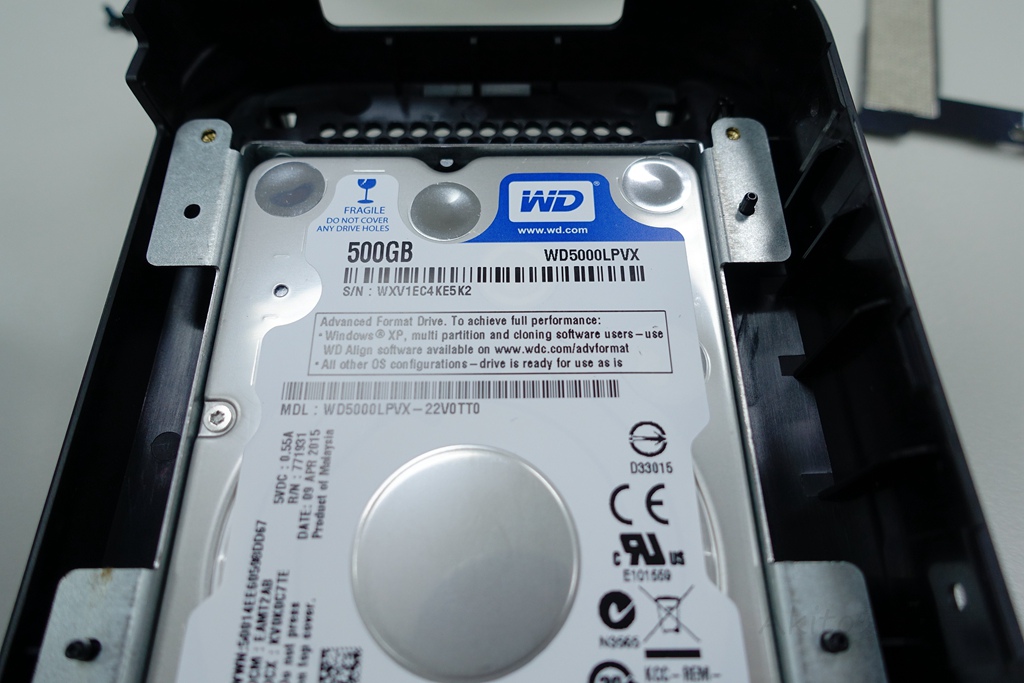

採用的是WD 2.5吋藍標500g，想要換成SSD的朋友在這邊就可以動手換啦!

https://pic.pimg.tw/animeakito/1469597683-4230056979.jpg

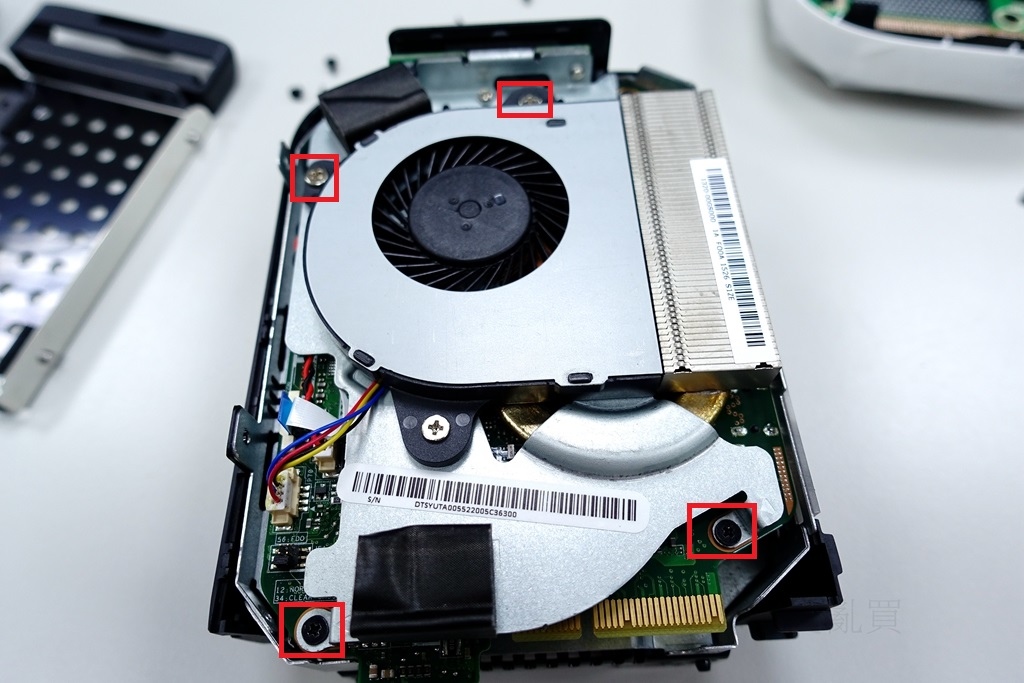

還沒看到換RAM的地方，繼續拆解，把紅色框框四個角落的風扇螺絲轉開

https://pic.pimg.tw/animeakito/1469597683-2735202336.jpg

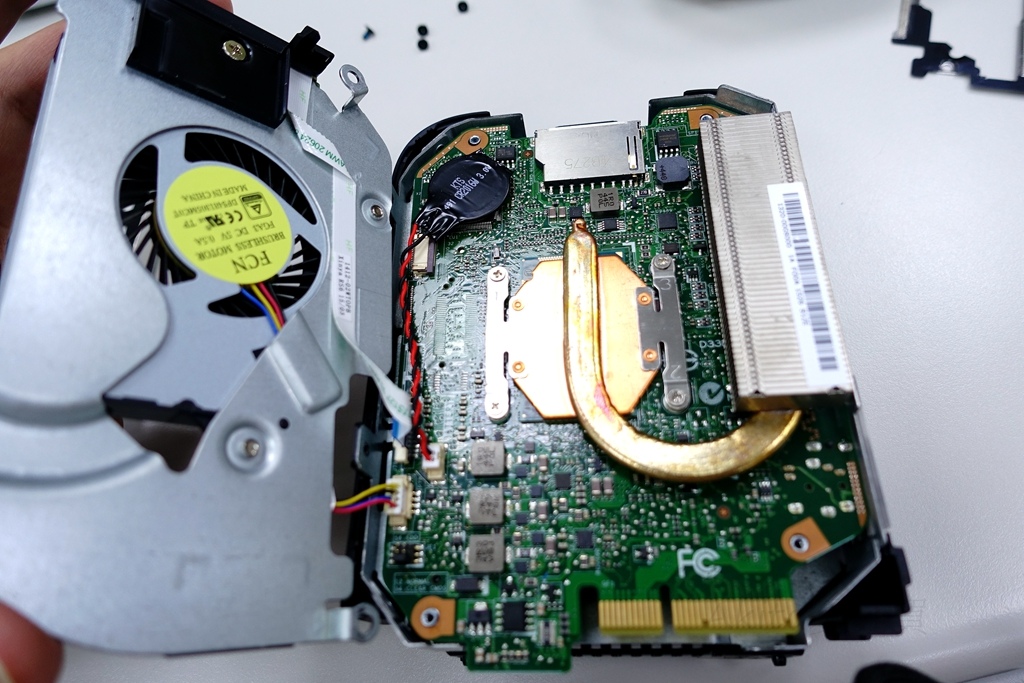

可以看到主機板出現啦~!!

https://pic.pimg.tw/animeakito/1469597684-3902036240.jpg

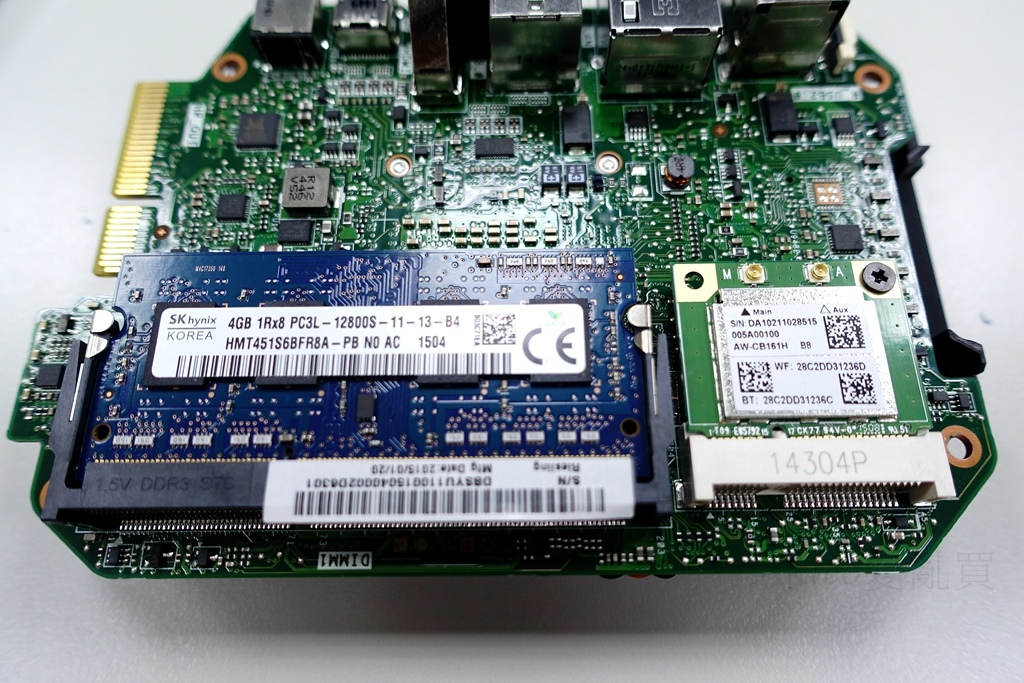

翻到背面可以看到DRAM和Wifi+BT 模組都是可以更換的

RAM最大可以換成8GB的，不過只是拿來客廳放影片本來的4G也夠了

https://pic.pimg.tw/animeakito/1469597684-414882162.jpg

重新安裝好之後就進OS測試一下

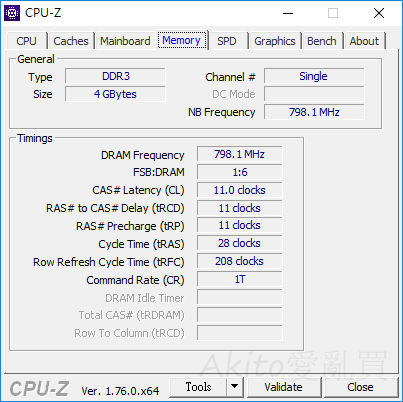

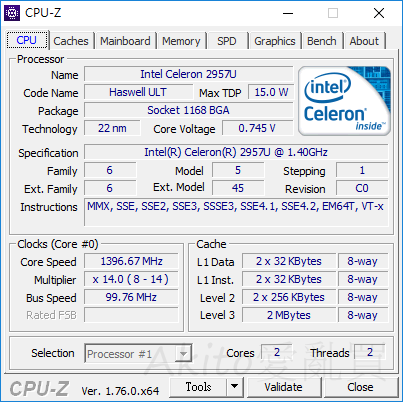

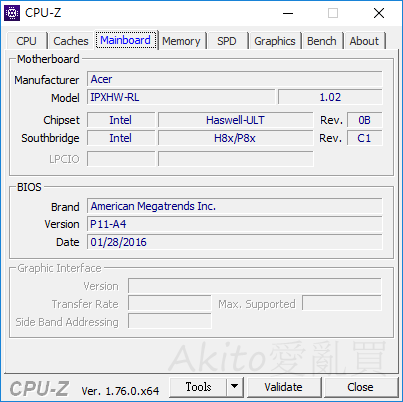

CPU-Z這邊可以看到它是採用NB的Sharkbay U平台，TDP也只有15W，算是相當省電

https://pic.pimg.tw/animeakito/1469597684-411365461.png
https://pic.pimg.tw/animeakito/1469597684-914349581.png
https://pic.pimg.tw/animeakito/1469597684-3007286852.png

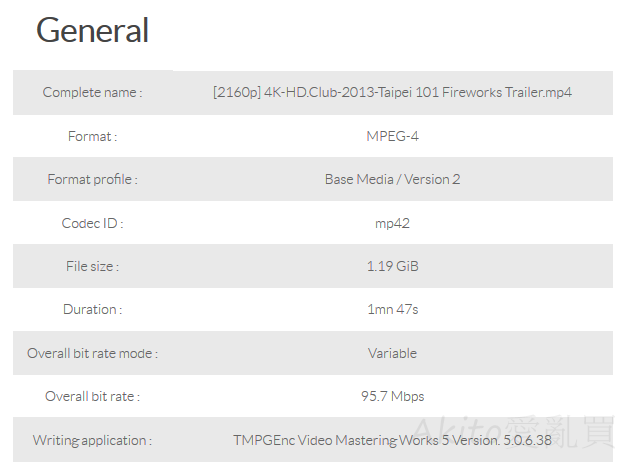

首先測試用Win10內建的Movie & TV 播放平均bitrate為95.7Mbps mpeg4 壓縮格式的影片
CPU使用率不是很高大多在15%以下，算是很順暢了

https://pic.pimg.tw/animeakito/1469597682-3136798660_l.png
https://pic.pimg.tw/animeakito/1469597681-440329026.png

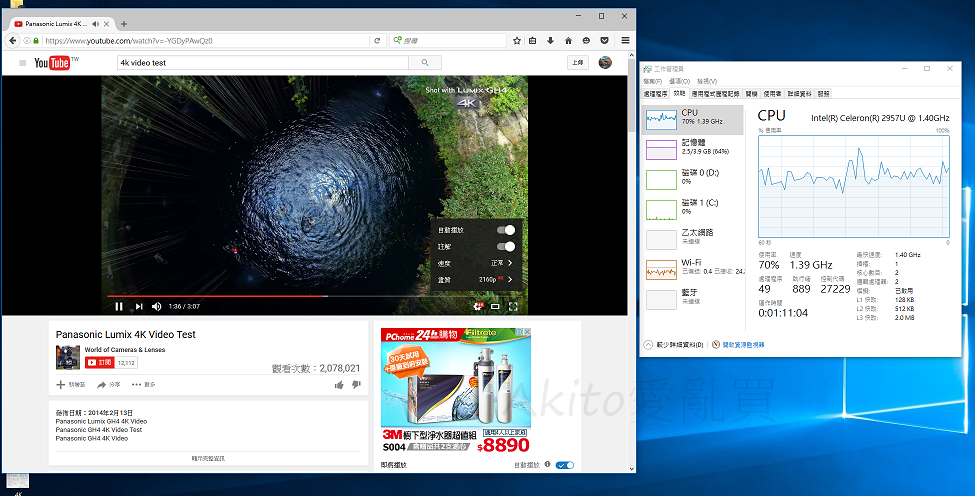

用Firefox 測試一下撥放 Youtube上的4K 影片，這個就比較吃力了
不過基本上仍是順暢撥放

https://pic.pimg.tw/animeakito/1469597682-3883280933.png

基本上以這價位來說當文書處理和撥放影片專用電腦是很稱職了

加上他還保有擴充第二顆硬碟的能力，當下載機也是可以的

當然後來有出HelloKitty i3版本買一送一 CPU就強不少了

不過銀子也是得多花不少，另外那個顏色太粉了我沒辦法XDD


--
