AMD Bulldozer推土機架構分析與FX-8150超頻性能概況 - 3C

Emily avatar
By Emily
at 2011-10-18T17:44

Table of Contents

大家都來5GHz俱樂部好讀版
http://www.xfastest.com/viewthread.php?tid=66769&fromuid=38227
==============================================================================

Bulldozer架構的CPU已於2011年10月12日推出,搭配上AMD於今年6月Computex首先推出
搭配Bulldozer架構的處理器晶片組產品990FX、990X及970晶片組
及搭配的南橋晶片組SB950及SB920,
雖說當時Bulldozer核心CPU尚未推出,
身為主機板大廠ASRock當然也會將各系列產品線就緒搶市,
像是之前搶先推出支援AM3+腳位的高階的主機板,
推出採用890FX晶片組的890FX Deluxe5主機板來搶佔先機,
加上ASRock向來就是相當看重AMD主機板這塊市場,
此次推出搭載990FX晶片的Fatal1ty 990FX Professional主機板用料也是相當高檔,
雖然990FX Professional已經多等了他的好夥伴FX-8150幾個月的時間,
現在玩家們終可以一窺兩者結合之效能。

AMD全新一代的高效能x86多核心架構為「Bulldozer」或稱為推土機,
Bulldozer模塊擁有兩組整數運算的排程器(由四條管線組成),
一個可合併為256位元的浮點運算單元(由兩組128位元FMAC構成),
以及所有單元共用的 Fetch/Decode、L2快取。

Bulldozer模塊中每一個整數運算單元將會被辨認為一個物理核心,
有點類似 Intel 超執行緒技術,但其實現的方法是不太相同,
其中CPU一共包含4個模組(一個模組內有2個核心共計8個核心)(或稱4M8T)、
4組2MB L2快取、4組2MB L3快取、四條HT匯流排、DDR3記憶體控制器、北橋模組、
I/O輸入輸出等等。

六核心和四核心型號都是在此基礎上遮庇部分模組(核心)和快取而來的。
其中推土機核心處理器在AMD產品中,家族編號為Family 15h,
是AMD K8以來的首個全新設計處理器架構,
最大特點就是每兩個整數核心加一個浮點核心組成一個模組,進行資源的共享。
推土機的每個核心都有自己的16KB 4way L1快取,
每個模組有自己的2MB 16way L2快取 (兩個核心共用),
然後所有模組與核心分享最多8MB 16 wayL3快取。
另外推土機處理器還提供了了兩個72-bit DDR3-1866記憶體控制器通道,
以及四個16-bit接收、16-bit發射HyperTransport匯流排連結。

推土機處理器的桌上行處理器Zambeizi將改用新介面Socket AM3+,
另外也改進了Turbo Code技術為第二代,
該技術提供類似Intel的Turbo Boost技術的Turbo Code技術,
當然兩者有些許不同,讓產品在不增加TDP的條件下,在程式不支援多核心運算,
調高部分核心的頻率,提高工作效率。

這次第一波面市的型號預計為分別是八核心FX-8150、FX-8120、六核心FX-6100
及4核心的FX-4100,價位分別是$245、$205、$165及$115。

990FX晶片組除了源自於8系列晶片組的特色外,
此次提供AMD及Nvidia顯示卡多卡顯示卡(SLI及CrossFireX)運算模式,
讓使用者可以在同一主機板上安裝Nvidia系列的顯示卡組成SLI,
發揮9系列晶片組990FX最高階產品之身段,可以支援SLI及CrossFireX技術,
聯卡繪圖技術不只可增強多卡繪圖處理效能,使得遊戲效能可以得到大幅度的的提升,
如今支援兩種模式均支援更可大幅增加AMD CPU平台升級顯示卡時的選擇彈性,
這是針對AMD 990FX晶片組所全新打造頂級運算平台,
提供使用者AMD及Nvidia顯示卡多卡繪圖平台的選擇,
現在就分享AMD平台雙頂階產品FX-8150加上990FX的效能表現吧!!

CPU及MB套件組

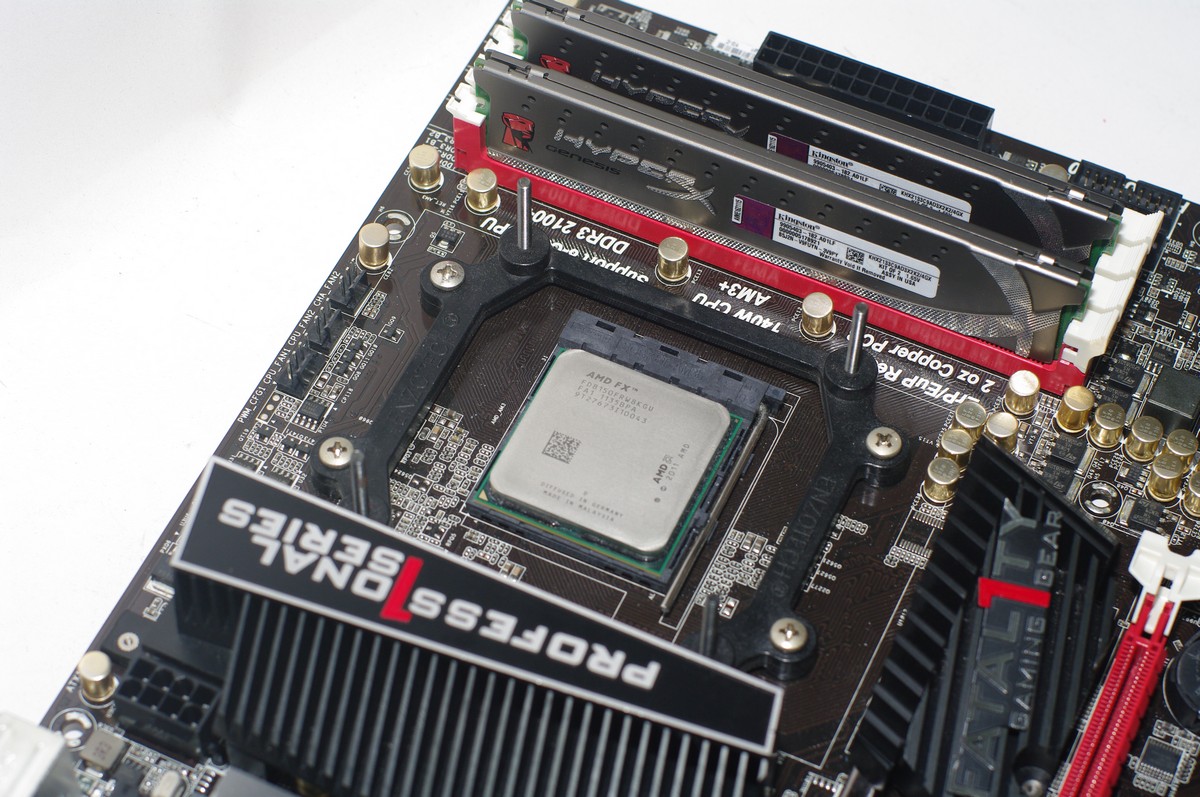

這次測試的CPU及MB
AMD FX-8150及ASRock Fatal1ty 990FX Professional
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/IMGP1242.jpg
OPN已經改變,產品命名改為FX系列,這顆CPU是屬於目前最高階的FX-8150。
另外這樣的搭配是目前AMD平台相當高檔的組合。

搭配的散熱器
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/IMGP1232.jpg
水冷系統,由最近的消息看來兩家CPU大廠的高階的CPU產品,都會有搭載水冷散熱器的組合,
FX專屬水冷系統與ASRock Fatal1ty 990FX Professional合體囉!!

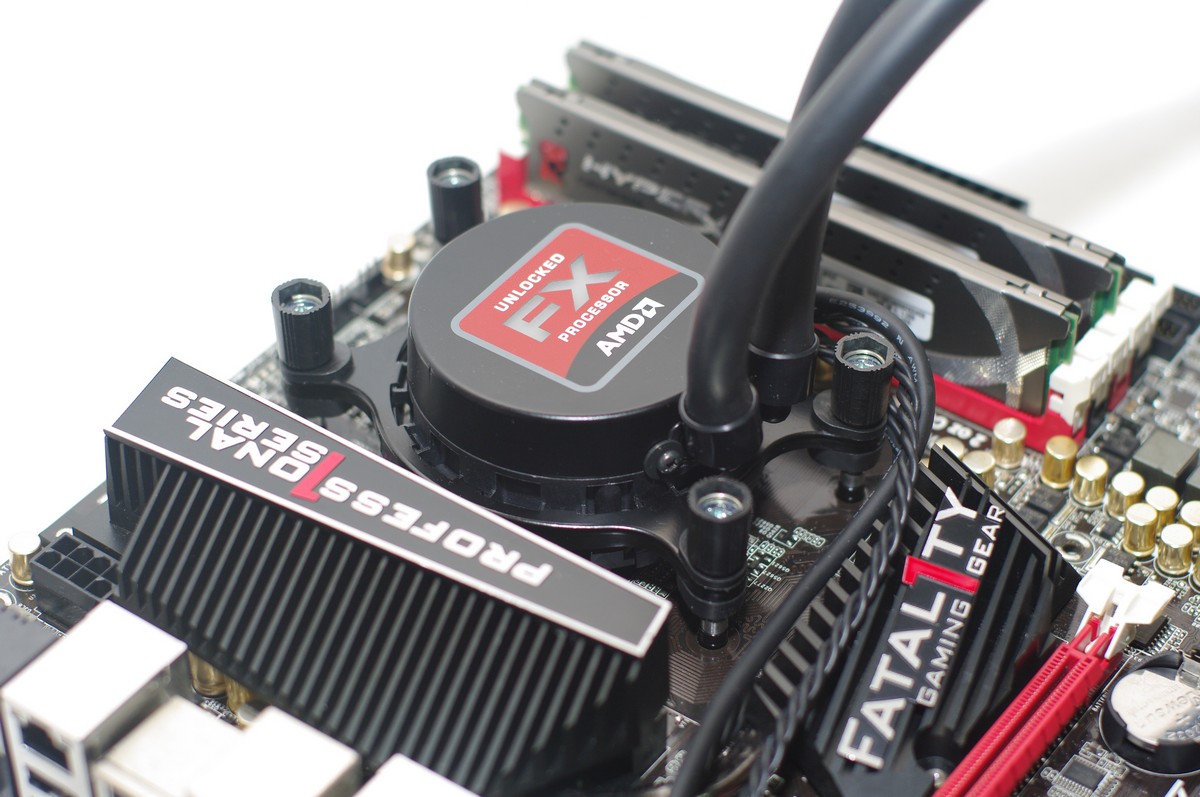

水冷系統上陣
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/IMGP1233.jpg
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/IMGP1234.jpg
這樣的組合質感相當不錯,可以發現AMD FX-8150水冷版及ASRock Fatal1ty 990FX Professional的套件相當契合。

效能測試
測試環境
CPU:AMD FX-8150
RAM:Kingston HyperX DDR3 2133 4Gkit
MB:ASRock Fatal1ty 990FX Professional
VGA:AMD HD6870
HD:Kingston SSD NOW+ 64G
POWER:Antec High Current Pro 1200W
COOLING:CPU水冷+主機板原廠空冷
作業系統:WIN7 X64 SP1

測試效能表現

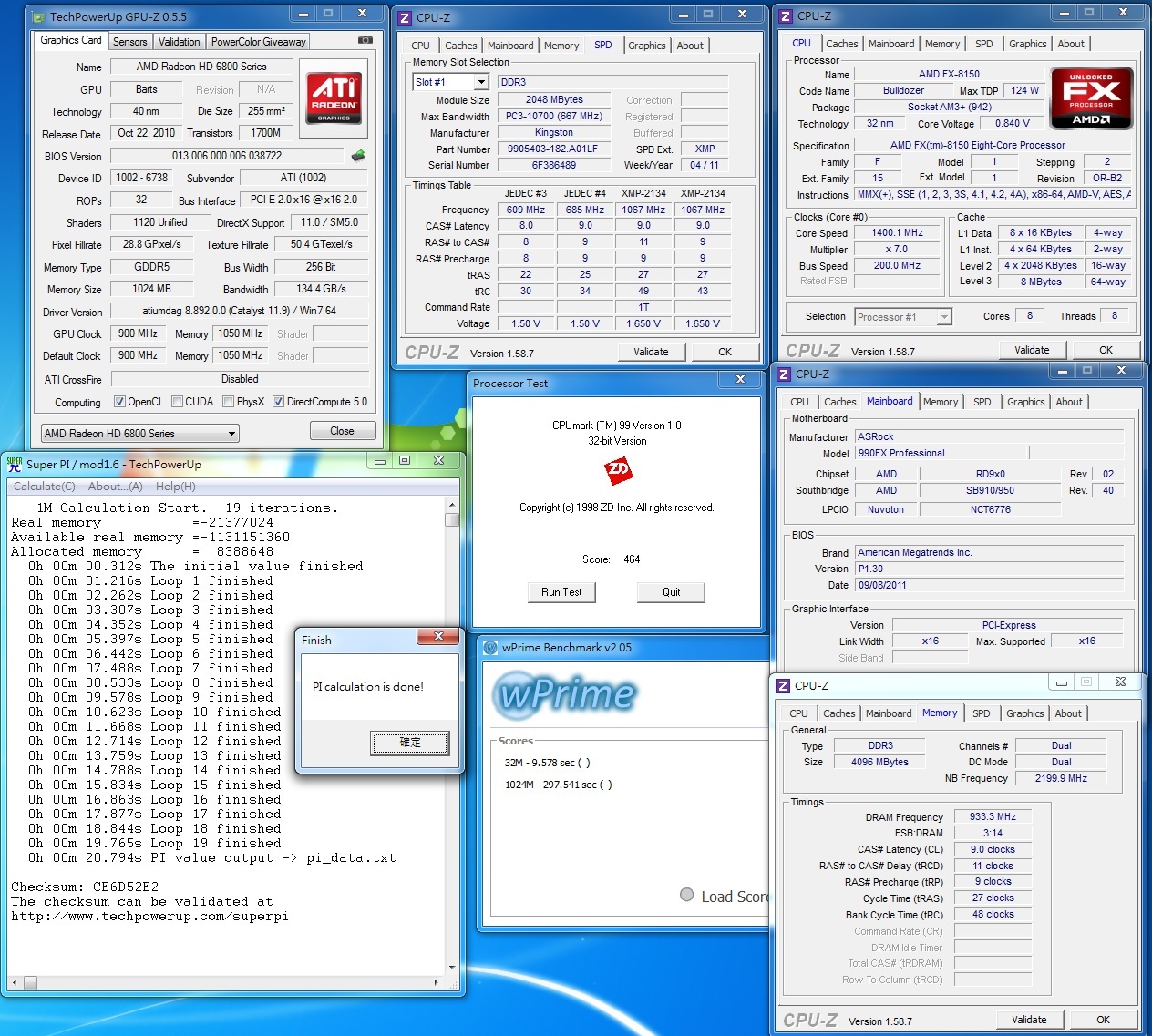

CPU-Z的偵測、GPU-Z、CPU MARK、PI 1M及WPRIME效能測試
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-01.jpg

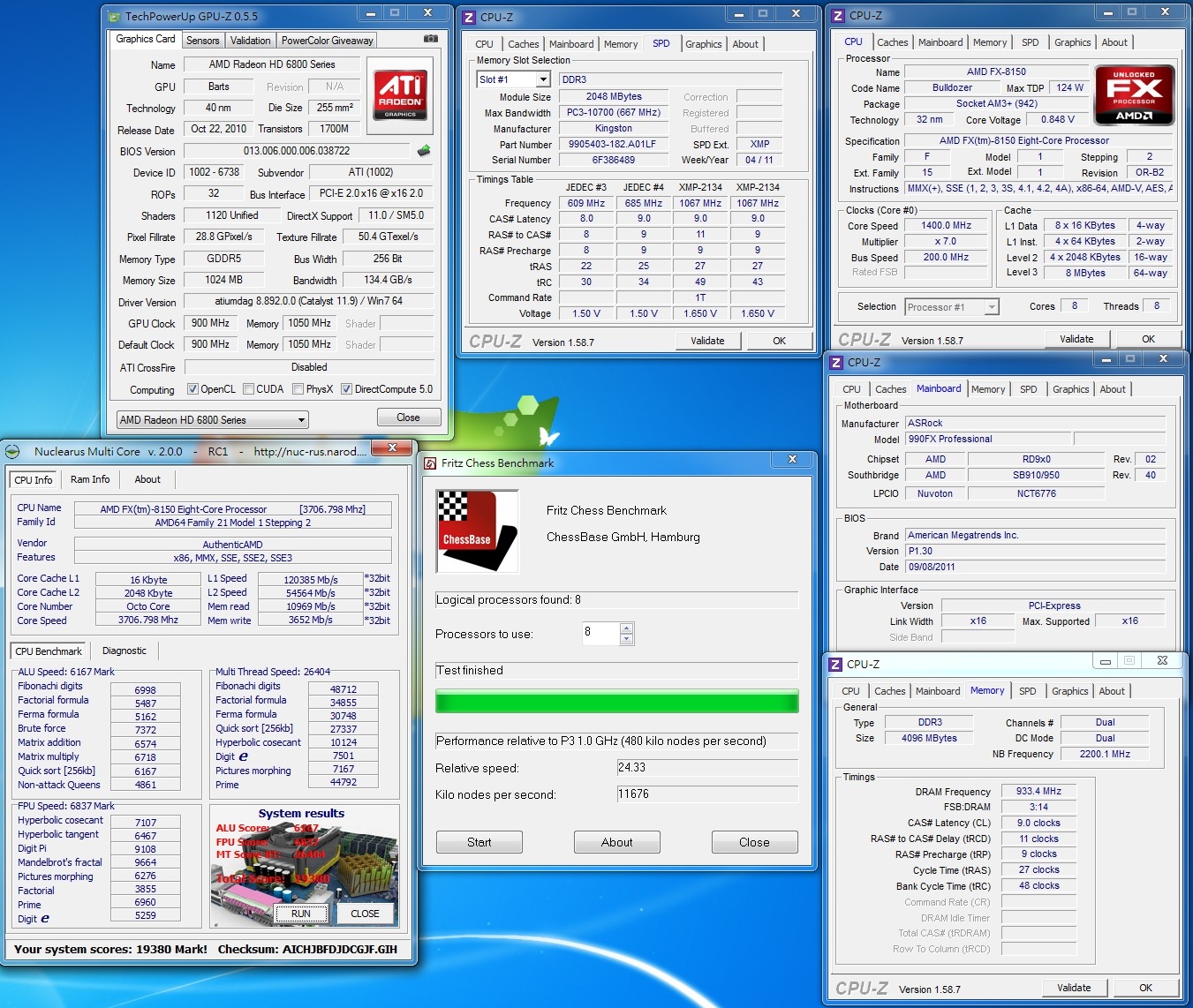

Fritz Chess Benchmark、Nuclearus
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-02.jpg

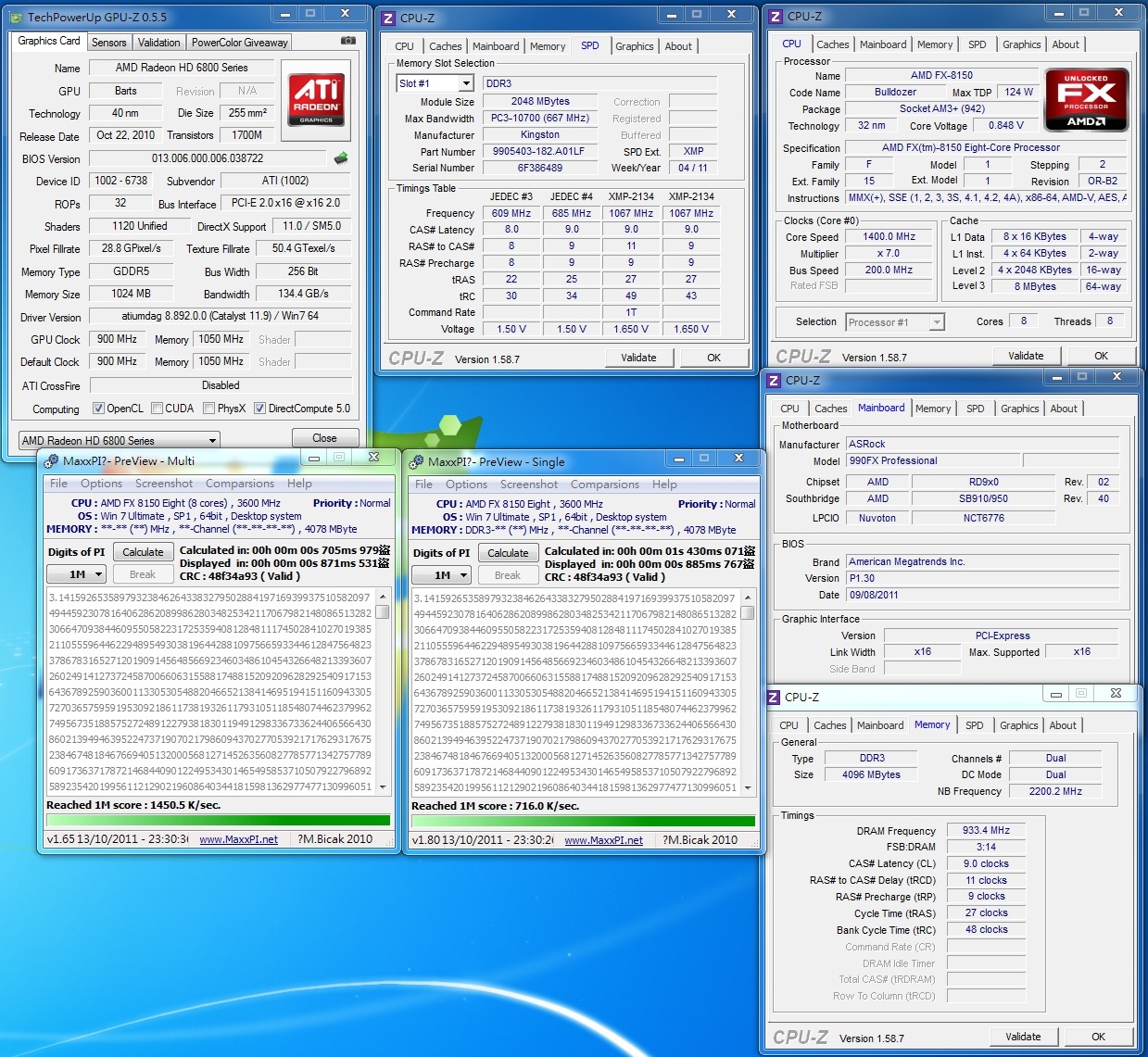

MaxxPI2M&MaxxPI2
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-03.jpg

MaxxMEM&MaxxMEM2M
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-04.jpg

MaxxMIPS2&MaxxFLOPS2
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-05.jpg

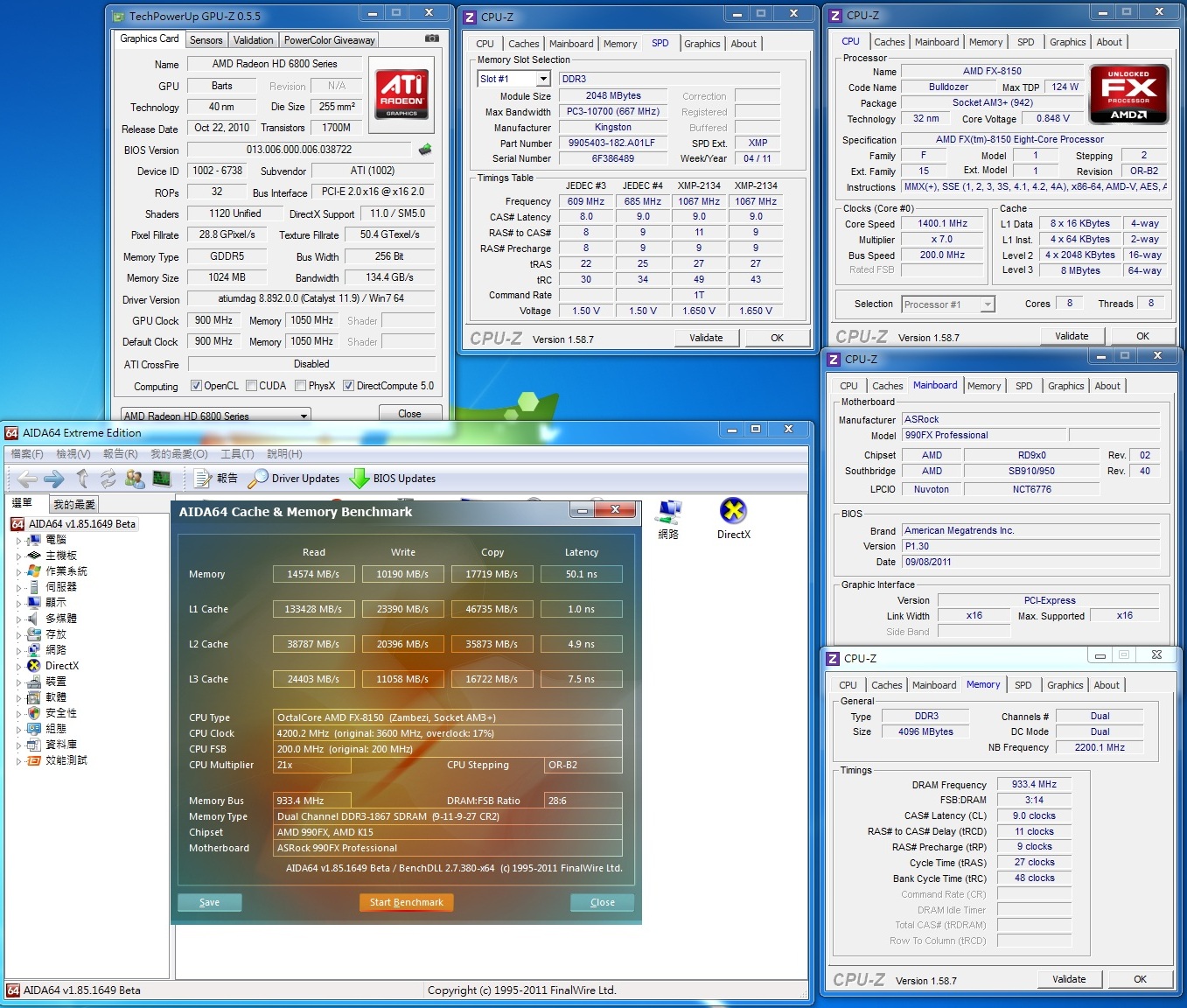

AIDA記憶體頻寬
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-06.jpg

HWiNFO
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-07.jpg

BLACKBOX 2.0
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-08.jpg

壓縮/解壓縮效能
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-09.jpg

PCMARK7
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-10-1.jpg

3DMARK 01
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-10.jpg

3DMARK 03
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-11.jpg

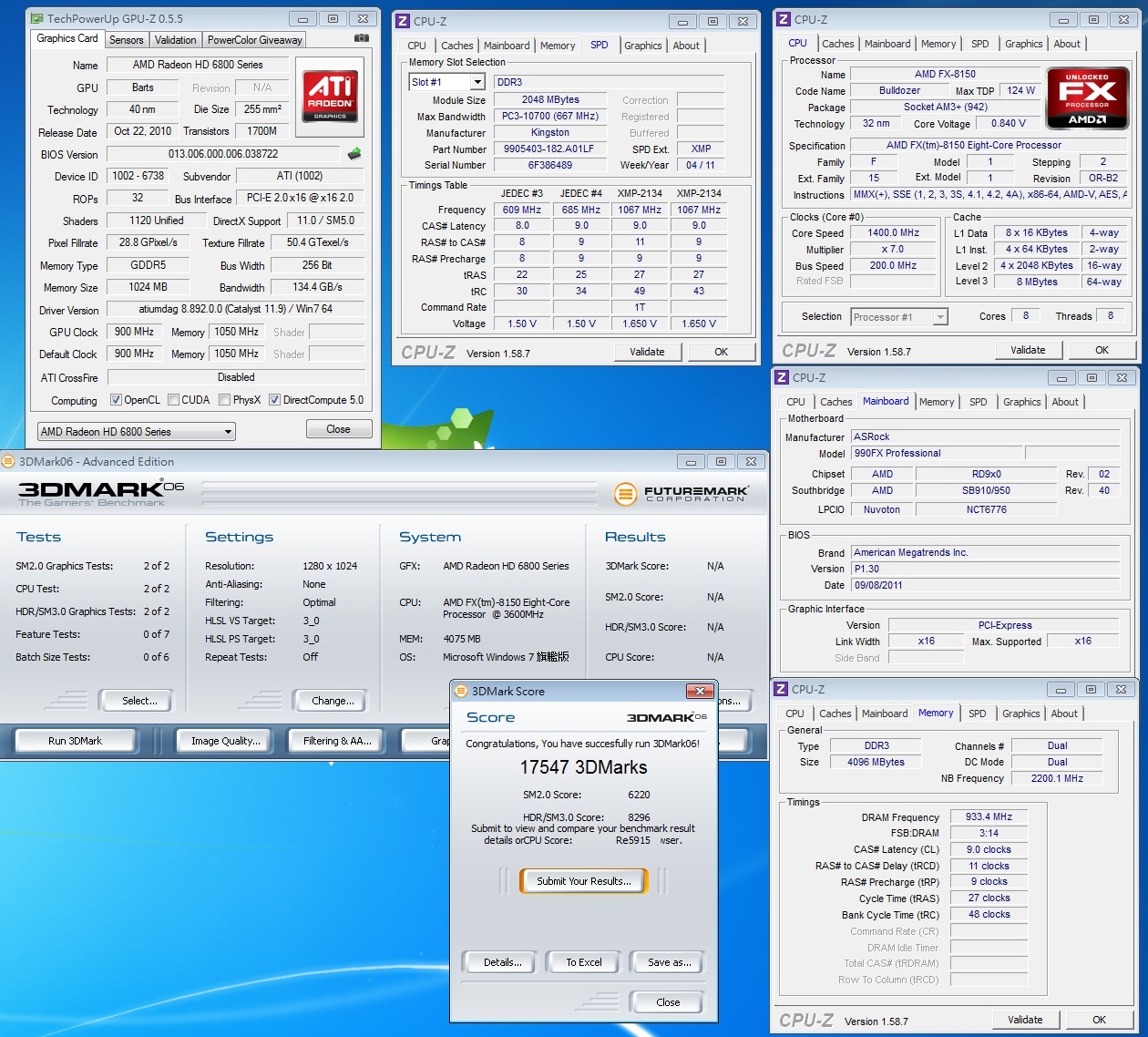

3DMARK 06
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-12.jpg

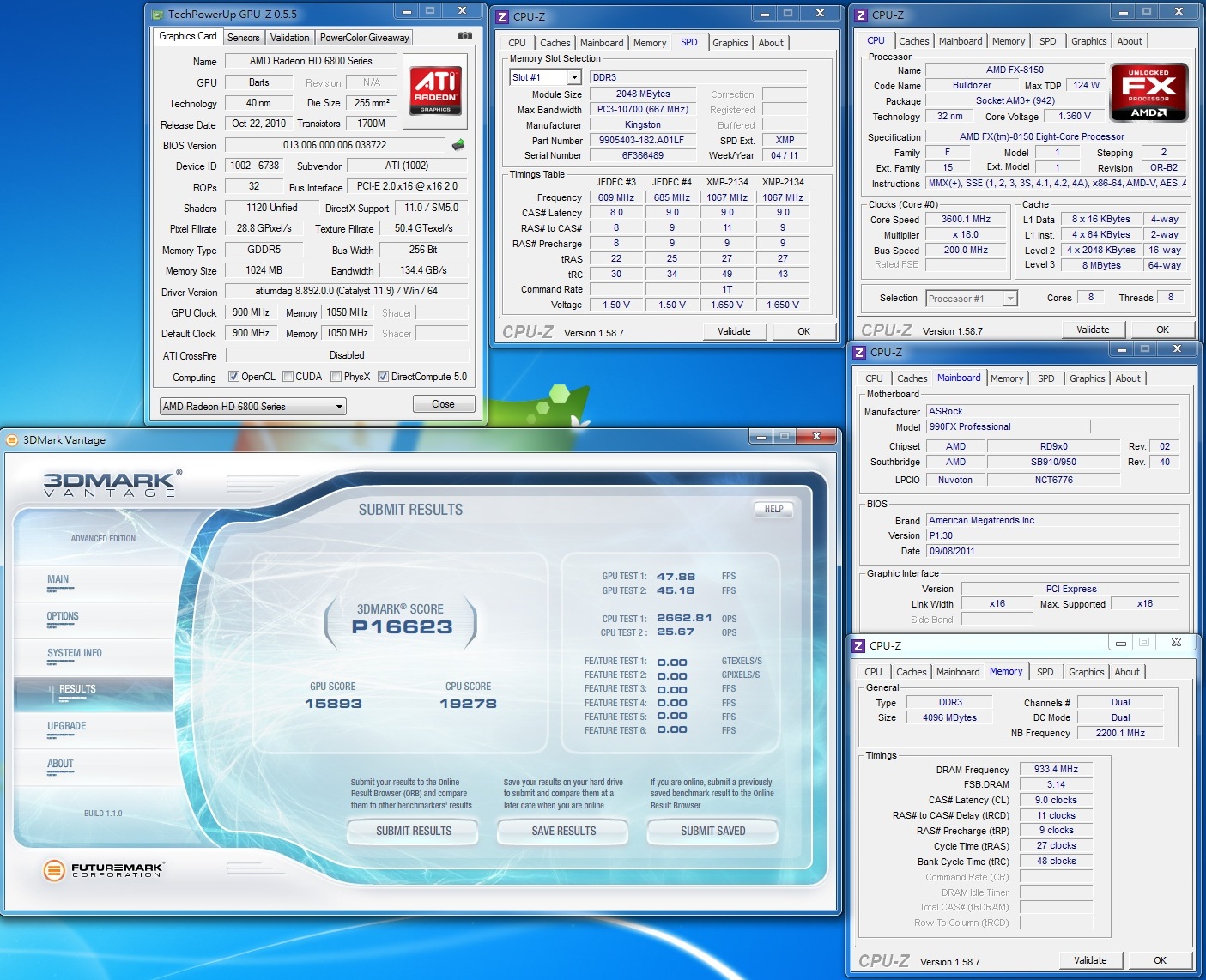

3DMARK VANTAGE
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-13.jpg

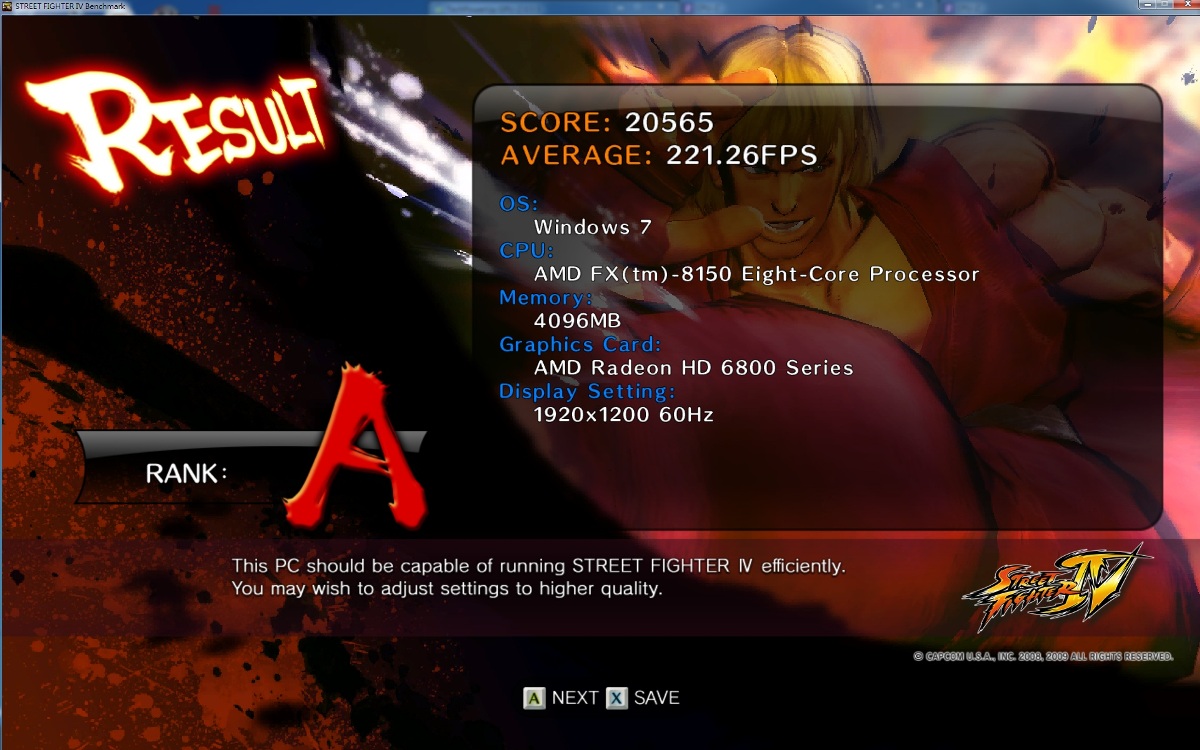

STREET FIGHTER4 Benchmark
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-14.jpg

MHF Benchmark
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-15.jpg

MHF Benchmark 絆
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-16.jpg

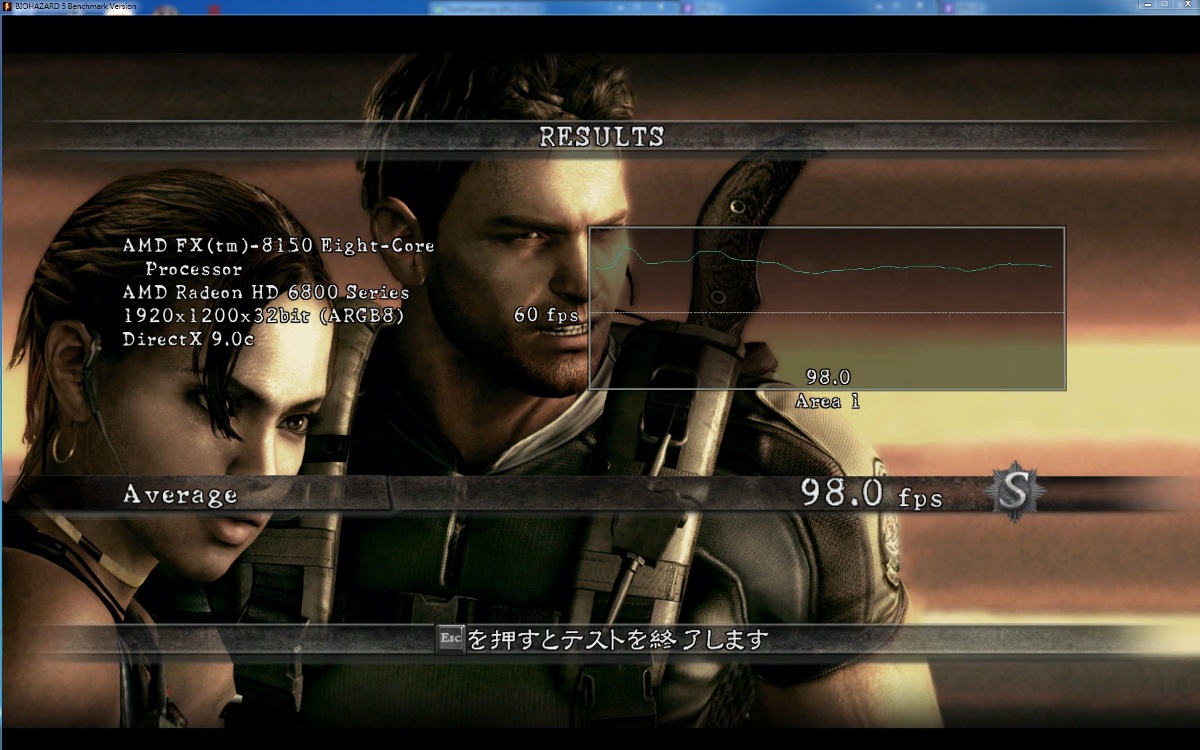

BIO5 Benchmark
DX9 1920*1200
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-17.jpg

DX10 1920*1200
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-18.jpg

DEVIL MAY CRY4 Benchmark
DX9
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-19.jpg

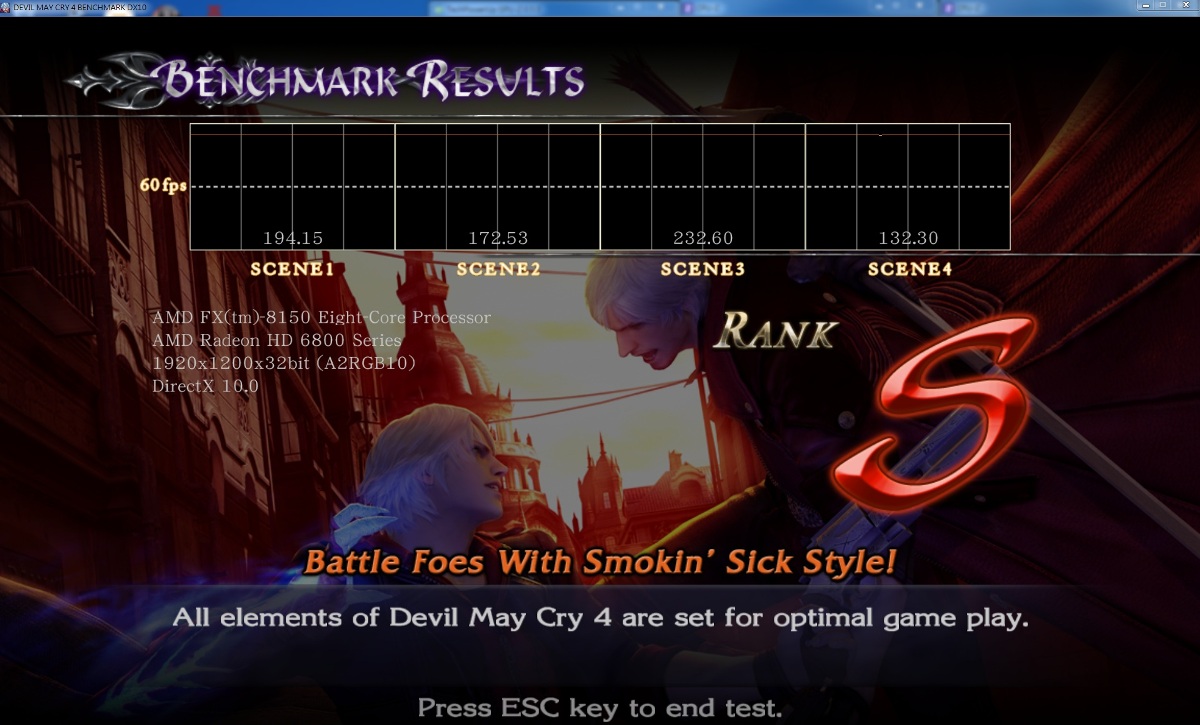

DX10
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-20.jpg

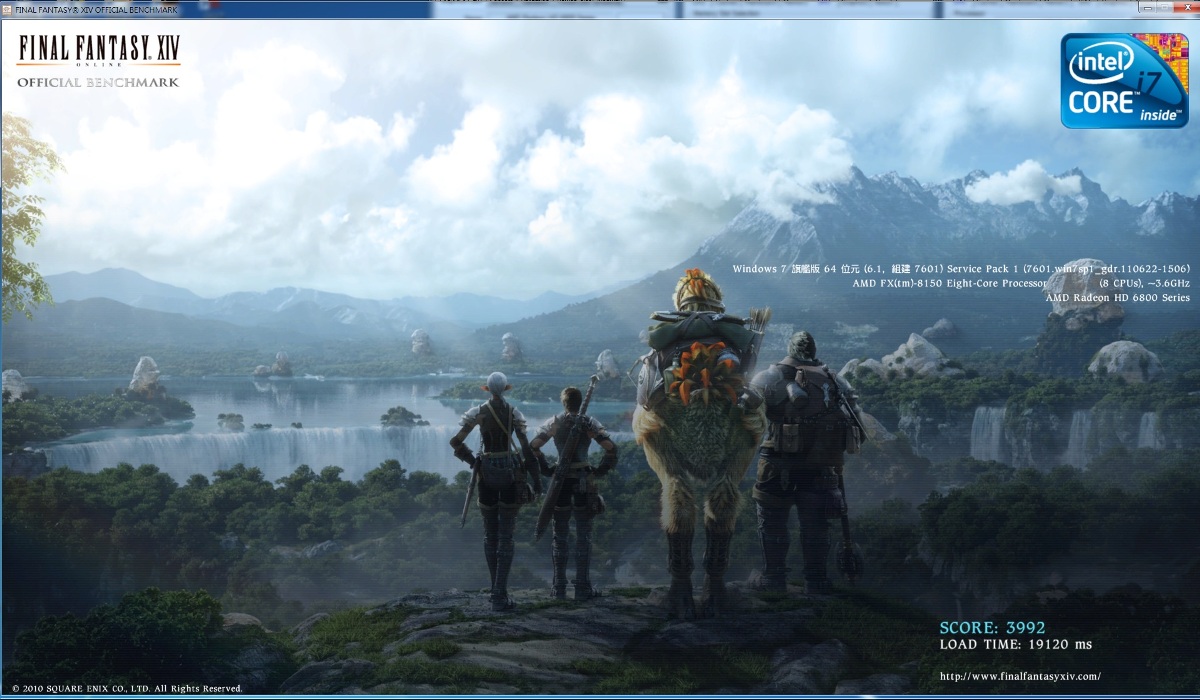

Final Fantasy XIV Benchmark High
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-21.jpg

Final Fantasy XIV Benchmark Low
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-22.jpg

HEAVEN BENCHMARK 2.1
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-23.jpg

異形戰場 Benchmark
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-24.jpg

STALKER Call of Pripyat DirectX 11 Benchmark
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-25.jpg

Lost Planet 2 Benchmark DX9 TESTA 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-26.jpg

Lost Planet 2 Benchmark DX9 TESTB 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-27.jpg

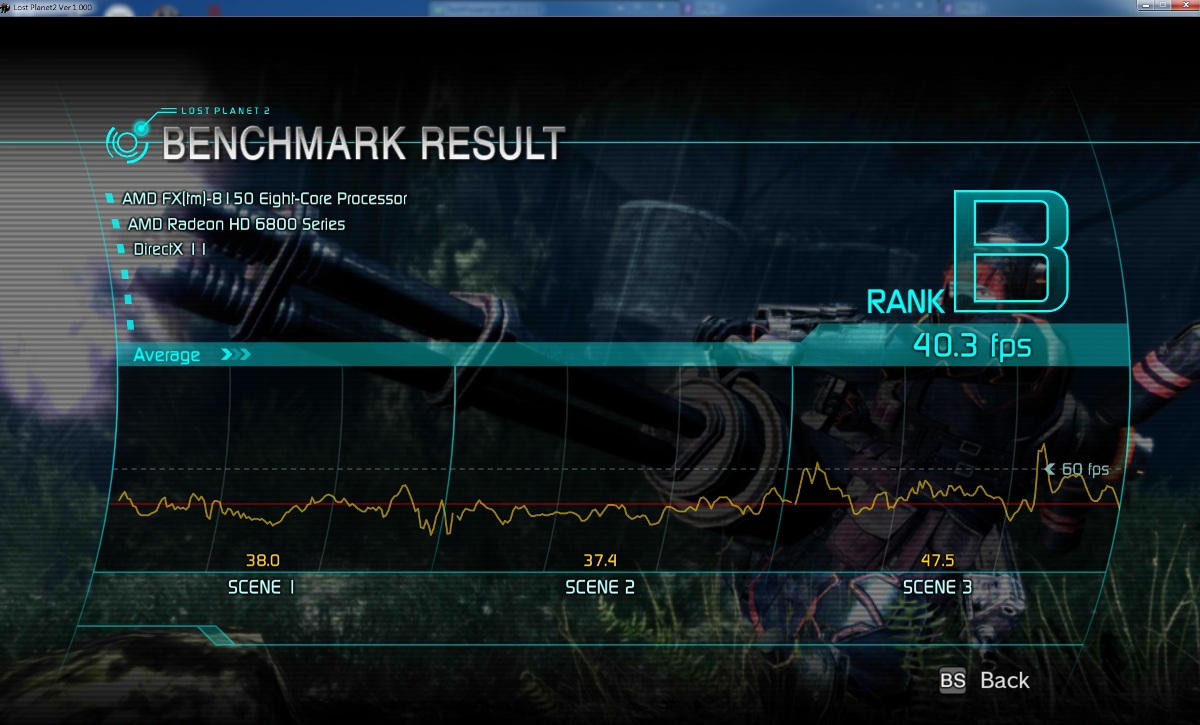

Lost Planet 2 Benchmark DX11 TESTA 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-28.jpg

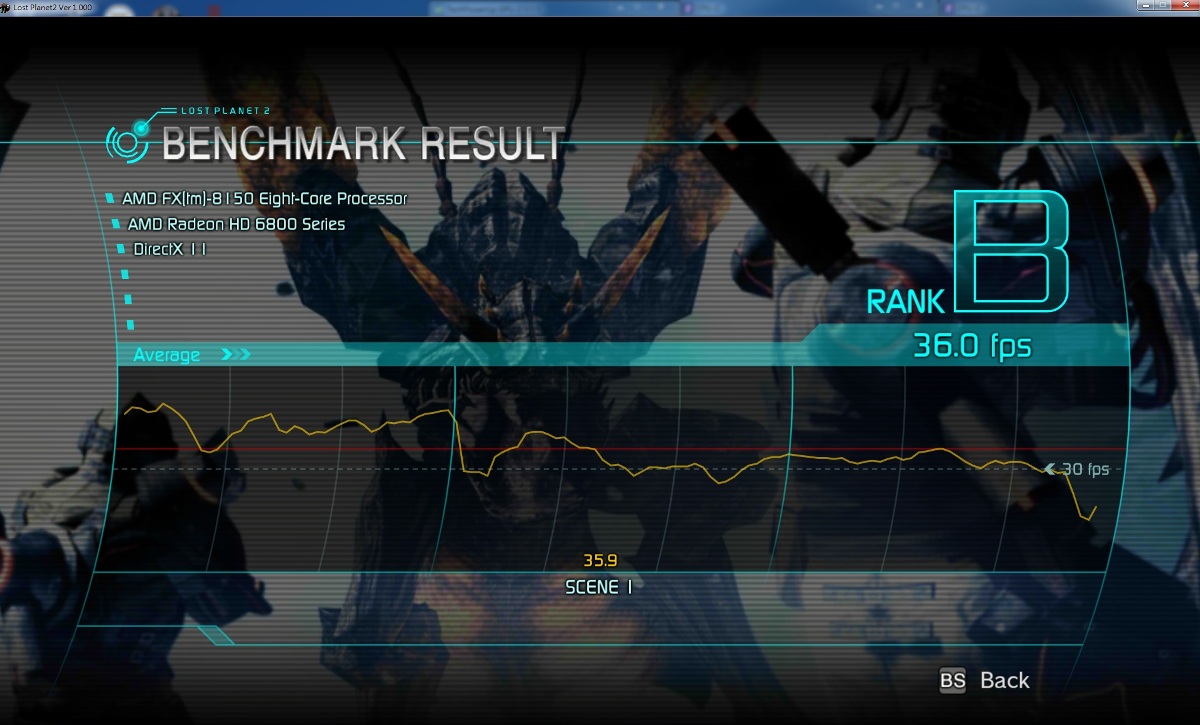

Lost Planet 2 Benchmark DX11 TESTB 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-29.jpg

CINBENCH R11.5 X64
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-30.jpg

CINBENCH R10 X64
By AUTO下CPU+DDR3 1866效能表現
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-31.jpg

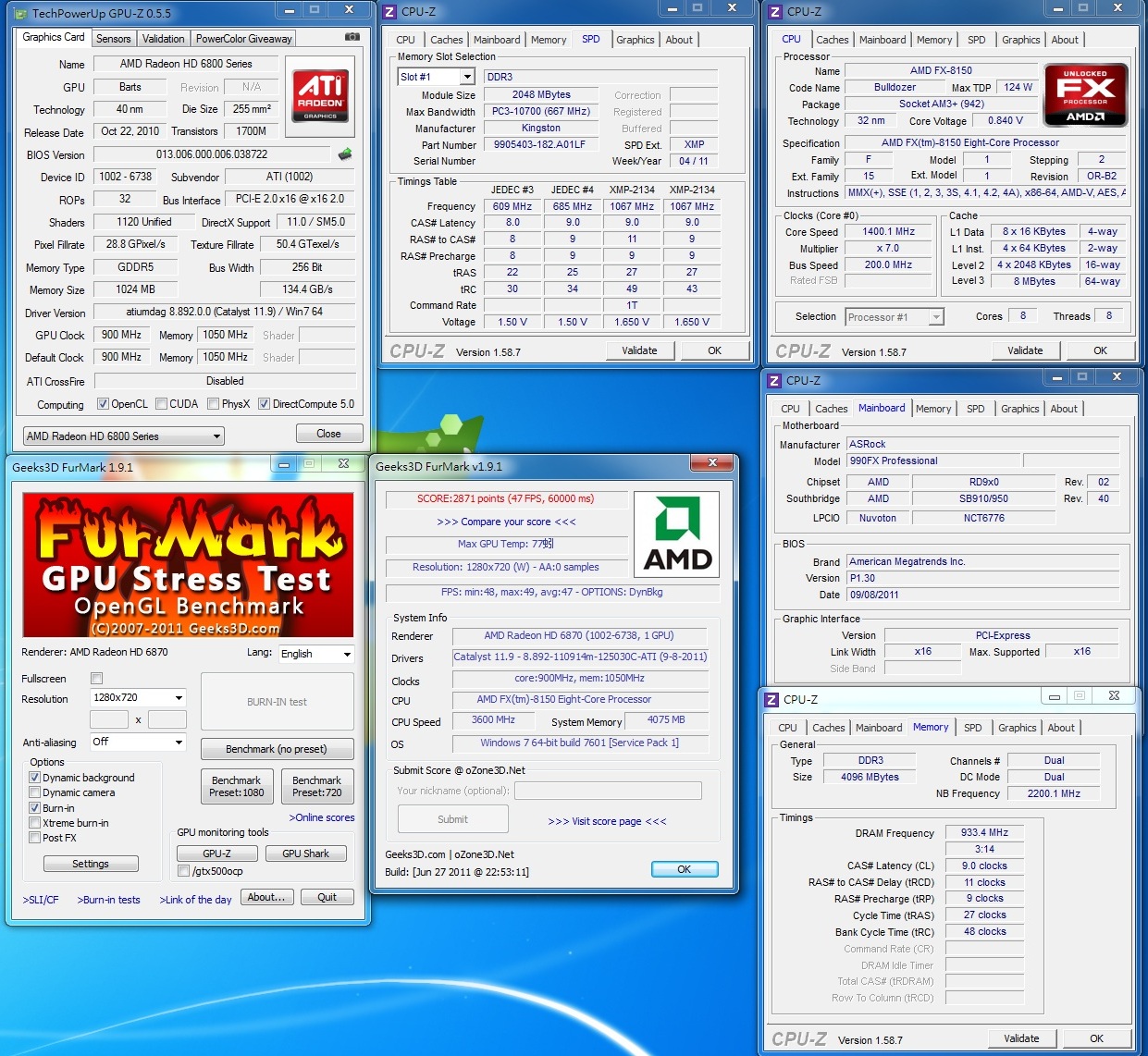

Furmark Benchmark
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-32.jpg

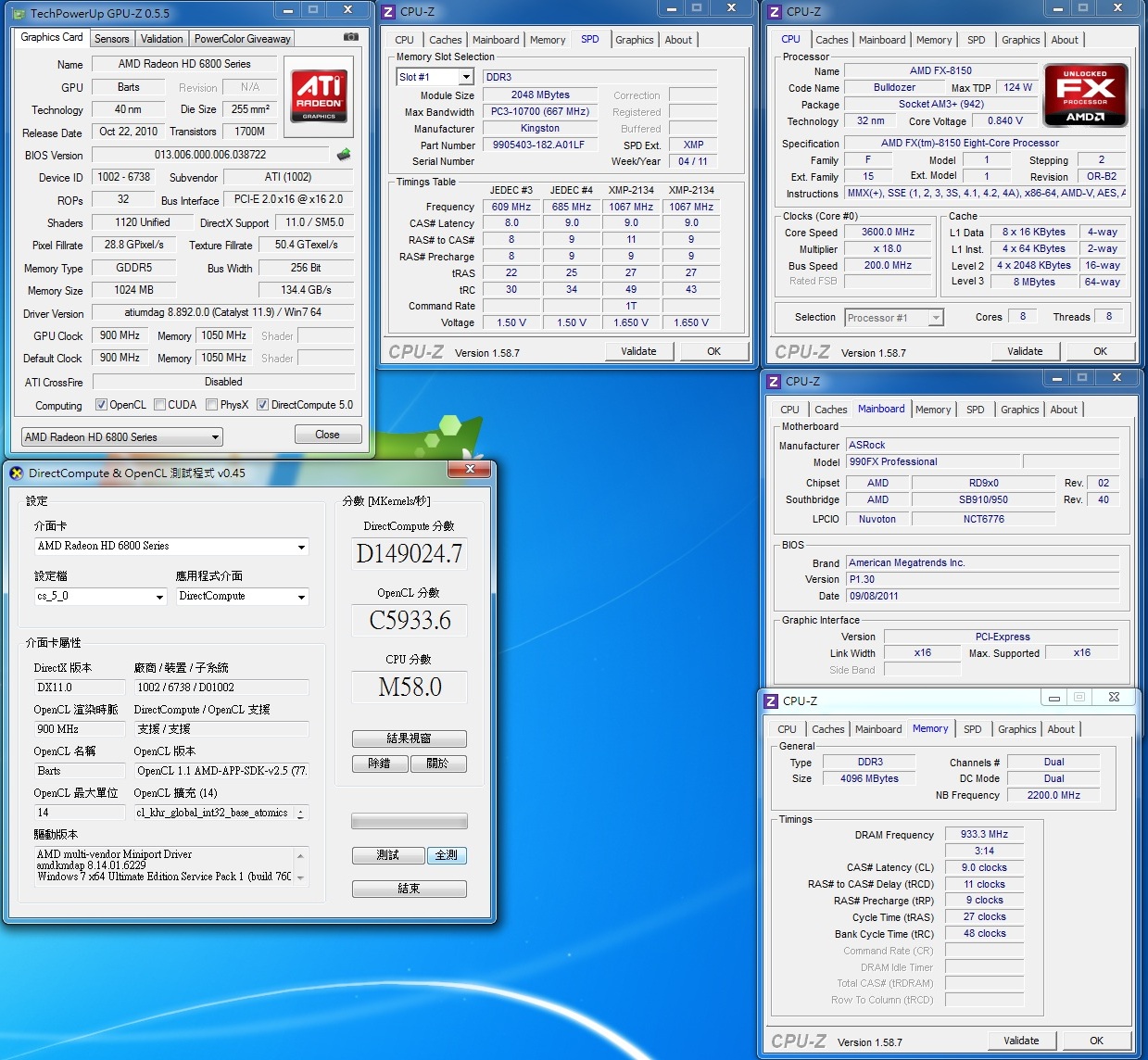

DirectComputeBenchmark
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-33.jpg

Co CoresMark2010
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-37.jpg
預設頻率取得第1857的排名。

功耗及超頻測試
以下就CPU功耗表現來驗證吧!!

功耗部分
整機待機
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/IMGP1245.JPG
監測值最低93.7W,考量POWER轉換效率80%以上,實際系統負載約93.7W*0.8=74.96W

LINX0.64燒機
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/IMGP1247.JPG
監測值最高249.3W,考量POWER轉換效率80%以上,實際系統負載應較249.3W*0.8=199.44W為低。

超頻部份
5G
CPU-Z的偵測、GPU-Z、CPU MARK、PI 1M效能測試
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-01OC.jpg

5.1G
CPU-Z的偵測、GPU-Z、CPU MARK、PI 1M效能測試
http://picx.xfastest.com/wingphoenix/MB/ASROCK/990FXF1/FX-8150-01OC2.jpg
不過真要燒機,以目前測試大約4.6G附近會比較穩定。

結語
ASRock Fatal1ty 990FX Professional以其高階設計及用料確實能將FX-8150效能有效展現
只是以FX-8150預設值來說與之前測試過的Phenom II X6 1100T
或是對手的等級相近2500或2600產品相較,僅能說單核心的部分礙於架構設計,
相同時脈下效能絕對是較弱,雖然在部分程式中可以算是互有勝負,但以實際效能來說,
相信許多觀望者會比較失望,期待推土機推倒砂橋的使用者應該會期望落空之感,
不過新核心架構的產生也是有其優勢,藉由製程的精進及步進的改良,
相信仍可以展現Phenom II推出時的榮光,
藉由AMD能夠發揮向來市場價位都訂在相對合理區間競爭優勢仍在。

但是平心而論CPU效能也不錯,以目前AMD在處理器的產品線來看,
單核、雙核、三核、四核、六核心及最新推出的8核心處理器應有盡有,
加上32nm/45nm處理器兼存提供給消費者相當多的選擇,
不過面對Intel陣營即將推出的Sandy-Bridge-E處理器壓力,
適時更新FX系列的8核CPU產品線,推出新款FX-8150先搶搶版面,
可吸引部分目光(再推遲下去總不是辦法)。

也改良Turbo Code技術,當然也因為部分核心時脈的提升,
可增加對某些輕負載應用程式執行之效能,不過要全面性的得到CPU效能的增益,
還是需要仰賴程式及應用軟體的支援,AMD加入Turbo Code技術在不增加功耗的情形下,
提升部分核心的時脈,增加CPU單核運算能力,也是很不錯的改進。

所以應用軟體支不支援多核心運算是會影響CPU的表現,
也藉適度提升處理器單核時脈增加運算效能,
在AM3+產品線中持續推升AMD運算平台的價值及帶來的更實際效能表現給使用者。

--
