Antec曾發表過的High Current Gamer, HCG系列是專為玩家打造，
具備高電流的電源供應器。
如今再度發表High Current Pro, HCP系列電源供應器，
除了保有高電流輸出的特色之外，另外主打80 PLUS金牌認證的高電源轉換效率。
前些日子已經見到不少網友分享過這系列的電源供應器，
小弟終於忍不住入手了最高瓦數的HCP-1200，來看一下它的表現吧~

包裝外盒

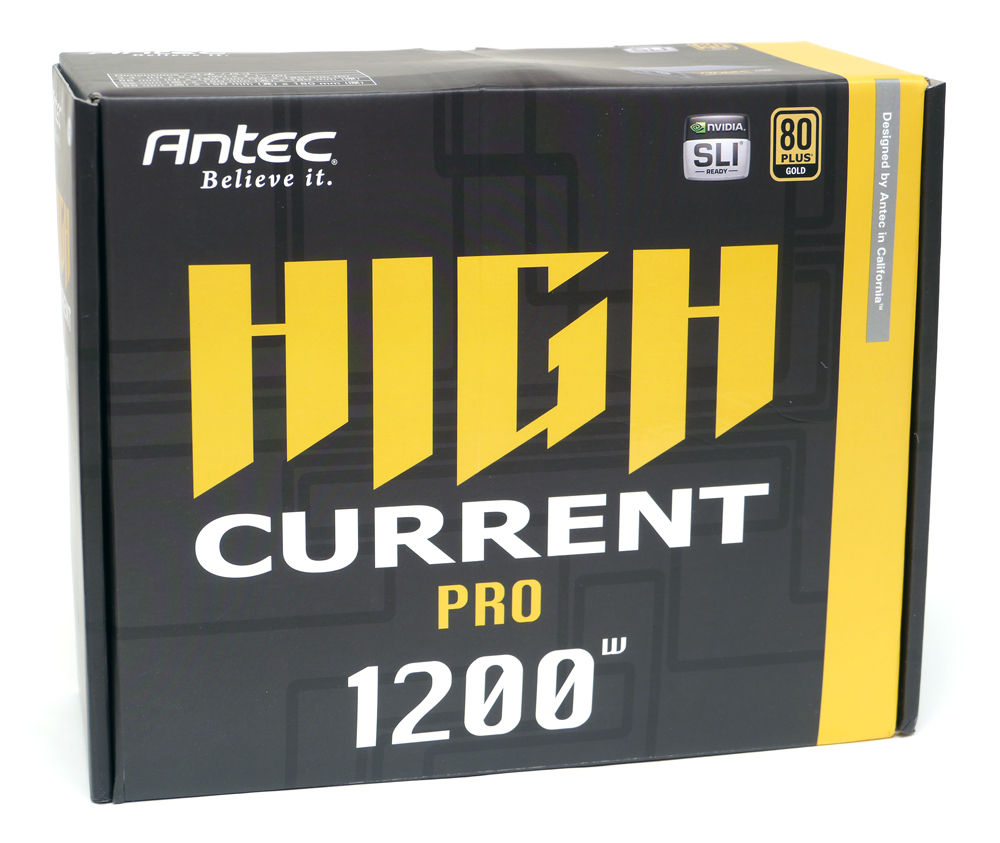

正面印著大大的High Current字樣代表著這顆電源供應器擁有大電流的輸出能力
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/01.jpg

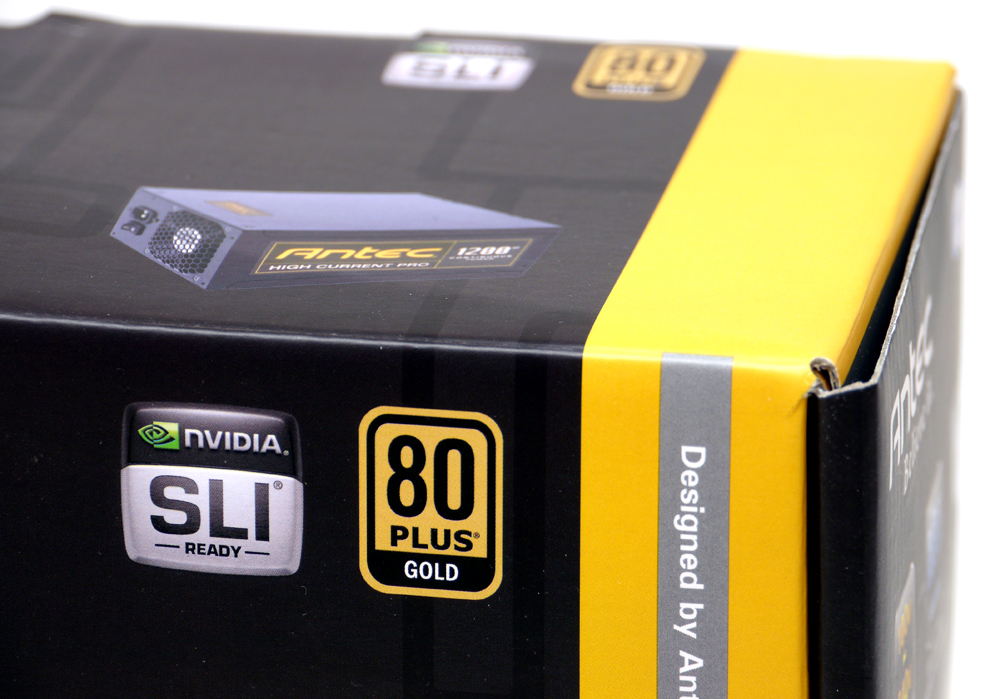

右上角有著80 PLUS金牌與nVIDIA SLI認證的Logo
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/07.jpg

頂部標示機身照片與尺寸說明
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/02.jpg

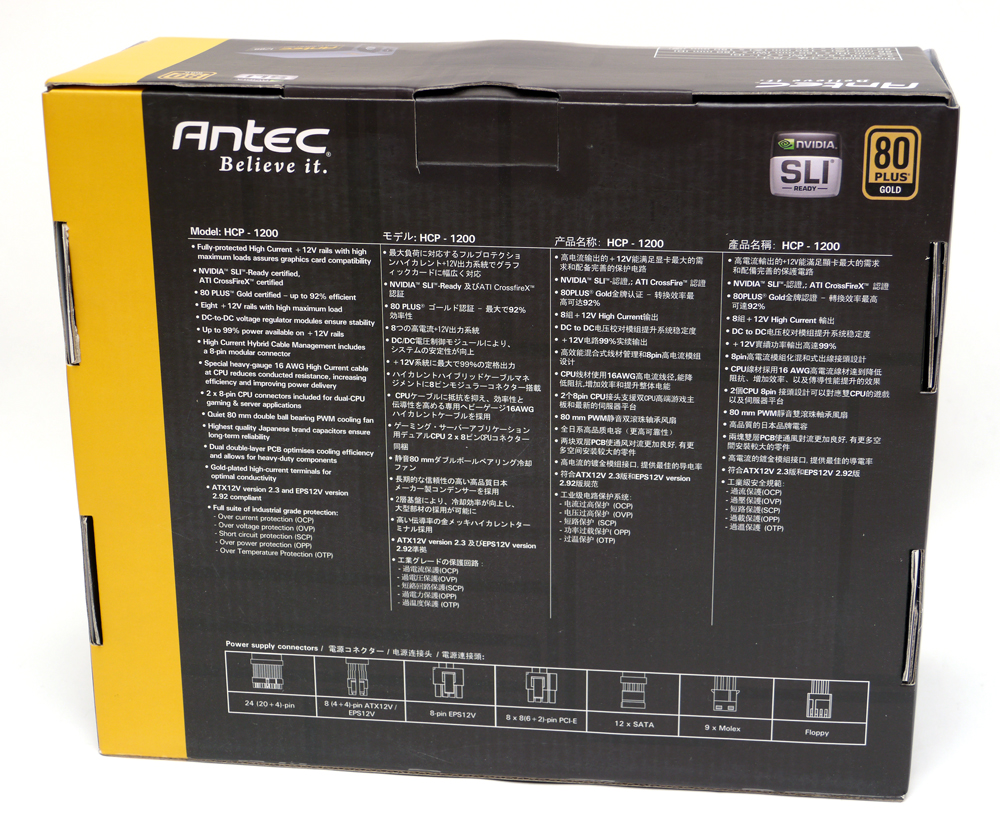

背面為接頭與支援規格說明
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/03.jpg

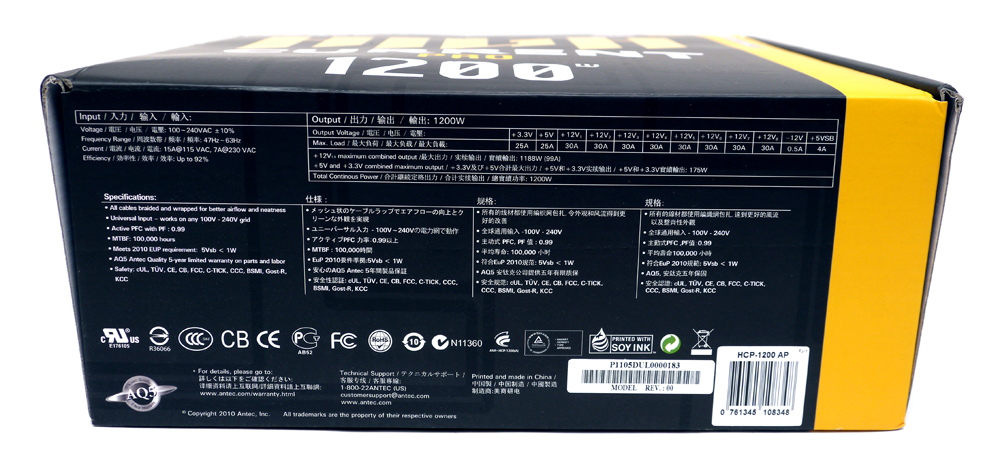

底部標示出力資料與安規
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/04.jpg

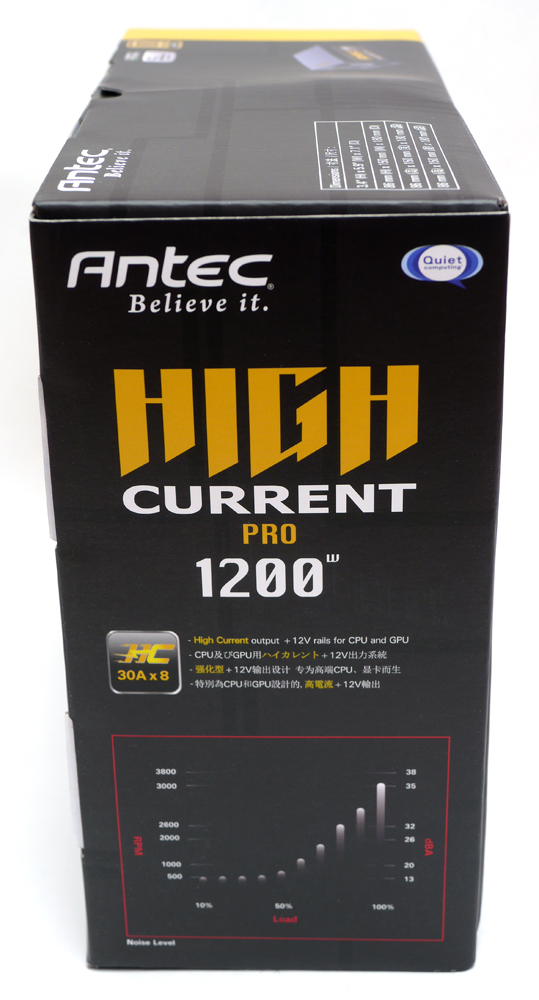

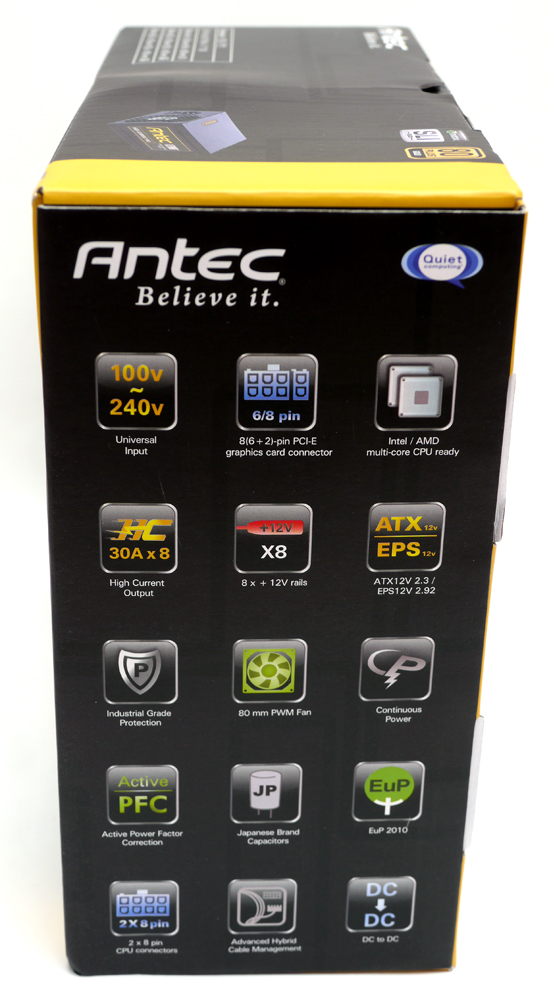

兩側為產品特色標示
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/05.jpg
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/06.jpg

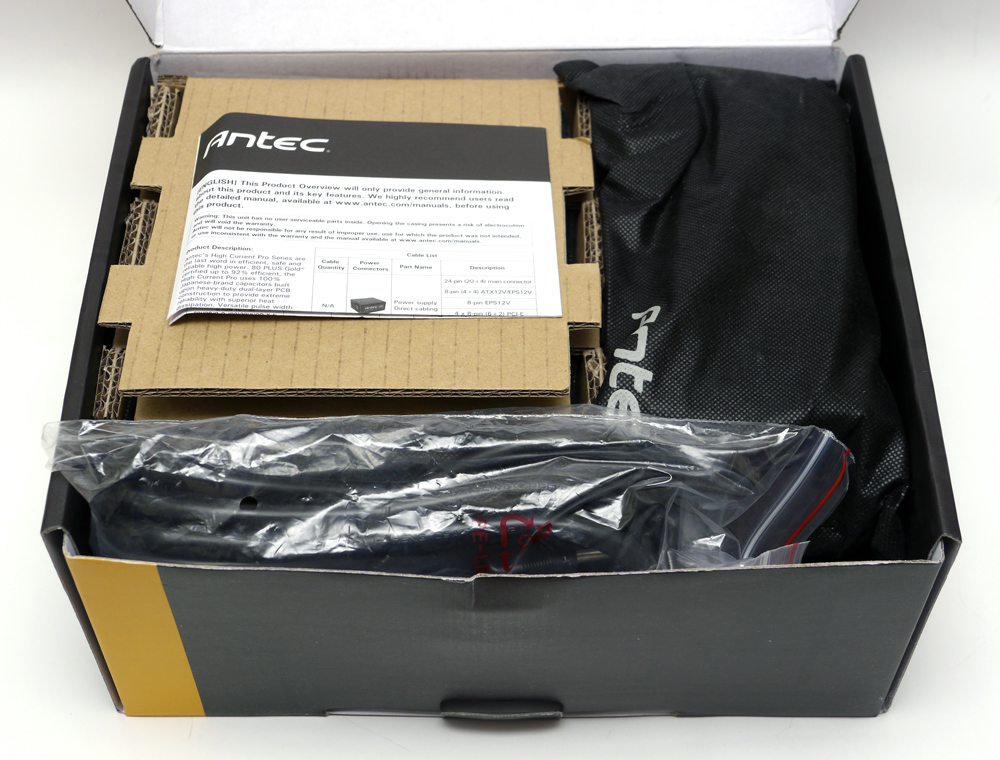

開箱囉~
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/08.jpg

配件

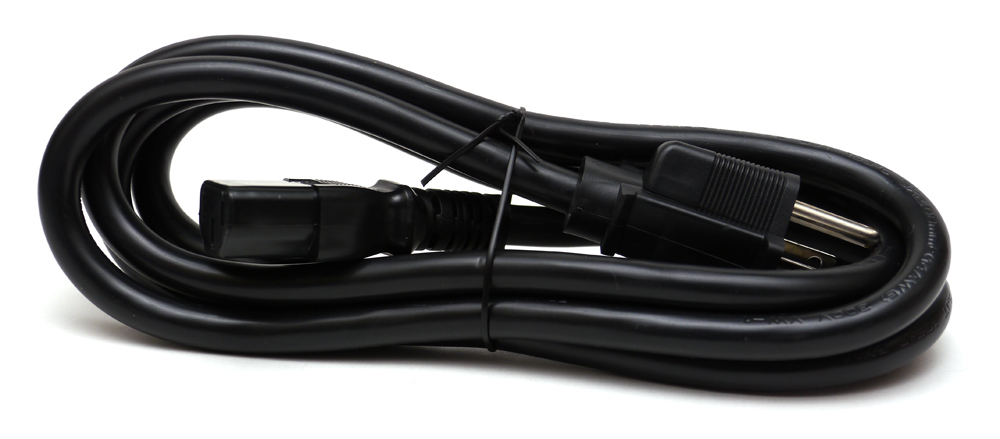

電源線
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/09.jpg
內附的電源線為台灣/日本/美國專用接頭規格

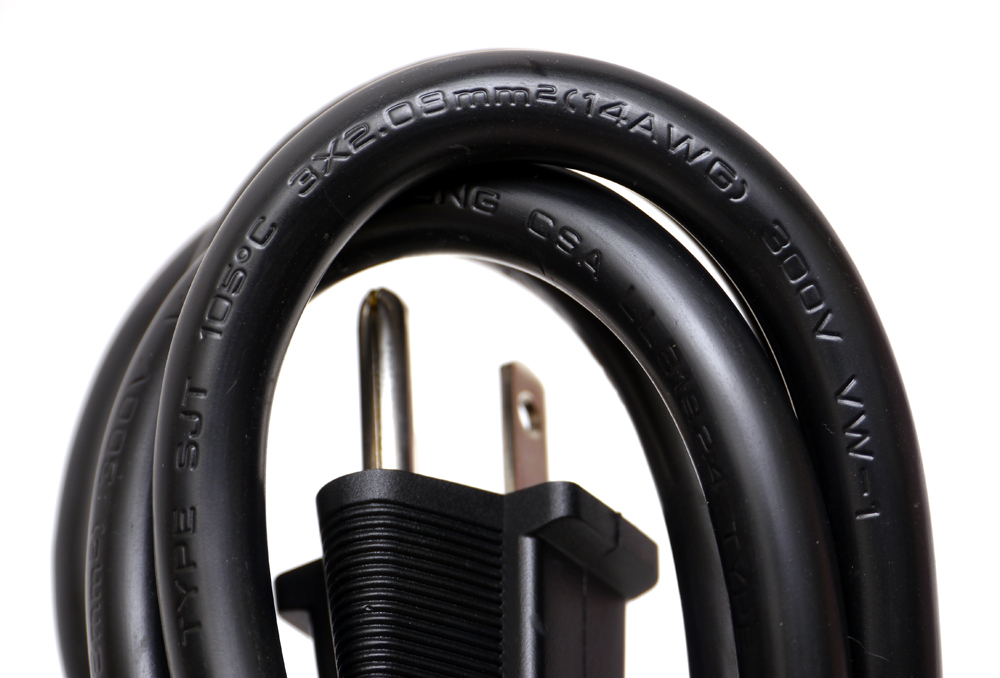

14AWG的超粗線材
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/10.jpg
最高可承受15A, 125V, 1875W的電流通過
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/11.jpg

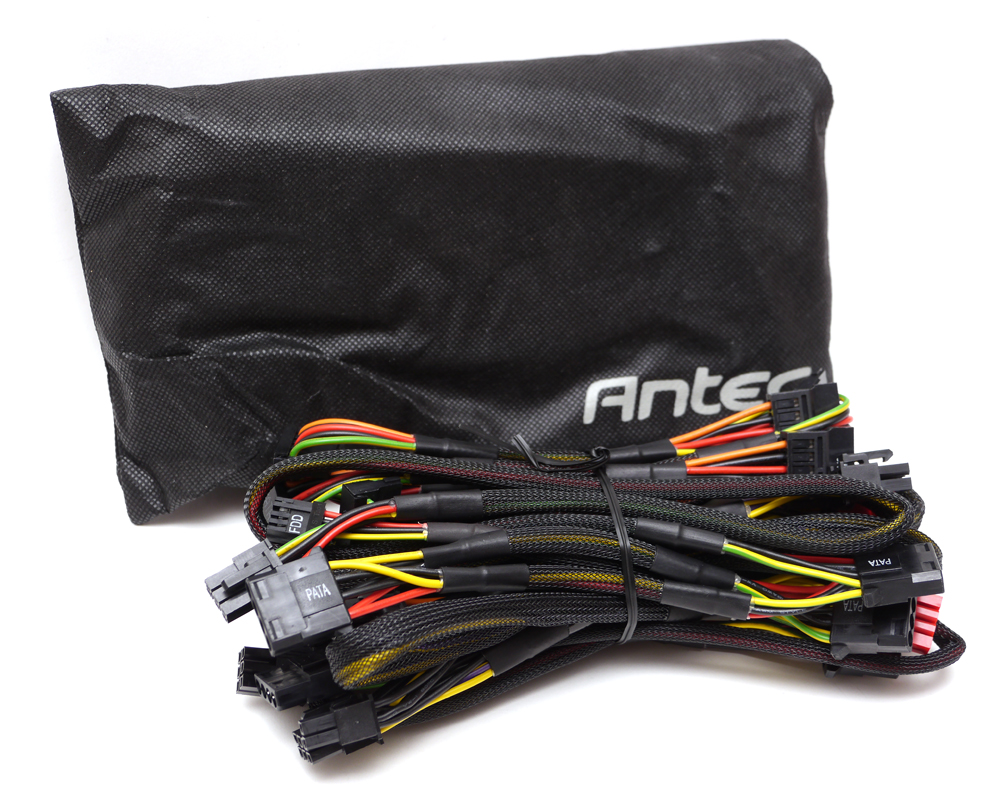

用不織布袋盛裝的模組化擴充線材
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/12.jpg

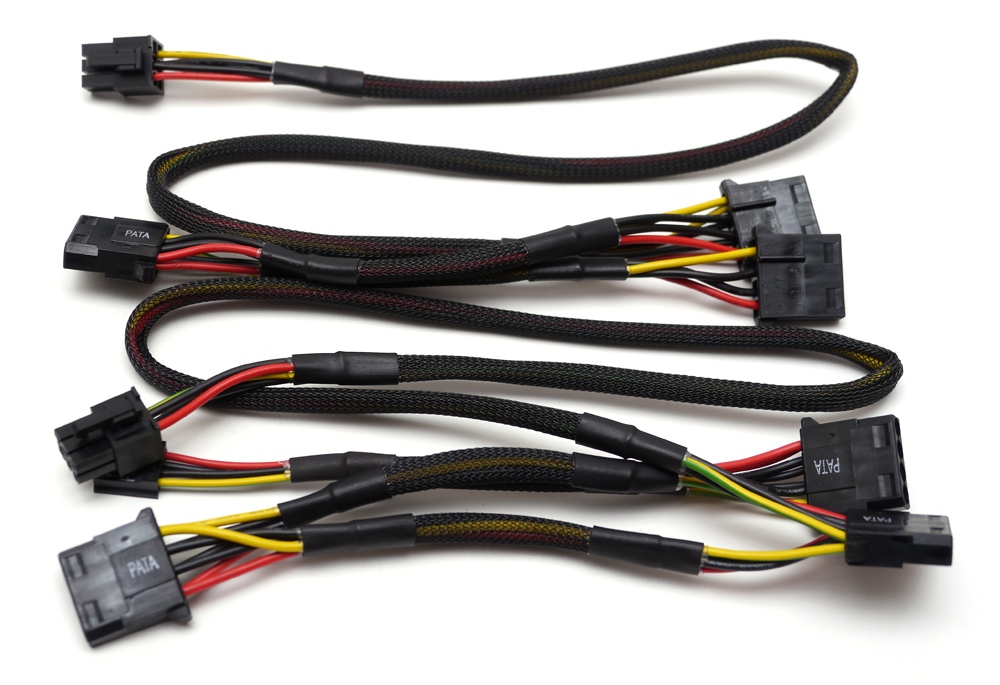

2條共6個大4 pin接頭的電源線
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/13.jpg

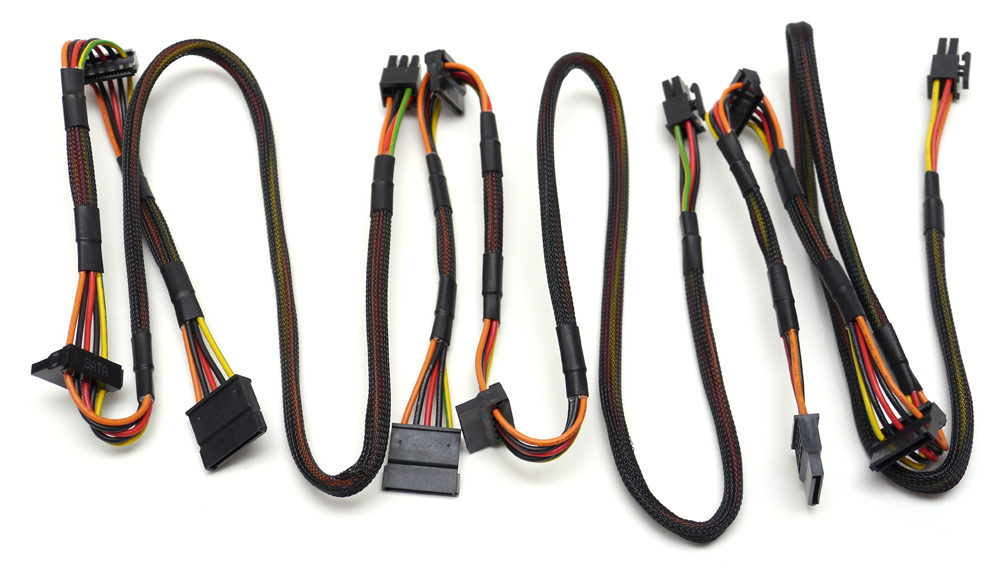

3條共9個SATA接頭的電源線
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/14.jpg

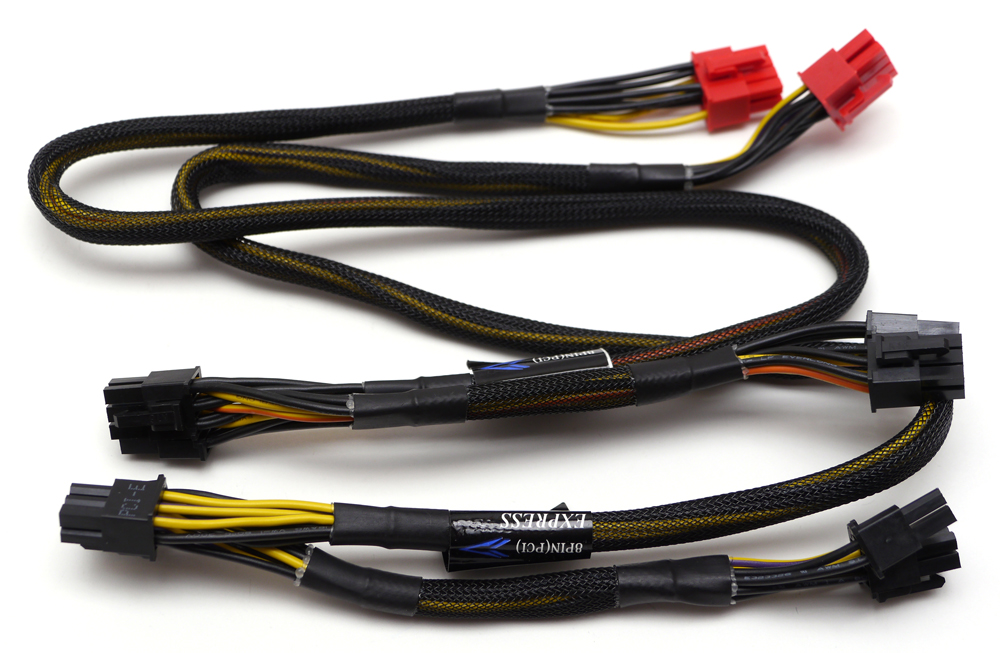

2條共4個PCI-E 6+2 pin接頭的電源線
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/15.jpg

PSU本體

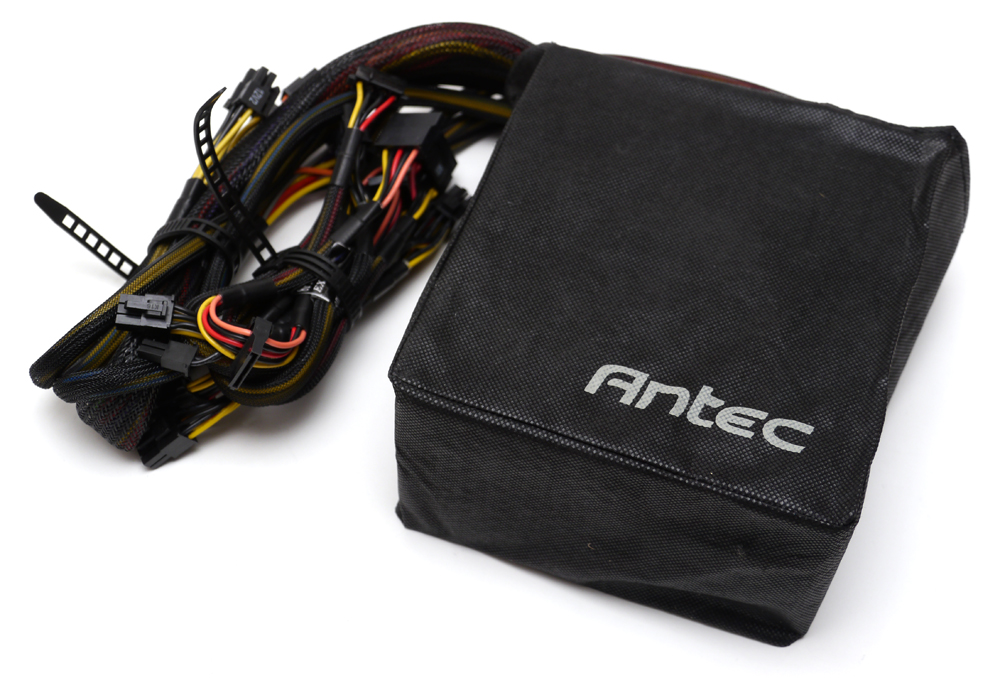

機身外殼用不織布袋包覆著
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/16.jpg

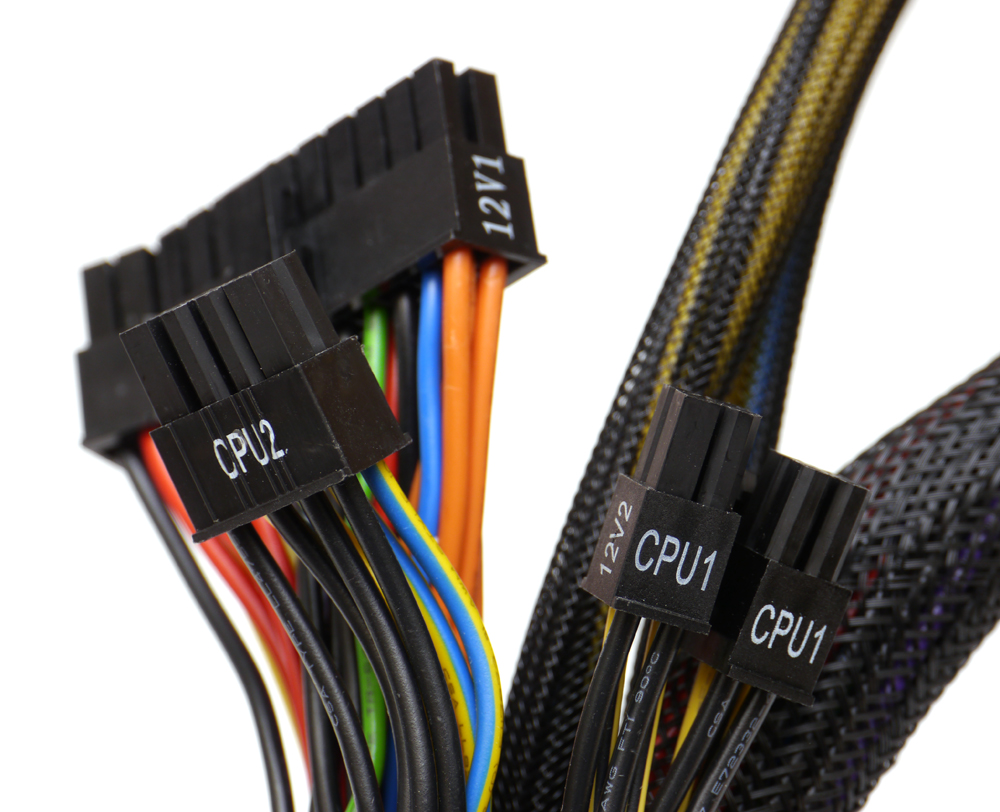

2條CPU用EPS 8 pin(其中1組為4+4 pin)接頭與1組20+4 pin接頭的電源線
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/17.jpg

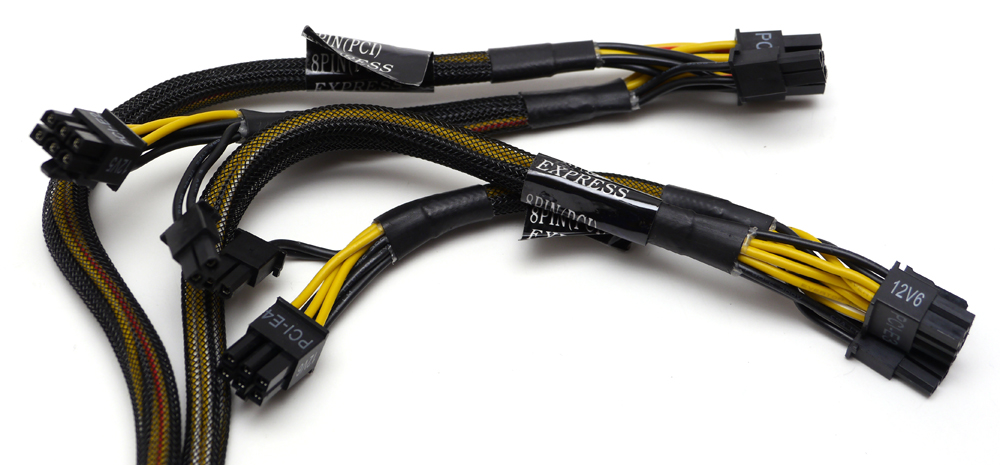

2條共4個PCI-E 6+2 pin接頭的電源線
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/18.jpg

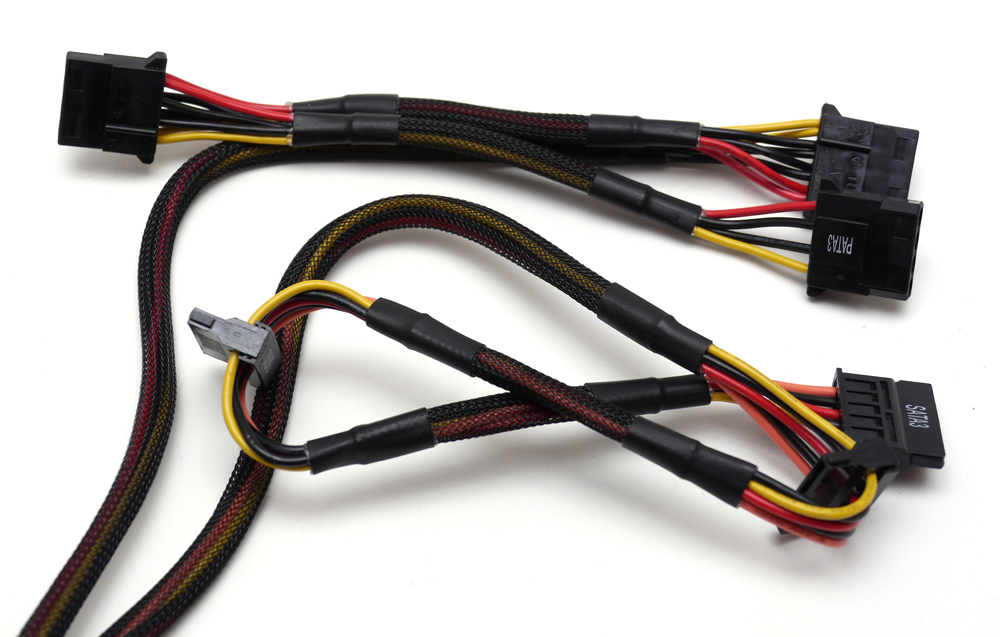

2條共6個SATA接頭的電源線
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/19.jpg

PSU機身
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/20.jpg
外殼使用深藍色的霧面烤漆塗裝

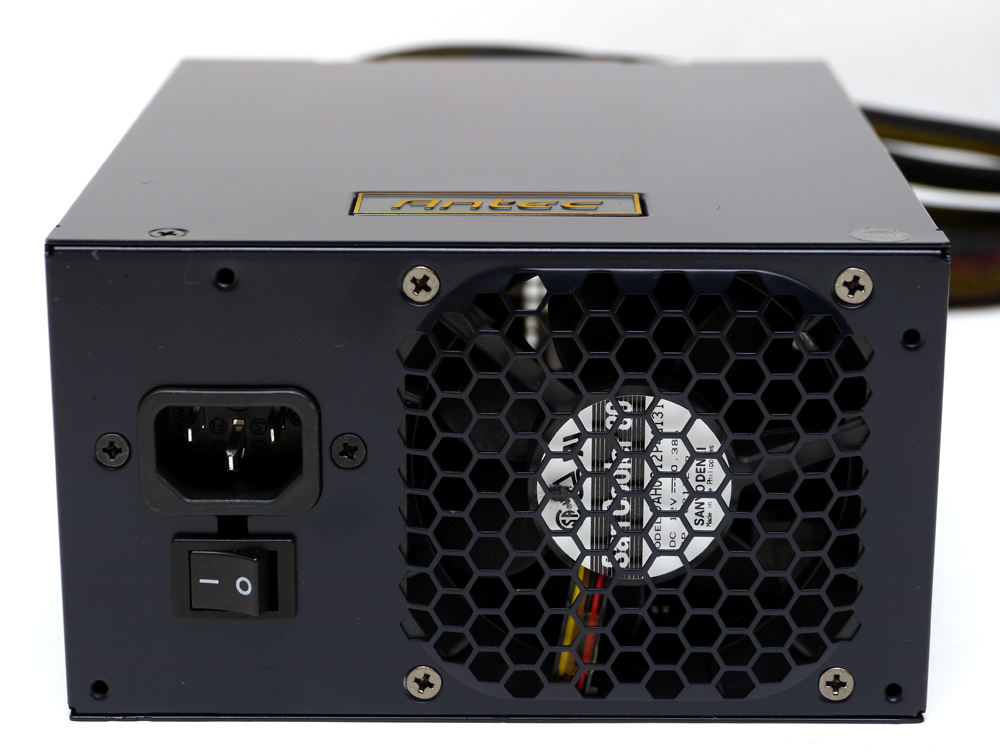

AC電源輸入端
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/21.jpg
使用1顆SANYO DENKI的San Ace 80mm風扇進行散熱

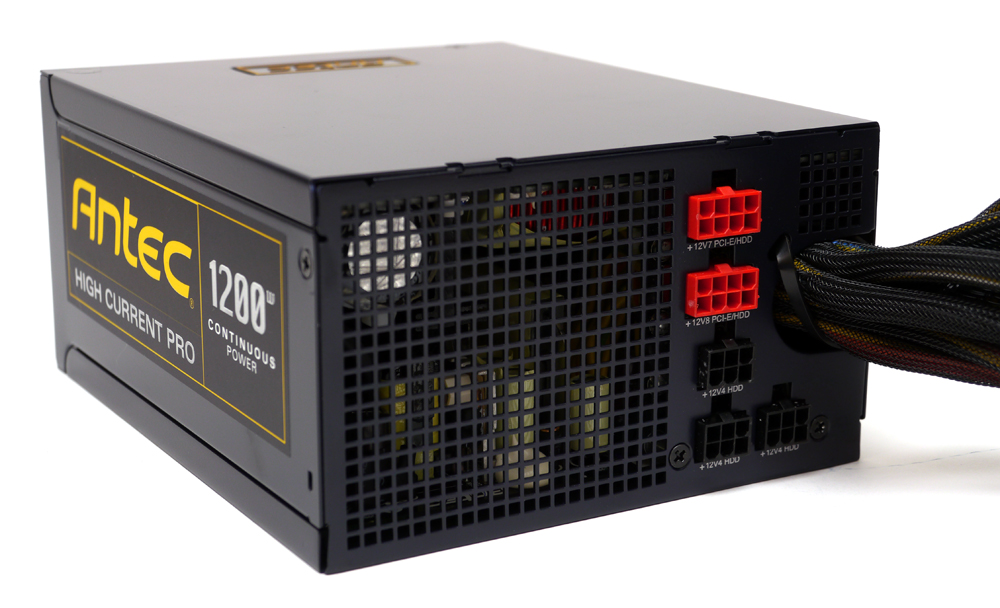

內部DC電源輸出端
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/26.jpg
這一側有模組化線材插座，紅色的為PCI-E專用電源孔，
黑色的為硬碟(SATA/大4pin)專用電源孔，同時對應模組化線材上的接頭顏色

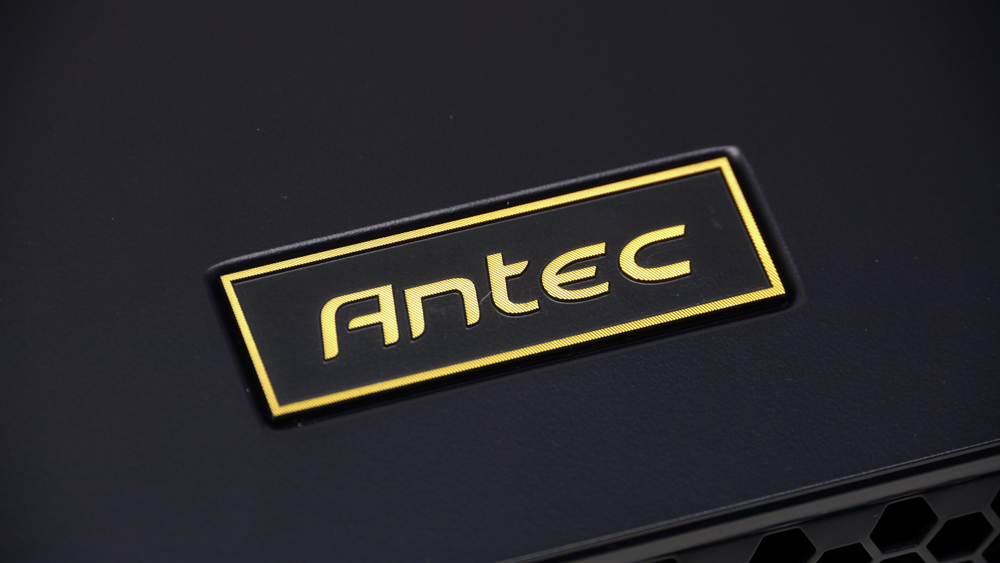

頂部鑲嵌一個金色的Antec Logo銘排
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/22.jpg

保固標籤XD
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/23.jpg

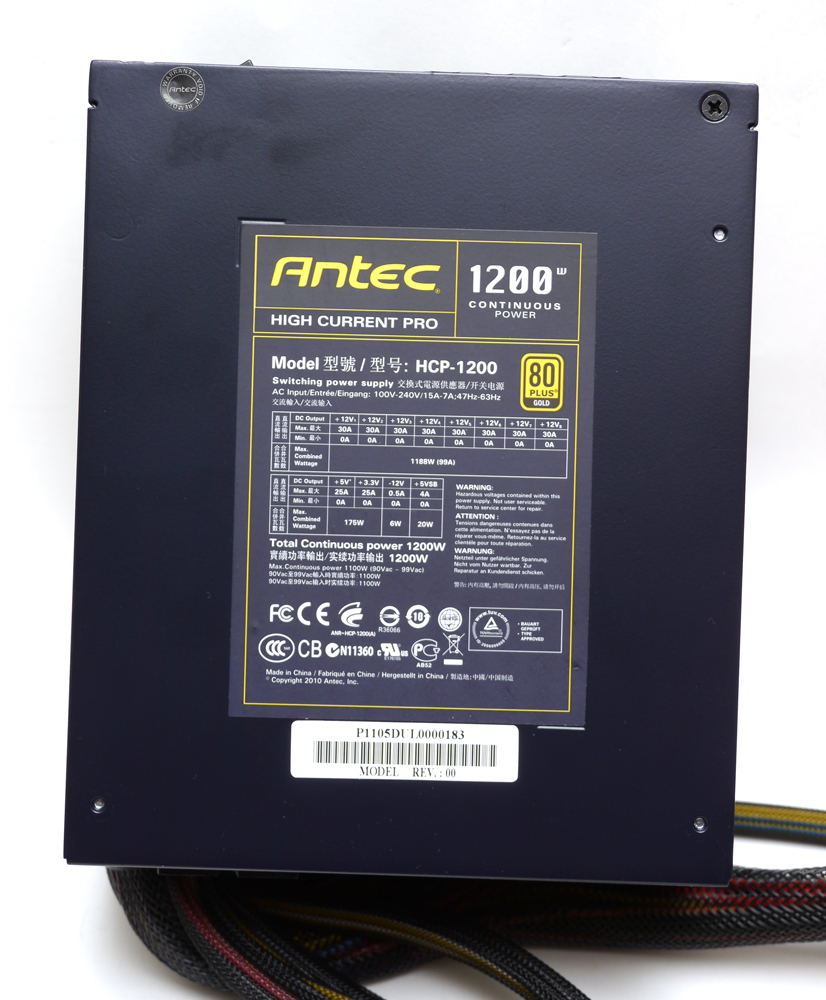

底部有型號與序號標籤
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/24.jpg
也有一枚保固標籤XD

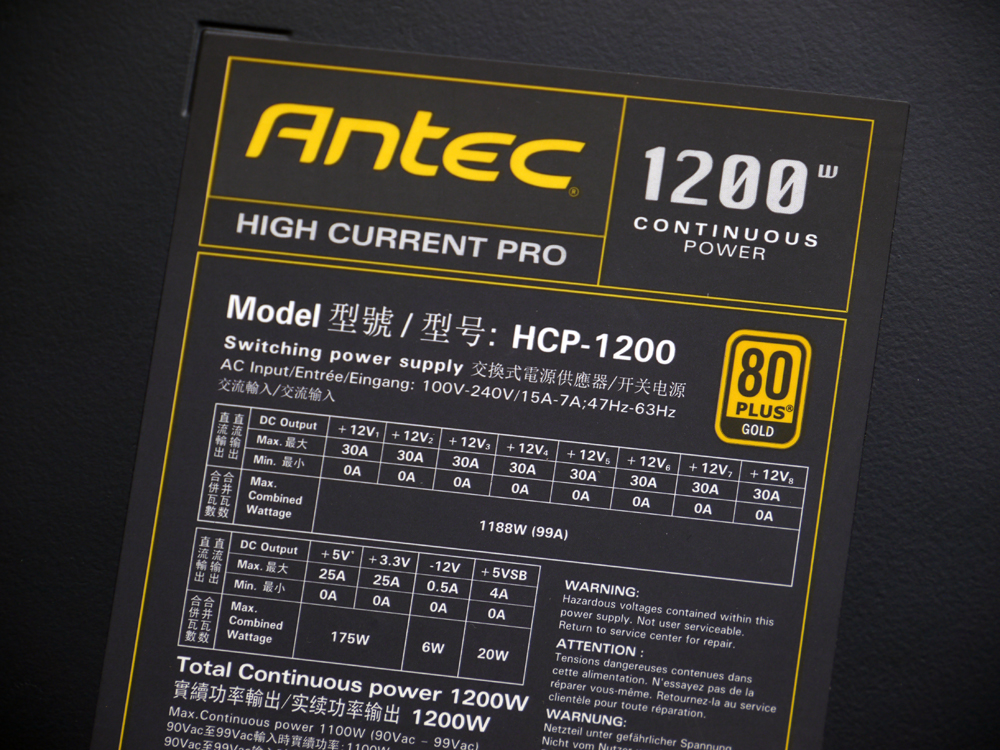

電源出力標示
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/25.jpg

內部用料
因為懶得拆可參考台客兄的說明XD
http://www.xfastest.com/viewthread.php?tid=63355&fromuid=38227

高出力測試

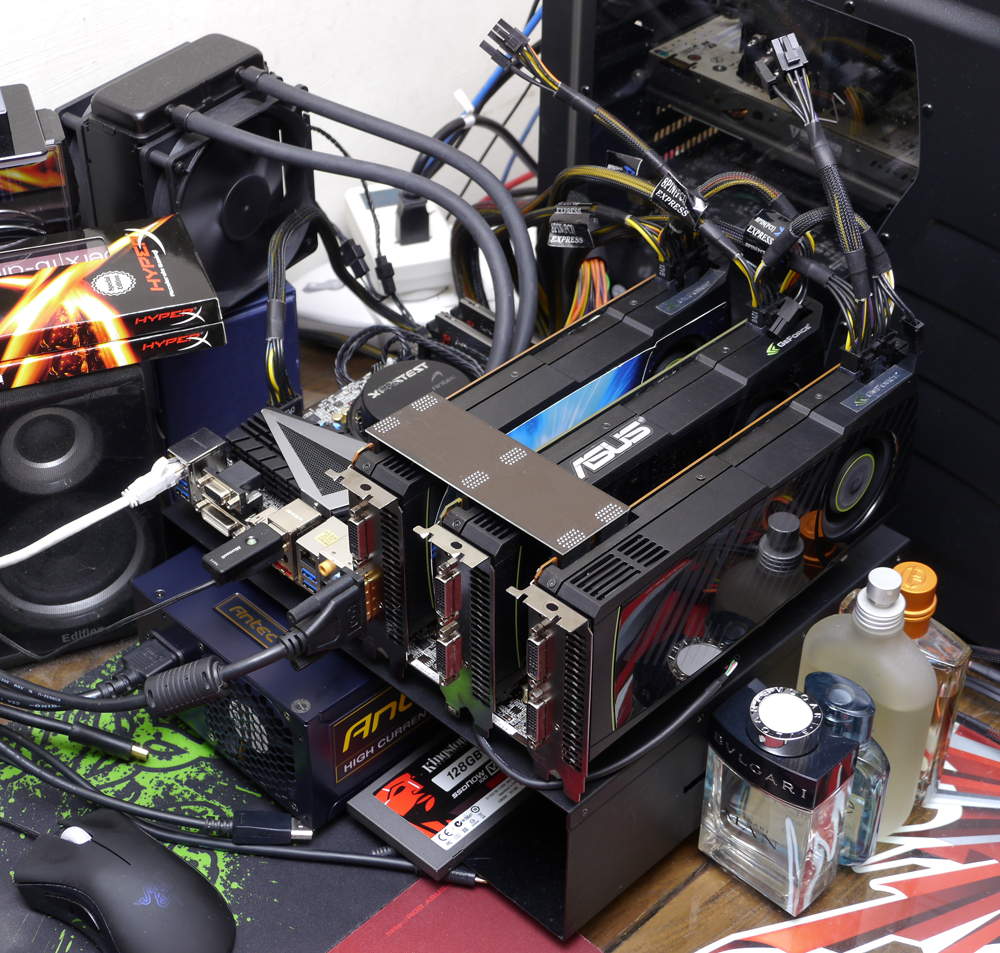

測試平台與環境
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/27.jpg
CPU: Intel Core i7-2600K @ 5.0 GHz
Cooler: Antec KÜHLER H2O 920
Thermal Compound: Antec Formula 7
MB: ASRock Z68 Extreme7 Gen3
RAM: Kingston HyperX Genesis DDR3 @ 2133MHz 9-11-9-27
Graphic: nVIDIA GTX 580 @ 900 MHz, 3-Way SLI
Storage: Kingston SSD Now V+100 128GB
PSU: Antec High Current Pro HCP-1200W
Chassis: CoolerMaster Test Bench
Monitor: Dell U2410

Intel第二代Core處理器與nVIDIA GTX 580在功耗控制方面都做得相當不錯，
在預設時脈下的電力需求根本無法將Antec HCP-1200灌滿，
因此較高的電力負載狀態就一定要靠超頻來達成了

超頻後的待機功耗204.0W
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/28.jpg

使用OCCT 4.0.0.b16進行燒機

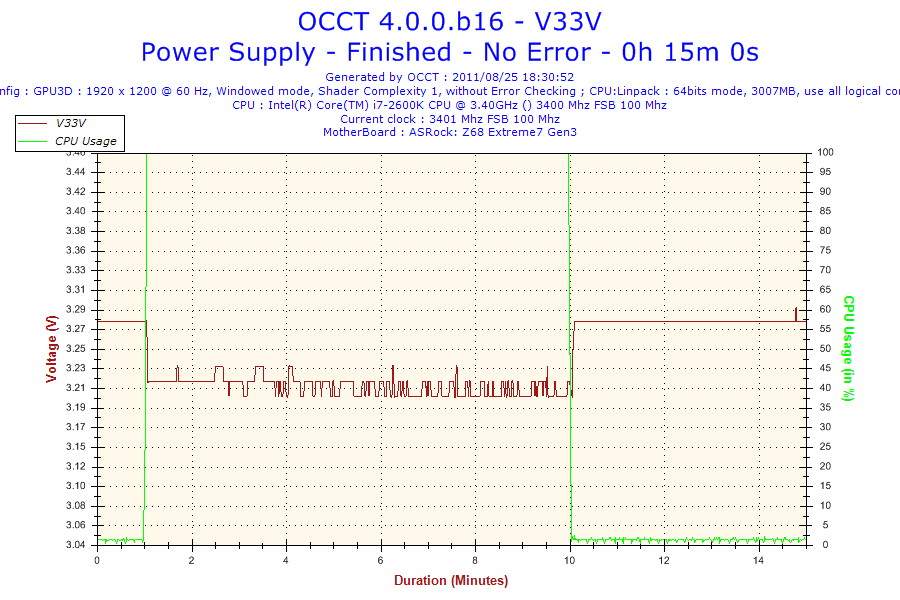

3.3V
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/3.3V.png

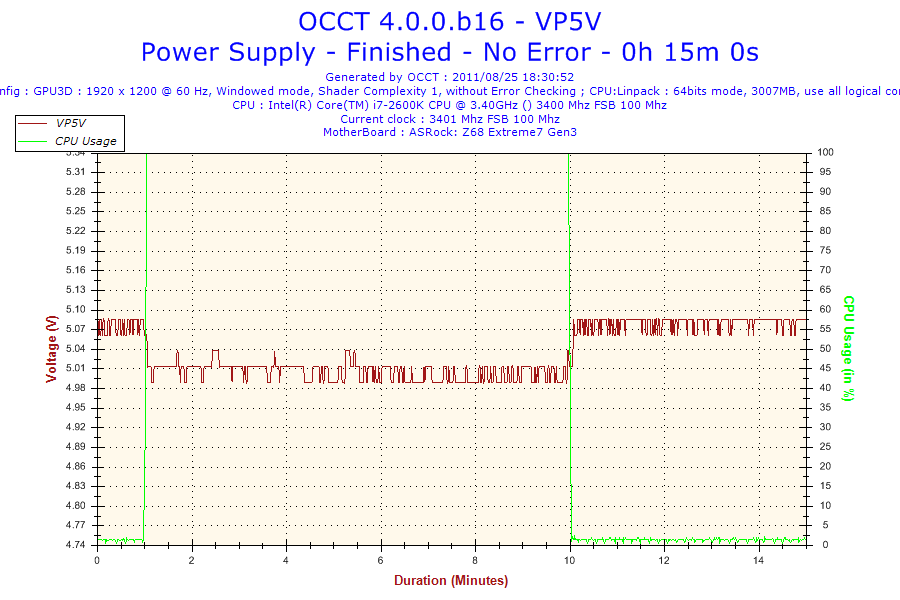

5V
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/5V.png

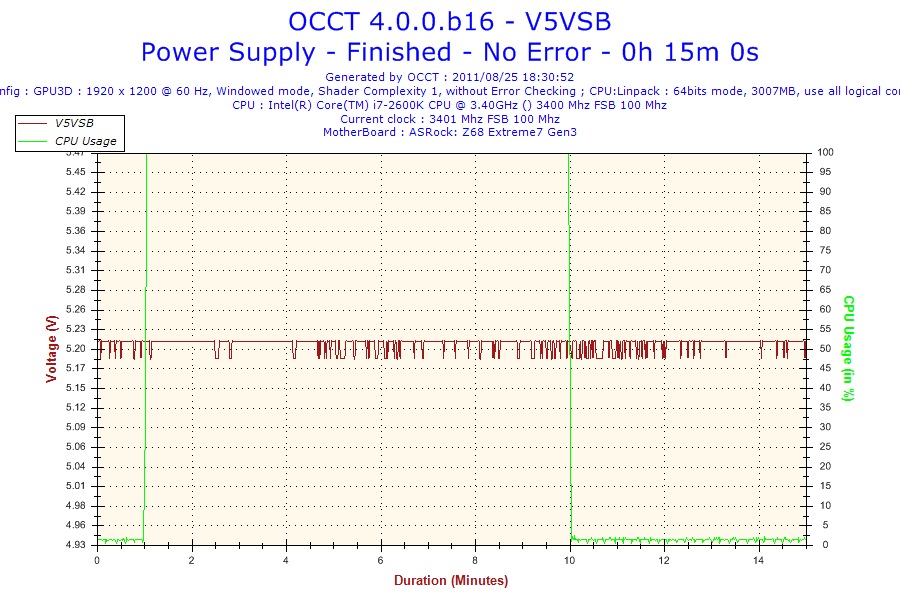

5V待命
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/5VSB.png

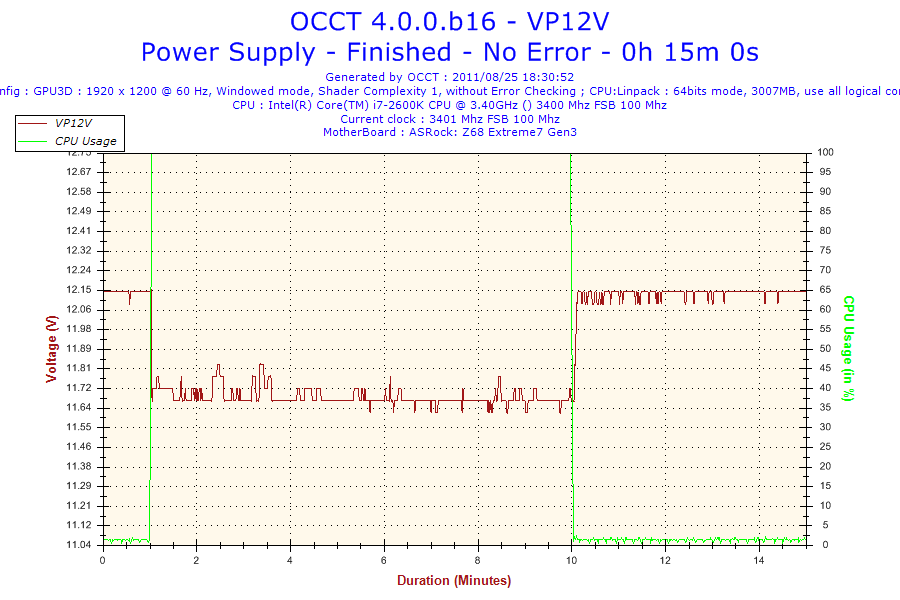

12V
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/12V.png

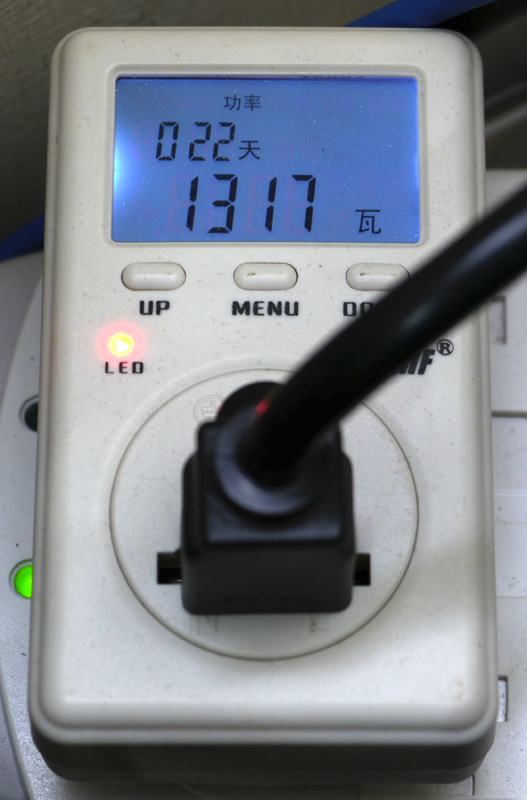

燒機時最高功耗為1317W
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/29.jpg

由於OCCT讀取到的電壓資料是由主機板上的監控晶片所提供，
所以同一顆電源供應器在不同主機板測得的值都不太一樣，
以上的圖表就提供大家簡單參考囉~

轉換效率差異比較

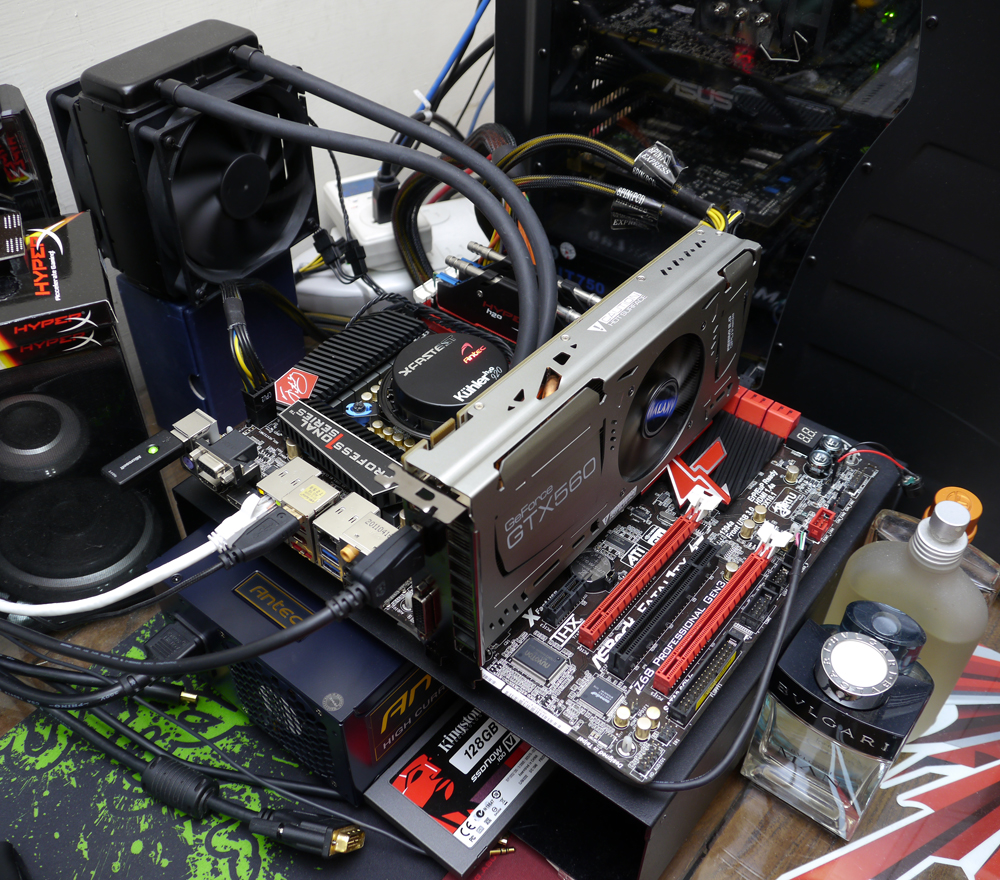

測試平台與環境
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/30.jpg
CPU: Intel Core i7-2600K @ 5.3 GHz
Cooler: Antec KÜHLER H2O 920
Thermal Compound: Antec Formula 7
MB: ASRock Fatal1ty Z68 Professional Gen3
RAM: Kingston HyperX H2O DDR3 @ 2133MHz 9-10-9-27
Graphic: Galaxy GTX 560 Ti White Edition @ 1000 MHz
Storage: Kingston SSD Now V+100 128GB
PSU: Antec High Current Pro HCP-1200W
Chassis: CoolerMaster Test Bench
Monitor: Dell U2410
同時運行LinX+FurMark燒機

對照之前Fatal1ty Z68 Professional Gen3主機板測試時
http://www.xfastest.com/viewthread.php?tid=63235&fromuid=38227

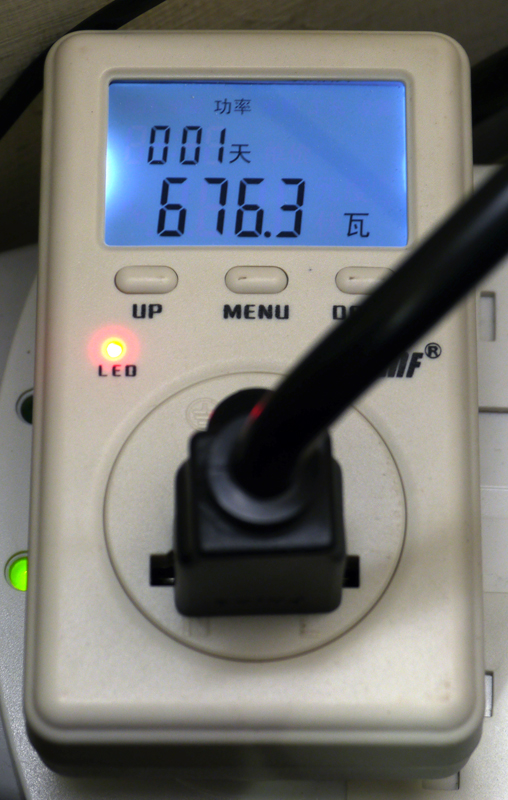

使用CoolerMaster Real Power Pro 1000W(80 PLUS Standard)
在AC端耗用的電力為676.3W
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/50.jpg

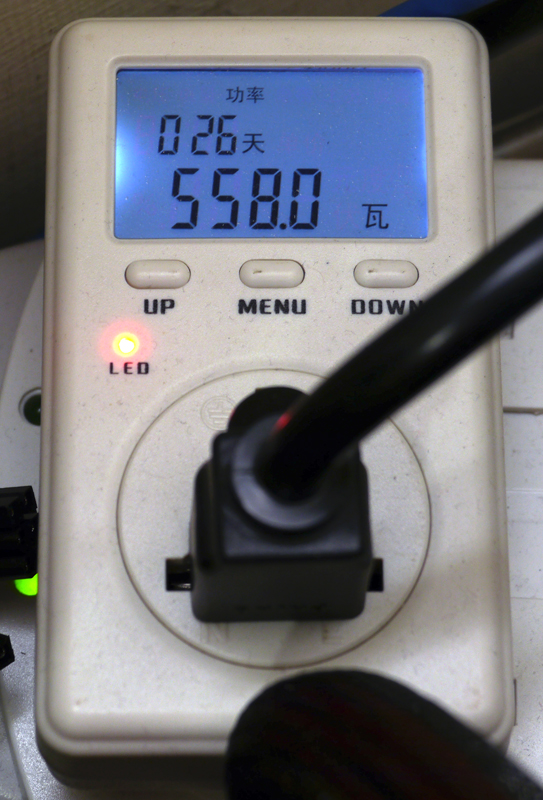

使用Antec High Current Pro HCP-1200W時AC端耗用電力為558.0W
http://picx.xfastest.com/elvis/PSU/Antec/HCP-1200/31.jpg

試用心得
同樣是High Current系列，HCP-1200果然有Pro級的表現!
用料完整、保護周全、接頭多樣等等應該有的規格都不少，
即使應付超頻時高電力需求的狀況下輸出也很穩定。
真的要講缺點就是售價頗高，上萬元一般玩家應該很難負擔的起 Q_Q
但看在金牌轉換效率能節省的電力，以及台灣區5年保固2年內換新的服務上，
我相信多花點錢是值得的!

以上亂亂測提供給大家參考，感謝您的收看!

--

--
