華擎的X79產品線X79 Extreme9可說是Intel旗艦級的X79平台架構之下最頂級的用料產品;
華擎提供另更豐富的LGA2011主機板作品無非就是有強大研發團隊和對於產品設計的堅持。
此次就介紹ASRock X79 Extreme9 的主機板設計工藝。
對於追求極緻的玩家一定不可錯過。
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-01.jpg
▲ASRock X79 Extreme9 產品包裝
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-02.jpg
▲華擎的X79 特色 PCI-E 3.0 ,XFast LAN、XFast Charger、XFast USB和一個最新的XFast RAM讓使用者在32為元OS也可充分使用超過4GB的記憶體
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-03.jpg

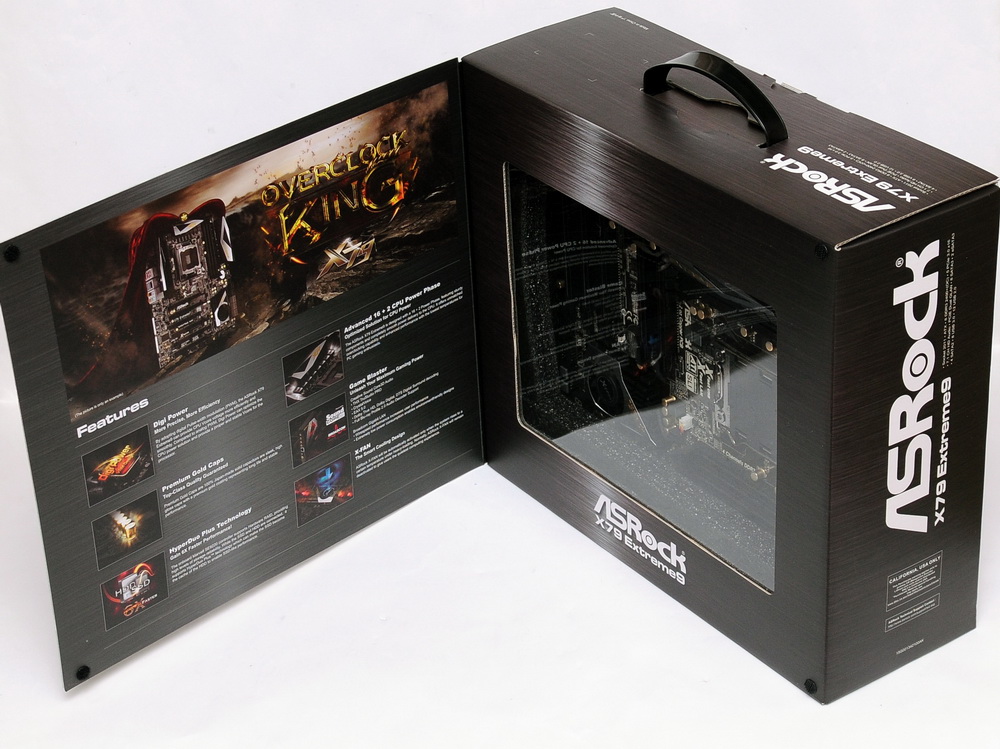

▲產品包裝內可以接看到X79 Extreme9

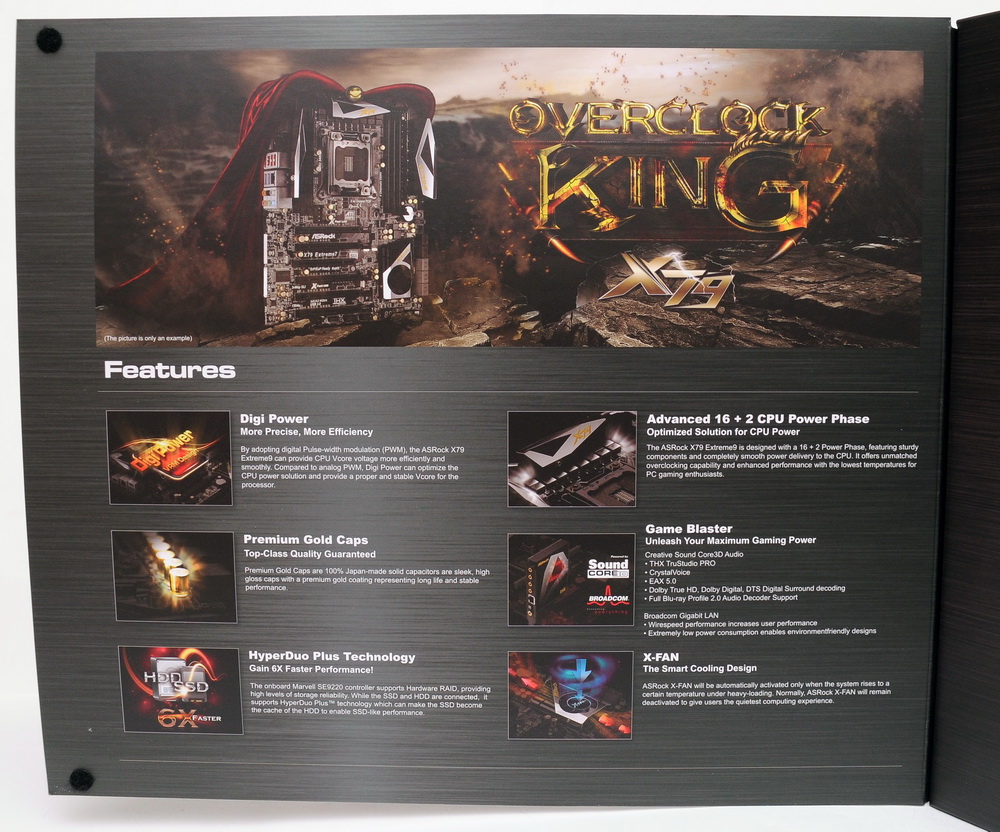

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-04.jpg
▲硬體設計特色
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-05.jpg

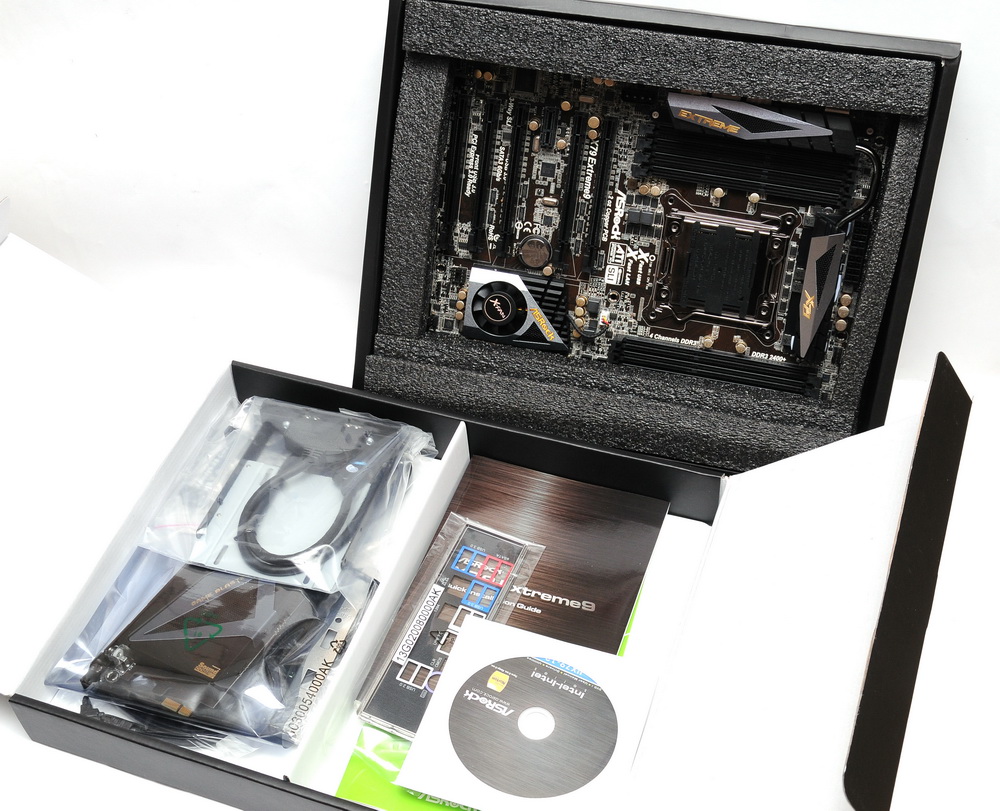

▲產品內包裝

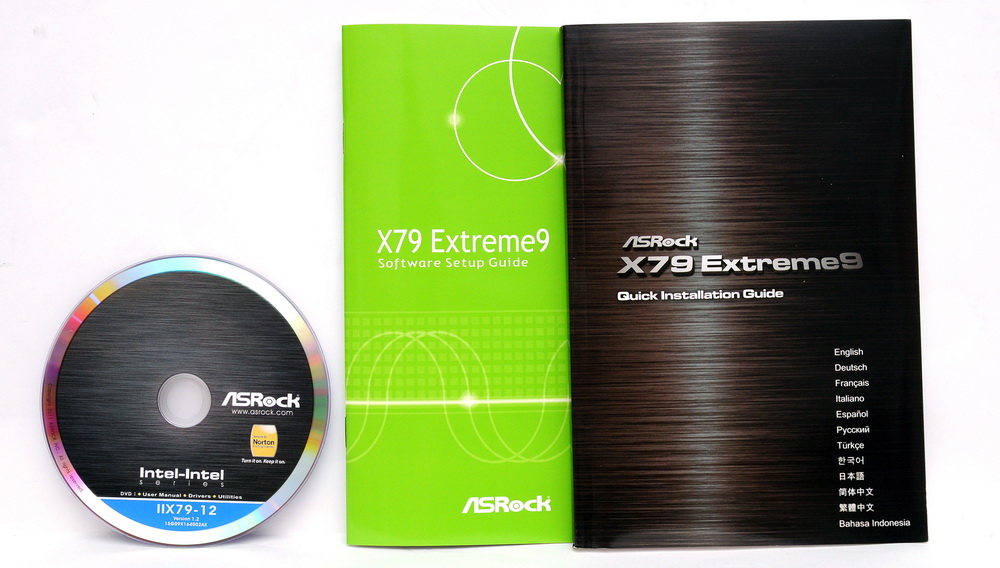

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-06.jpg
▲配件 說明說 和 光碟,說明說也有多國語系對於使用者來說很方便
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-07.jpg
▲Extreme9 有豐富的配件
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-08.jpg
▲此次X79 Extreme9 的音效卡做成子卡

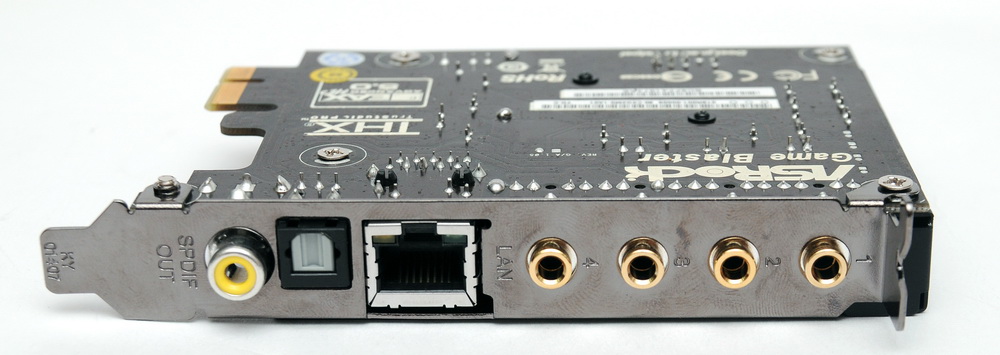

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-09.jpg
▲音效子卡內還有一個Broadcom BCM57781 1G的網路控制晶片
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-10.jpg
▲子卡接孔
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-11.jpg
▲此子卡為PCI-E x 1
外觀介紹
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-12.jpg

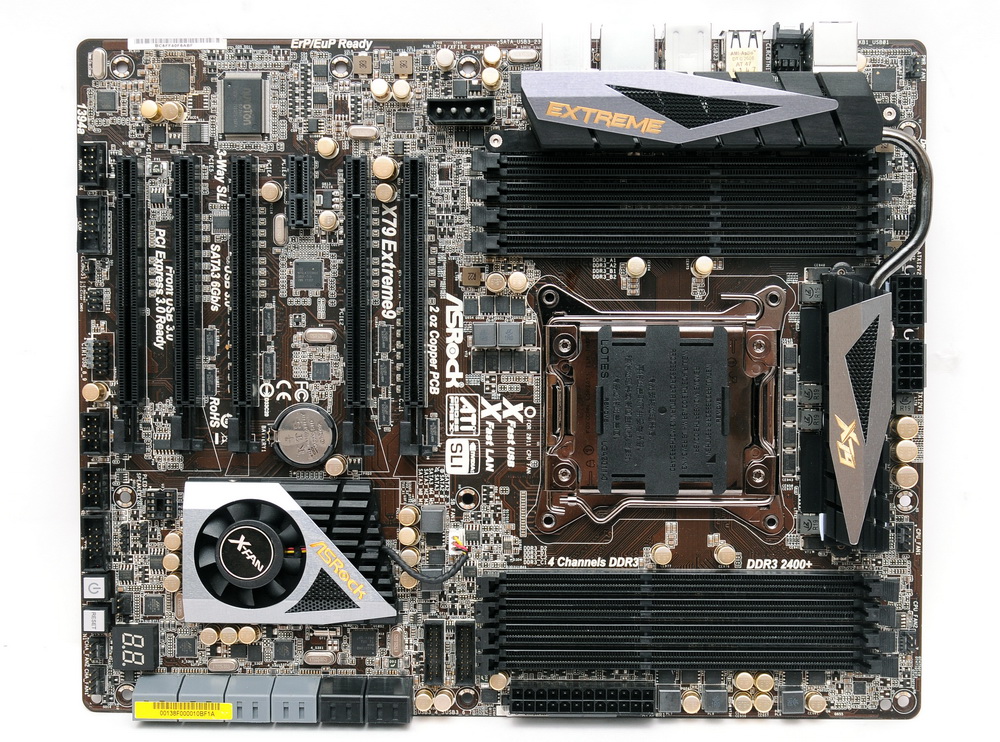

▲ASRock X79 Extreme9 本尊,以"黑金"為主題,
黑色塑料的Slot搭配金色外殼的日系電容,營造出尊貴的質感

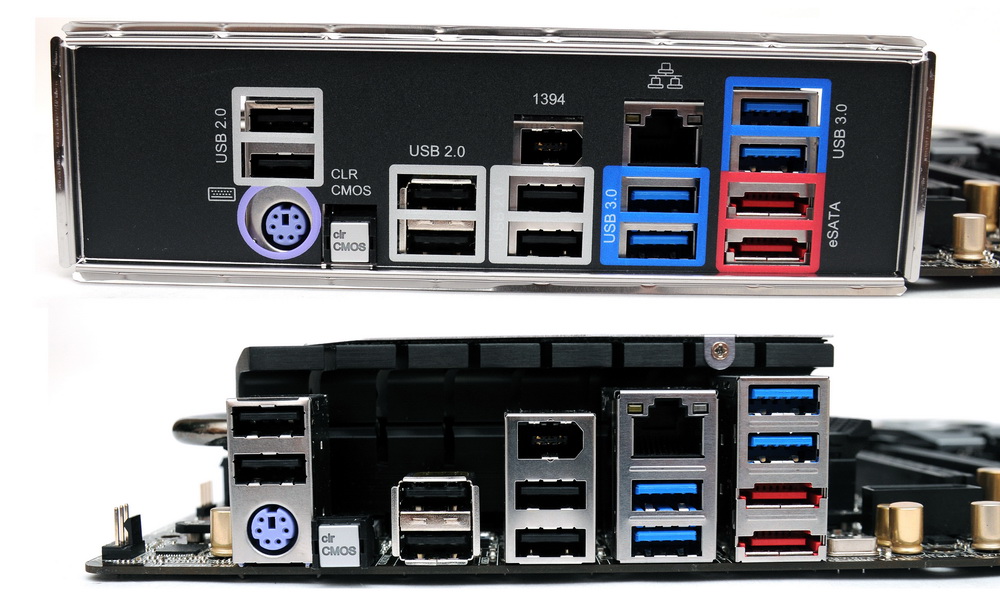

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-13.jpg
▲I/O Port

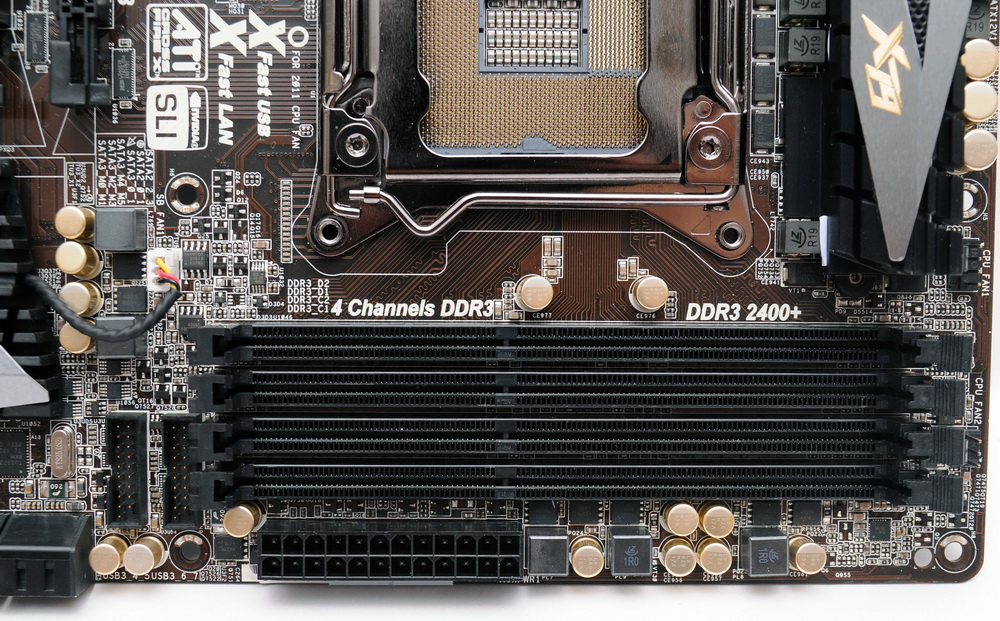

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-14.jpg

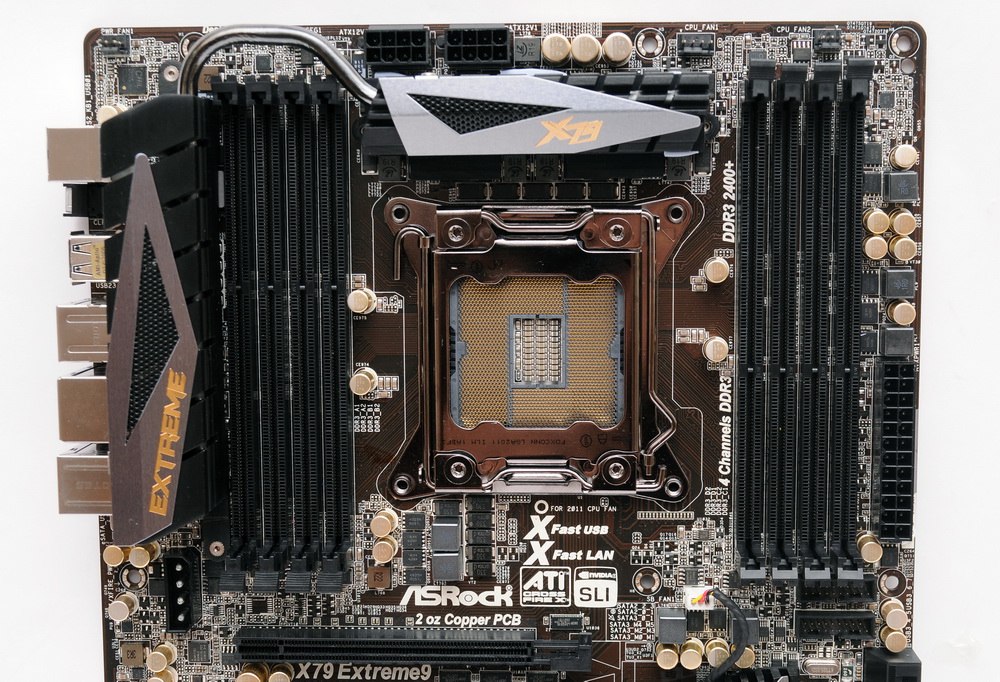

▲支援4通道 8 DIMM記憶體
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-15.jpg
▲X79 Extreme9使用強大的數位PWM電源,提供兩個8P EPS的電源輸入

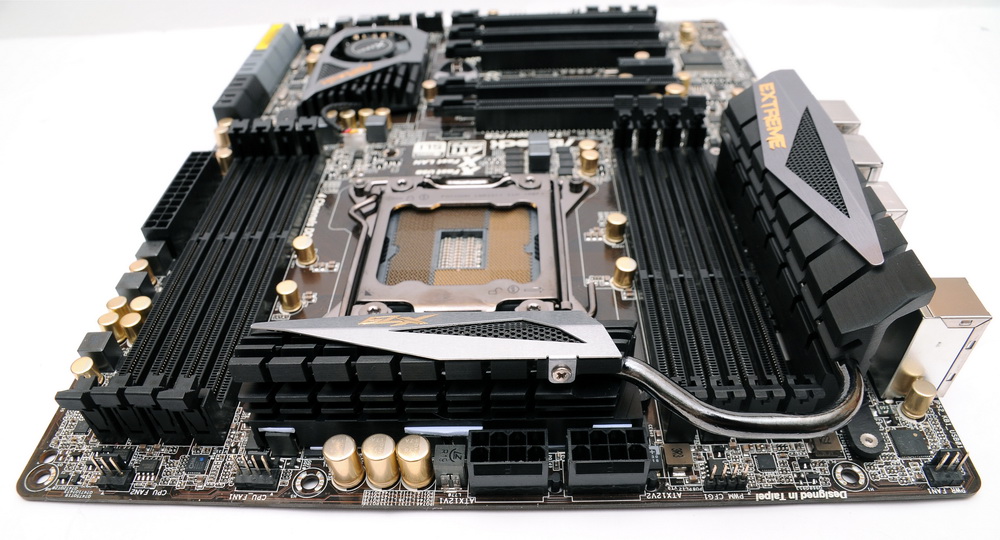

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-16.jpg

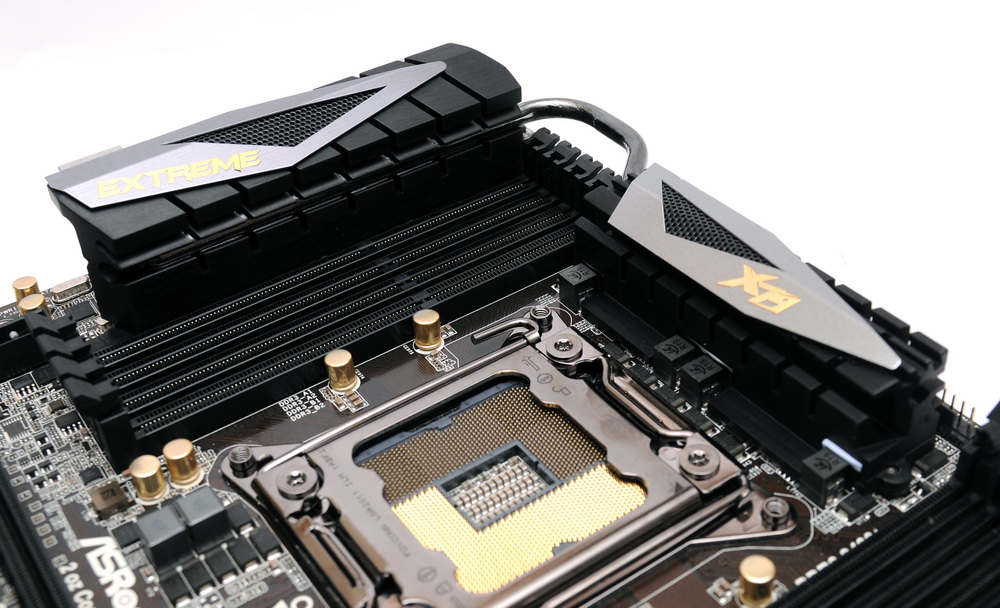

▲PWM供電散熱設
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-17.jpg

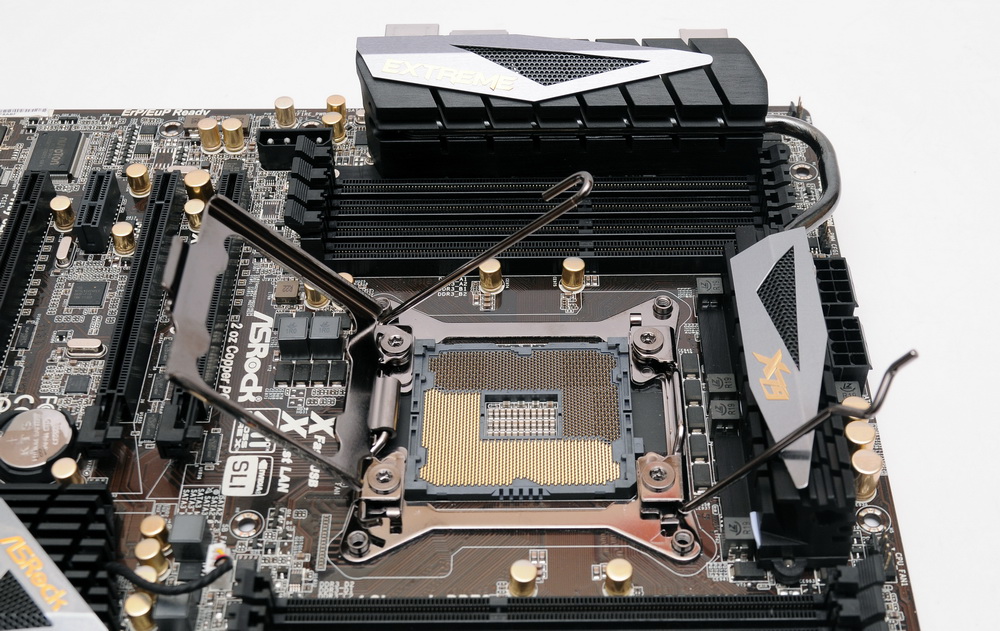

▲X79的CPU扣具皆採用雙扣式
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-18.jpg

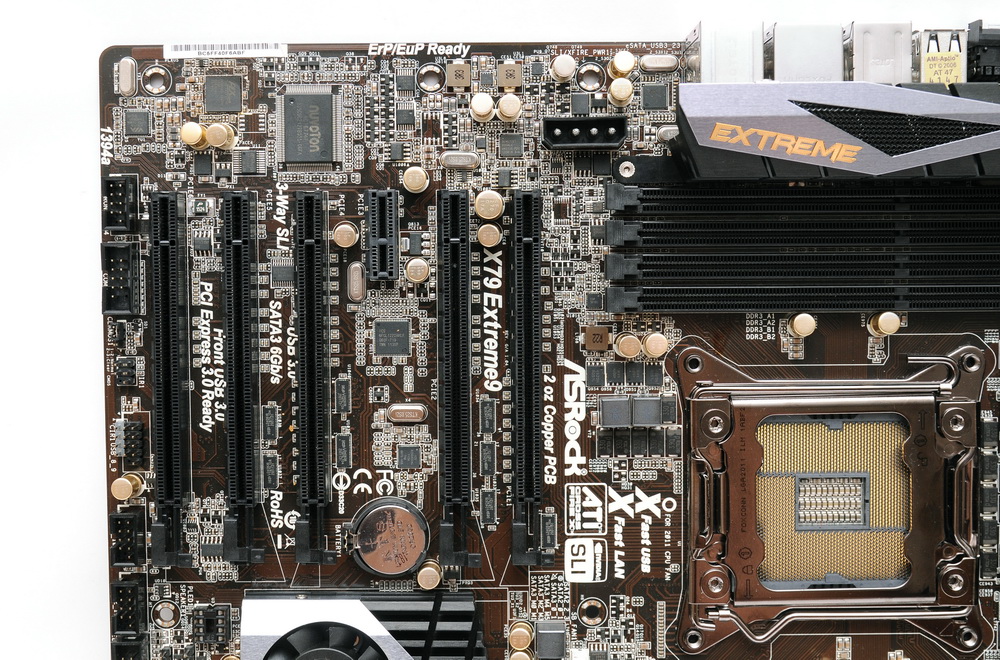

▲PCI-E Slot 支援 PCI-E 3.0

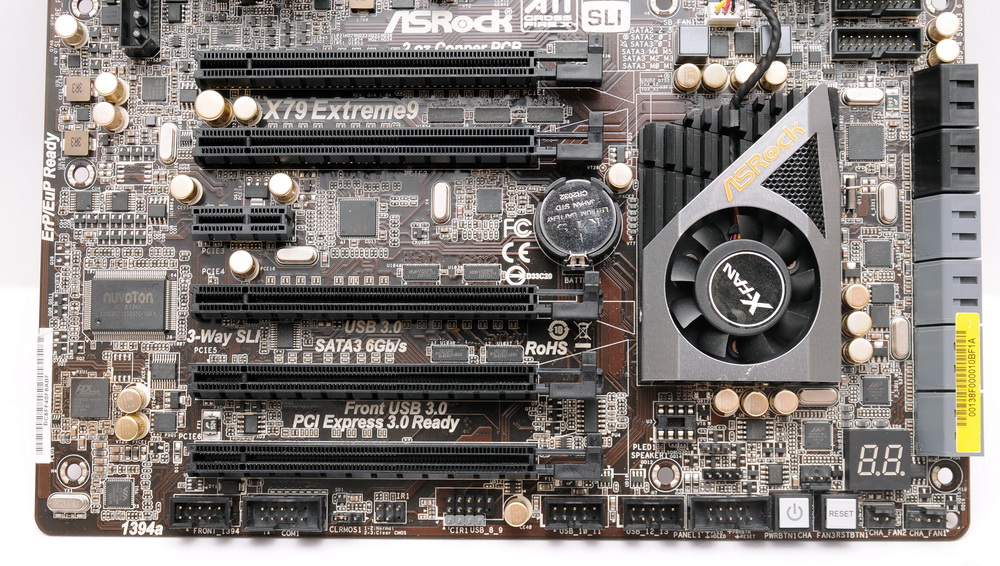

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-19.jpg
▲內建插槽配置~~也支援ASRock USB遙控器

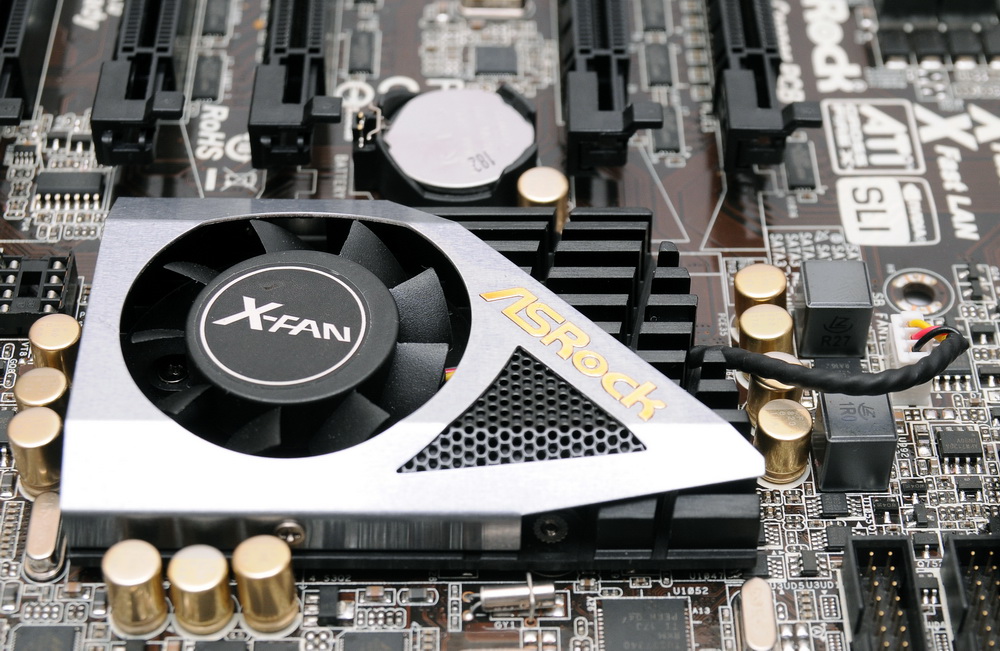

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-20.jpg
▲南橋散熱器 採用主動式散熱
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-21.jpg

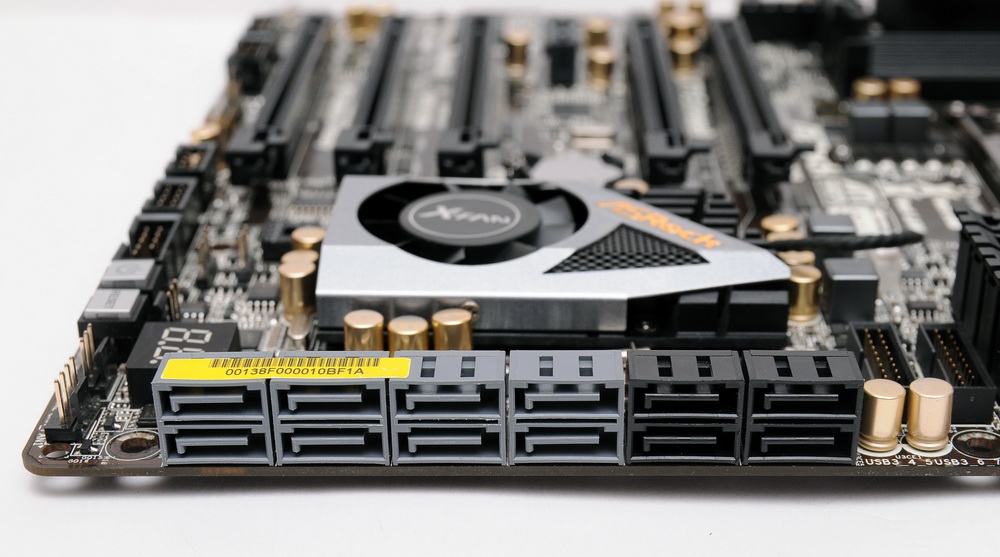

▲SATA Port 支援 SSD Cach功能MarvellR HyperDuo 使用88SE9220控制晶片
當然也是支援SATA 6GB/s
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-22.jpg
▲前置USB3.0 提供了2組 這是目前看到最多前置USB3.0的配置
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-23.jpg
▲主機板背面還可以看到也用了很多零件,可見X79 Extreme9用料實在
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-24.jpg

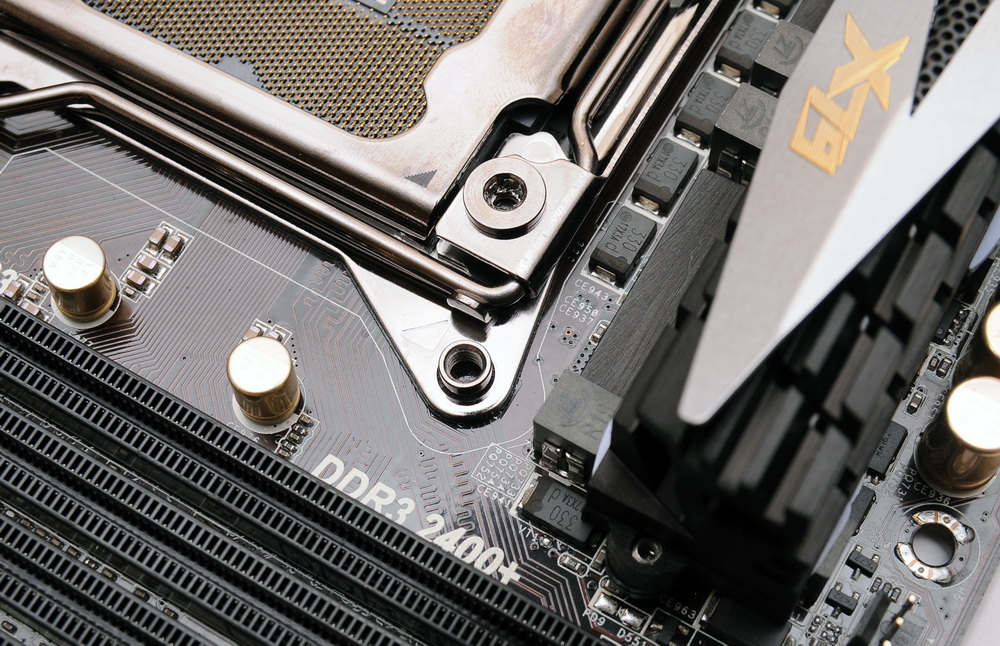

▲CPU散熱器扣具 可以參考此篇說明
http://www.xfastest.com/viewthread.php?tid=67713&fromuid=38227
細部介紹
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-25.jpg
▲X79提供了2組散熱裝置於CPU供店和南橋
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-26.jpg

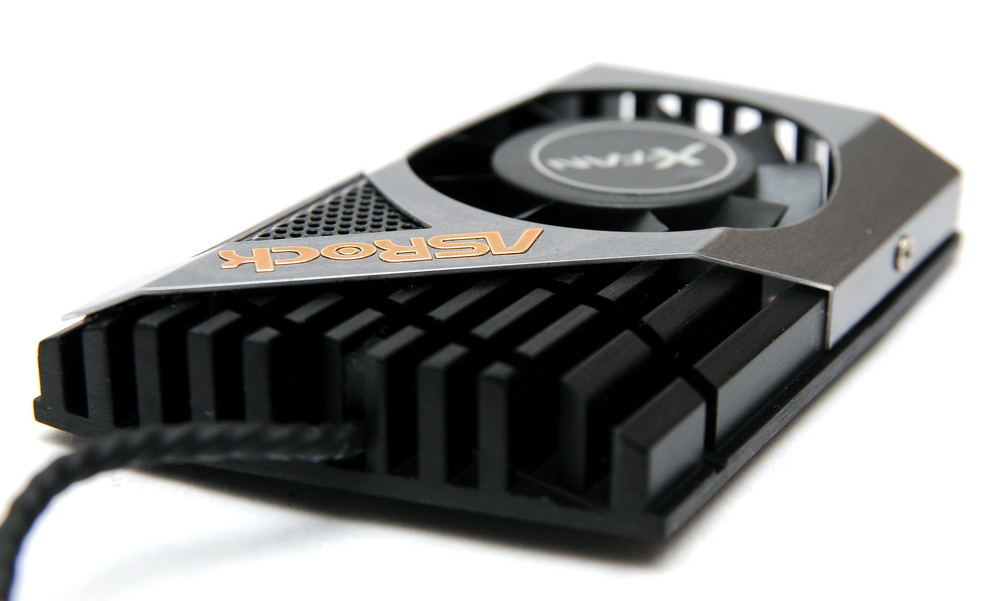

▲南橋部分採用主動式散熱
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-27.jpg
▲CPU共電視被動式散熱

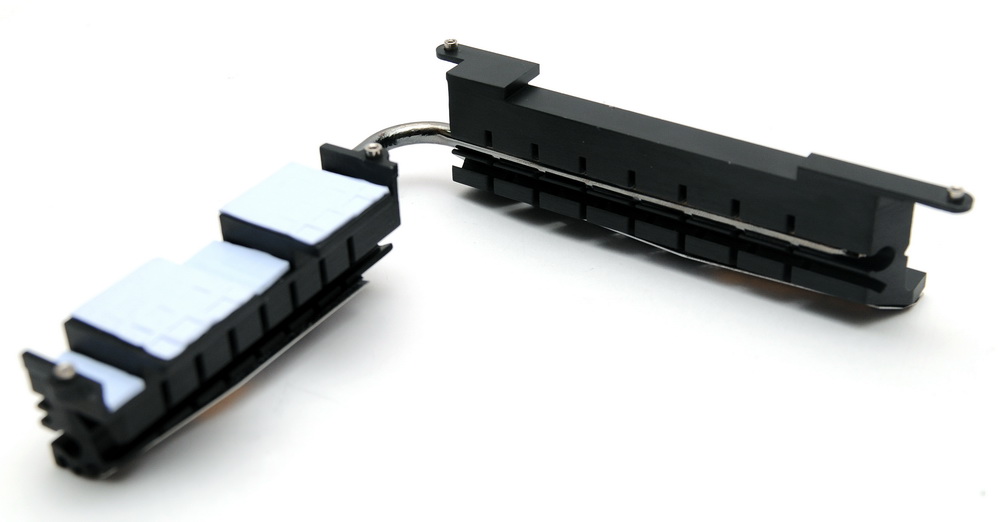

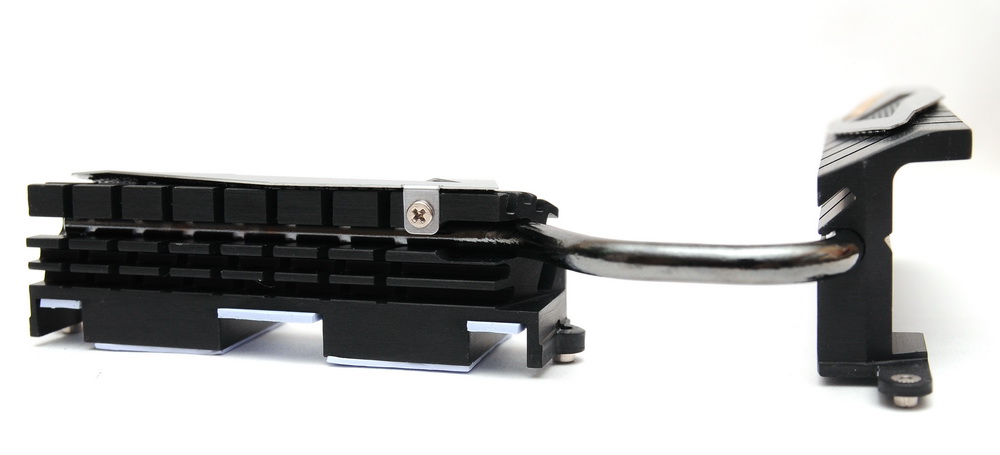

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-28.jpg
▲主要為 CPU數位供電散熱,並用熱管來擴大散熱面積

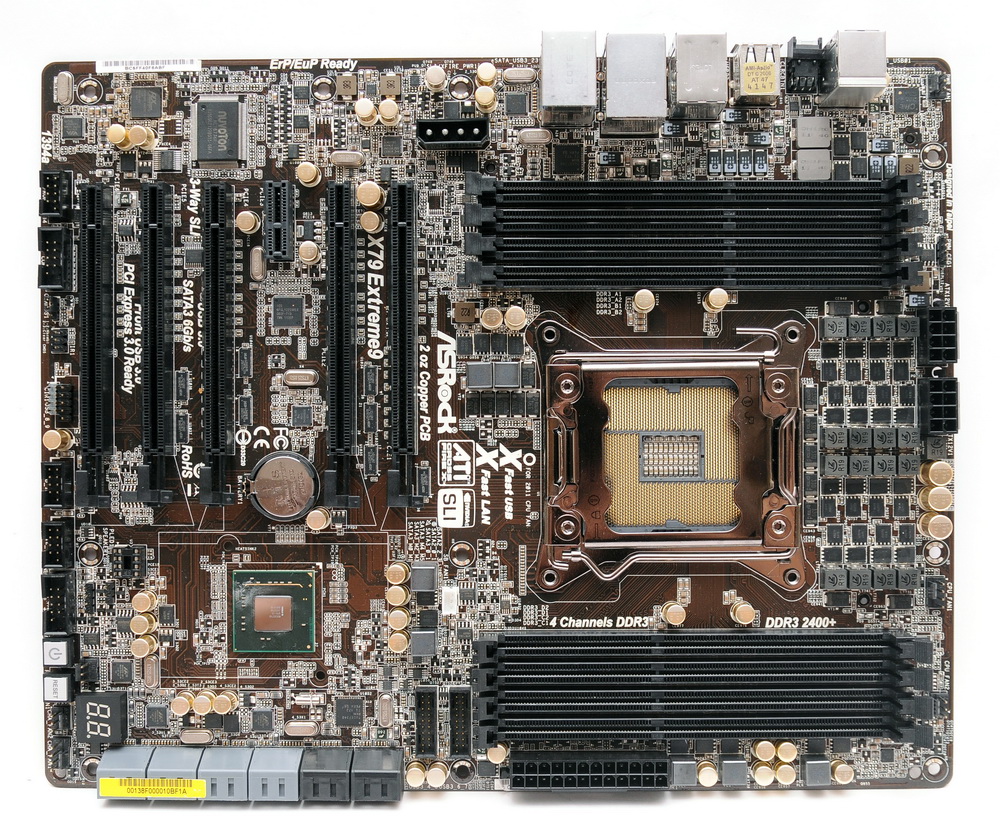

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-29.jpg
▲脫下散熱器的X79 EXTREME9 可以看到用料實在

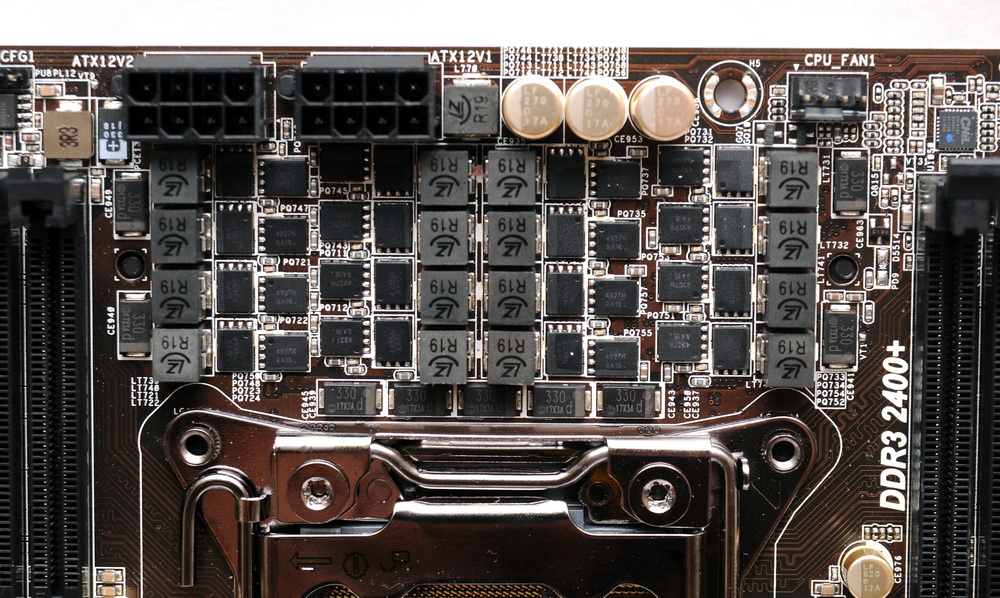

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-30.jpg
▲在CPU供電色計採用數位供電 16+2的設計

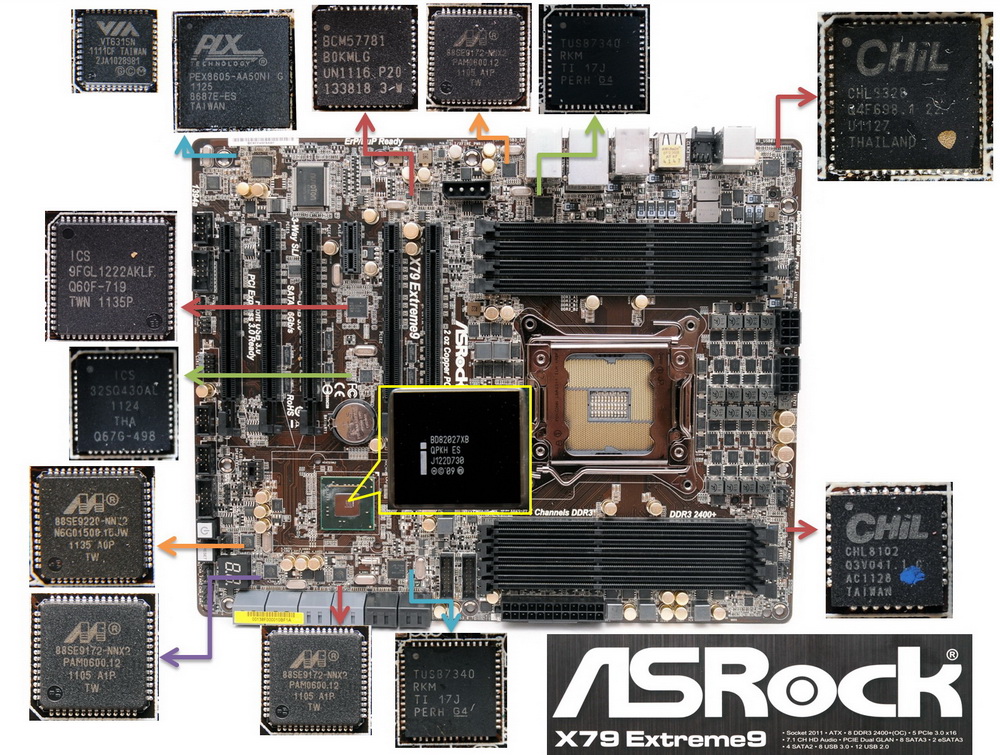

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-31.jpg
▲各控制晶片組說明
前後USB3.0採用TI SuperSpeed USB四埠主控制器獲USB-IF認證TUSB7340
Broadcom BCM57781 1G的網路控制晶片
使用88SE9220控制晶片支援Marvell HyperDuo和SATA 6GB/s
Marvell 88SE9172-NNX2 支援SATA 6GB/s
VIA VT6315N 支援 1394a
結論
Intel X79主機板可說是今年年底的重要產品之一,
所以相對各家主機板上更是卯足全力設計此系列主機板
--
--
http://www.xfastest.com/viewthread.php?tid=67846&fromuid=38227
==============================================================================
華擎的X79產品線X79 Extreme9可說是Intel旗艦級的X79平台架構之下最頂級的用料產品;
華擎提供另更豐富的LGA2011主機板作品無非就是有強大研發團隊和對於產品設計的堅持。
此次就介紹ASRock X79 Extreme9 的主機板設計工藝。
對於追求極緻的玩家一定不可錯過。
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-01.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-02.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-03.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-04.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-05.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-06.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-07.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-08.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-09.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-10.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-11.jpg

外觀介紹
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-12.jpg

黑色塑料的Slot搭配金色外殼的日系電容,營造出尊貴的質感
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-13.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-14.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-15.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-16.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-17.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-18.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-19.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-20.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-21.jpg

當然也是支援SATA 6GB/s
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-22.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-23.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-24.jpg

http://www.xfastest.com/viewthread.php?tid=67713&fromuid=38227
細部介紹
http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-25.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-26.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-27.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-28.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-29.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-30.jpg

http://picx.xfastest.com/XF/MB/ASROCK/X79-EX9/X79-EX9-31.jpg

前後USB3.0採用TI SuperSpeed USB四埠主控制器獲USB-IF認證TUSB7340
Broadcom BCM57781 1G的網路控制晶片
使用88SE9220控制晶片支援Marvell HyperDuo和SATA 6GB/s
Marvell 88SE9172-NNX2 支援SATA 6GB/s
VIA VT6315N 支援 1394a
結論
Intel X79主機板可說是今年年底的重要產品之一,
所以相對各家主機板上更是卯足全力設計此系列主機板
--
