HBM新標準, 單顆最大8GB、TB/s級頻寬
由 soothepain
發佈時間 2016-01-13 10:18 瀏覽人數: 183

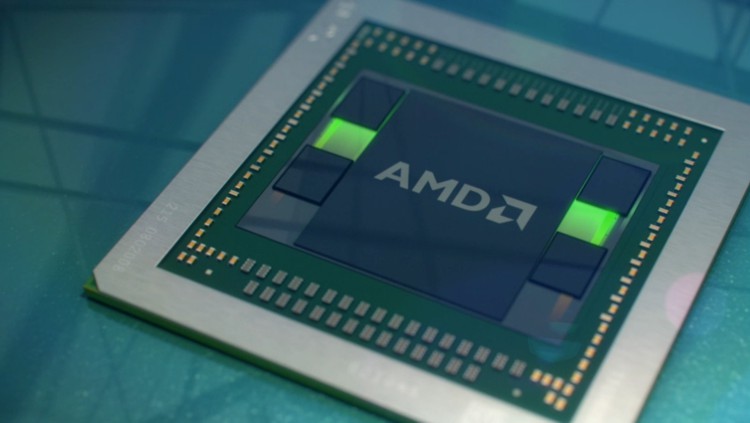

去年 AMD Fiji 核心顯卡用上 HBM 記憶體，為顯卡帶來新的革命，HBM 相比一般記憶體
頻寬更高，且堆疊封裝減少占用面積，顯卡可以更小，可以說占盡各種好處。現在標準化
組織 JEDEC 宣布了 HBM 新標準 JESD235A，新一代 HBM 容量更大，頻寬更高，支持2-Hi
、4-Hi及8-Hi堆棧，單個頻寬256GB/s，顯卡總頻寬可達1024GB/s。

http://www.coolaler.com.tw/image/news/16/01/amd_hmb_1.jpg

JEDEC 宣布的新一代 HBM 實際上就是之前不斷提到的 HBM 2，與目前的 HBM 相比，HBM
2 繼續保持1024bit，8個通道，但容量及速度進一步提升，支持2- Hi、4-Hi及8-Hi堆棧
，速度也翻倍到等效2Gbps，因此 JESD235A 標準的 HBM 單個容量分別為2GB、4GB及8GB
，頻寬從128GB/s提升到256GB/s。目前 AMD 及 NVIDIA 下代顯卡都會搭配4組 HBM ，等
效位寬4096bit，總頻寬可達1024 GB/sﾤ]就是 NVIDIA 之前宣傳的 TB/s 級別。

http://www.coolaler.com.tw/image/news/16/01/hmb2.jpg

此外，JESD235A 還有一些細節調整，這次升級引入了假性通道以提高用等效頻寬，改善
了測試功能的分類、功能強化，同時 JESD235A 還支援 DRAM 記憶體溫度預警，一旦溫度
超過限值，該功能會採取適當步驟使之重回正常運行。

JEDEC 並沒有提到 JESD235A 標準到底何時採用，不過從 AMD、NVIDIA 之前的表態來看
，他們在新一代旗艦產品上都會應用 HBM 2，NVIDIA 的 GP200 大核心、AMD 的 Polris
架構期間應該是最早用上 HBM 2 的顯卡了，但估計都要到今年下半年甚至更晚才能問世
了。
