ID-COOLING IS-30散熱器壓力測試(在A300) - 3C

原文發表於傻瓜狐狸的雜碎物品
圖文好讀網頁版：http://bit.ly/2PLuuoN
------------------------------------------------------------------------------



https://pic.pimg.tw/showmer/1556048146-4261785640_n.jpg

一時興起就敗散熱器來亂裝亂測的神經病系列堂堂進入第四篇

開箱過的迷你主機清單如下圖

http://www.fox-saying.com/blog/post/45048822
高靈活度的迷你準系統 華擎 ASRock DeskMini 110 迷你主機 開箱組裝

http://www.fox-saying.com/blog/post/45829290
華擎 ASRock DeskMini GTX (Z370) 迷你小主機也會有強悍效能 開箱組裝

http://www.fox-saying.com/blog/post/45957504
華擎科技 ASRock DeskMini 310 專為 intel 第八代以後 CPU 設計的入門款 H310
miniSTX 迷你小主機開箱

http://bit.ly/2GCyO5L
華擎 ASRock DeskMini A300 迷你小主機 AMD Ryzen 5 2400G 的最好夥伴 不能只有真香
! 還要有真相!

這一系列的主機擁有很高的自由度，且只要安裝原廠風扇就能順利使用

我們幫大家介紹完 http://bit.ly/2IJ9Yot
貓頭鷹 noctua NH-L9 系列 Low-Profile COOLER
測試環境以及溫度平反

也測試了論壇討論度頗高的 http://bit.ly/2IM7plu
Jonsbo 喬思伯 HP-400 下吹式 Low-Profile CPU 散熱器

然後還有感覺上很威的 http://bit.ly/2DEBYVY
ID-COOLING IS-40X 下吹式 Low-Profile CPU 散熱器

咱們認真覺得大陸廠商標註的對應 TDP 數值都用來參考就好

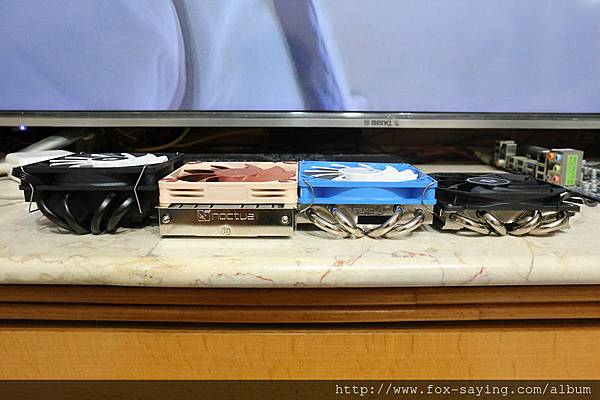

這顆是我們在逛淘寶找 IS-40X 順便看到的

https://pic.pimg.tw/showmer/1556028837-2330249924_n.jpg

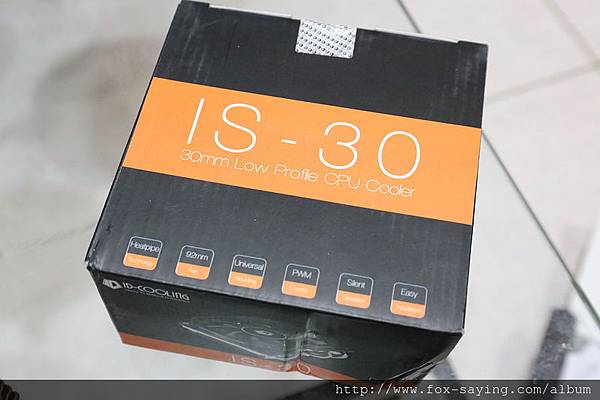

歡迎第四位選手 ID-COOLING IS-30 下吹式 超薄 CPU 散熱器
https://pic.pimg.tw/showmer/1556048149-495332712_n.jpg

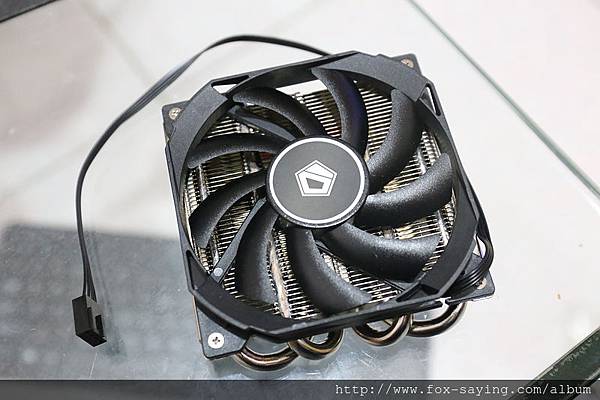

這是四位參賽者中高度最矮的

ID-COOLING IS-30 的高度僅僅 30 mm

而且一樣是四根導熱管的架構
https://pic.pimg.tw/showmer/1556048150-1181494603_n.jpg

高度非常薄的狀況之下，我們不禁懷疑這樣的效果如何

因為這顆也是所有參與測試散熱器中散熱鰭片表面積最小的
https://pic.pimg.tw/showmer/1556048143-708223482_n.jpg

底座採用導熱管直觸式設計

依照上一個 http://bit.ly/2DEBYVY
ID-COOLING IS-40X 下吹式 Low-Profile CPU 散熱器 的測試結果來看

咱們已經對這個系列已經開始沒有信心了

因為......散熱效能真的沒有原廠資料說的這麼威
https://pic.pimg.tw/showmer/1556048144-3147919707_n.jpg

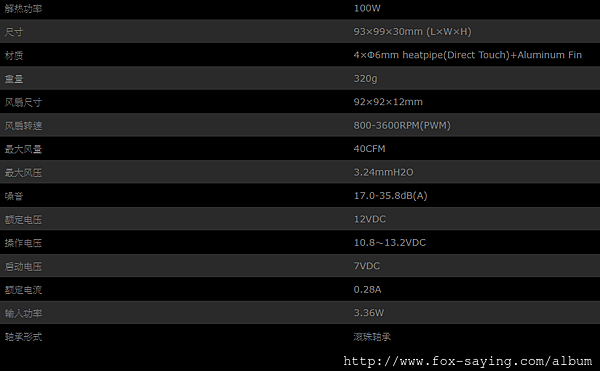

詳細規格大家看這裡吧

號稱有 100W TDP

風扇最高轉速是驚人的 3600 rpm PWM 風扇，全速運轉狀太下肯定會吵死人
https://pic.pimg.tw/showmer/1556117587-1666425999_n.png

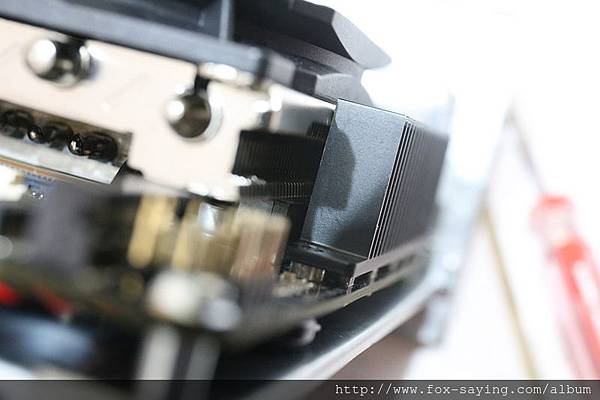

一樣把這一顆散熱器裝進 DeskMimi A 300 中

安裝上是沒啥問題，既不會撞散熱片更不會撞到電感

總之完全不會對 A300 的各部位零件產生任何干涉
https://pic.pimg.tw/showmer/1556048145-2944958465_n.jpg

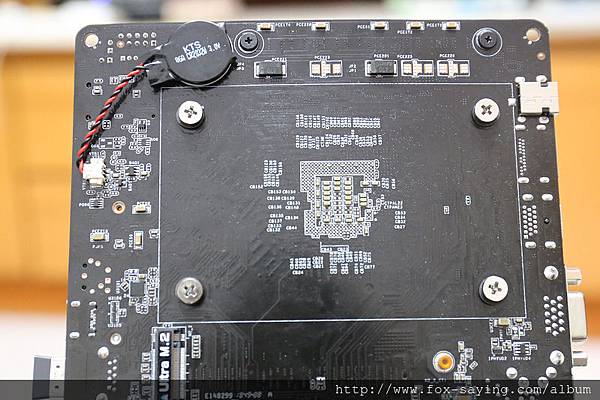

然後一樣沒有強化背板

狐仔已經不期不待不受傷害了

在 $600 售價的散熱器尋求強化背板好像搞錯了什麼
https://pic.pimg.tw/showmer/1556048145-683153649_n.jpg

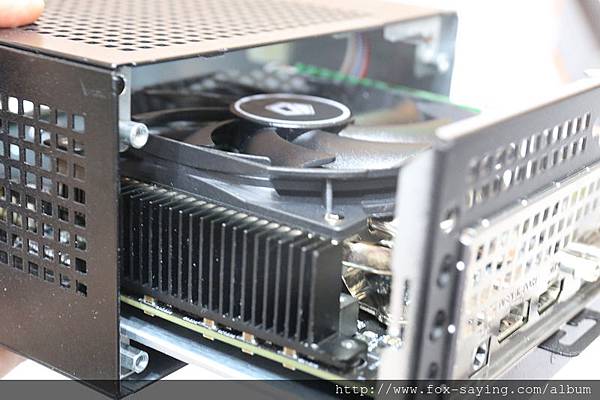

裝機當然是毫無懸念的直接就安裝進去了

對這樣的設計，狐仔一直會有壓力不足的疑慮

且當 IS-30 鎖上主機板後.....這彎板明顯嚴重

所以使用者必須自行承擔主機板強度的風險， Intel 家的反而問題不大 (因為腳座之下
都有強化背板)

自己看看照片中彎板的程度
https://pic.pimg.tw/showmer/1556048146-4261785640_n.jpg

最終測試目標當然是看看 IS-30 能不能壓制住 Ryzen 5 2400G

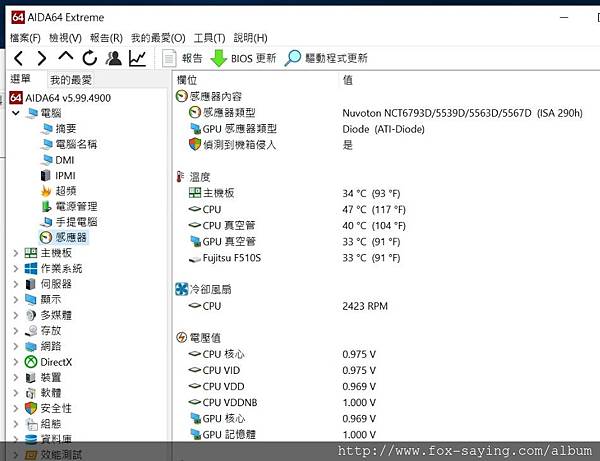

待機狀態下，CPU 約 47 度，風扇 2423 RPM

待機溫度是真的很低啦.....但這風扇轉速是怎麼回事....

其實高頻聲音已經有點明顯了
https://pic.pimg.tw/showmer/1556048147-2060689593_n.jpg

在散熱效能的壓力測試，狐仔在開測之前已經有點擔心了

使用跟以上前三位選手完全一樣的方式進行燒機測試

用 AIDA64 燒機個 20 分鐘，同時進行 CPU 與 GPU 的壓力測試(因為他們封裝在一起)

當然要當我們一起燃燒(突破天際)

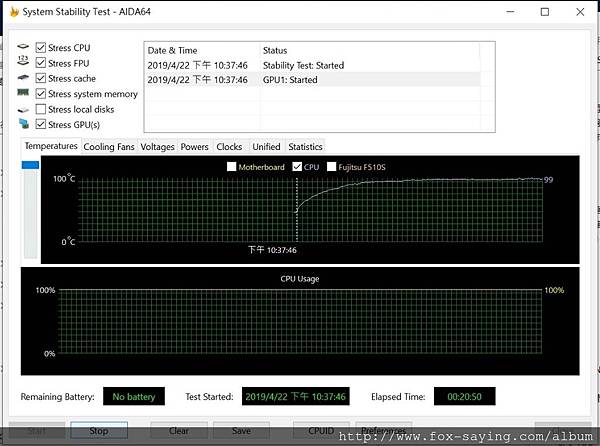

燒機 20 分鐘之後，最高溫度來到 99 度

真的.....差一點就突破天際了


(關於這部份如何修正請看 http://bit.ly/2WlmsFV
[教學] 如何解決 ID-Cooling IS-40X / IS-30 於 AMD 主機板上效能不彰的問題)
https://pic.pimg.tw/showmer/1556048148-3156375217_n.jpg

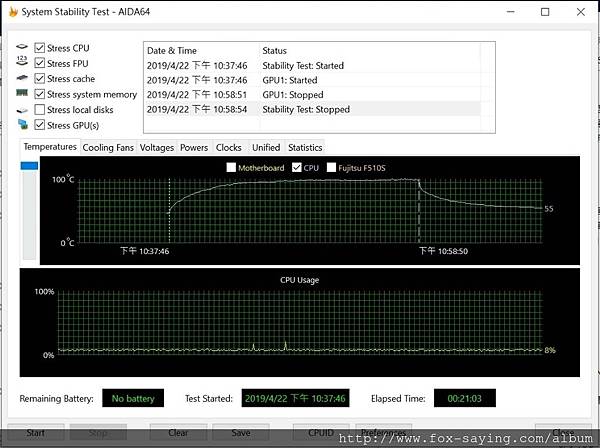

降溫回到起始溫度 50 度左右是我們的測試標準

結果過了十幾分鐘還是降不回來

而且當風扇在全速運轉，那個聲音簡直是戰鬥機起飛

3600 RPM 真的是吵死了
https://pic.pimg.tw/showmer/1556048147-2478295662_n.jpg

簡單小結一下

簡單說四根導熱管的設計竟然贏不了兩根導熱管(雖然已經在預期之中)

因為散熱鰭片真的是太小，而且 A300 那麼小的機殼瘀熱嚴重

就算是超高轉速吵死人的風扇還是不能產生很有效率的風壓

一樣沒有強化背板這件事情應該就讓很多人會心裡毛毛的(尤其是那彎板的程度)

私心認為可能裝上強化背板說不定會好很多(只是不知道該怎麼改造

結論是.....貓頭鷹的售價或許不是這麼便宜

可是這樣一比較下來.....它好像真的是最好的選擇


至於其他朋友想知道同樣在 ASRock DeskMini 系列 Intel 家的晶片組

如 DeskMini 310/110 或是 DeskMini GTX 系列可不可以安裝

結果

DeskMini GTX ------ 可以安裝 / 可能會和顯示卡的原始散熱器發生干涉 (看顯卡型號)

DeskMini 310/110----可以安裝 / 會產生機殼干涉....需要一點小技巧處理

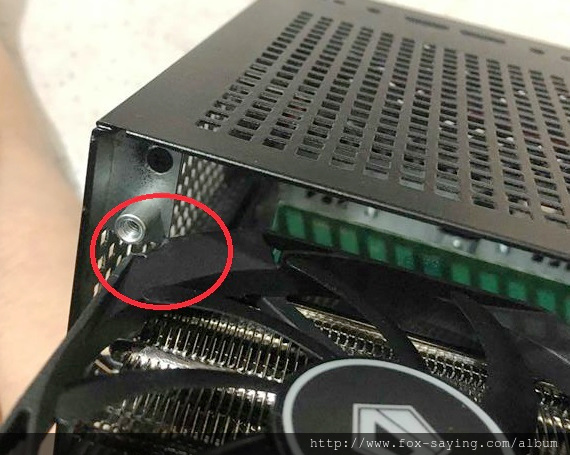

大家可以看到~就是這邊撞到了

因為該處是轉角處，完全無彈性~所以是無法靠硬扳機殼就裝進去了

如果您真的很想裝這一顆散熱器，那麼再請續看底下這篇

http://www.fox-saying.com/blog/post/46688658
[教學] 如何把 ID-COOLING IS-30 裝進 ASROCK DeskMini 110 / 310 中
