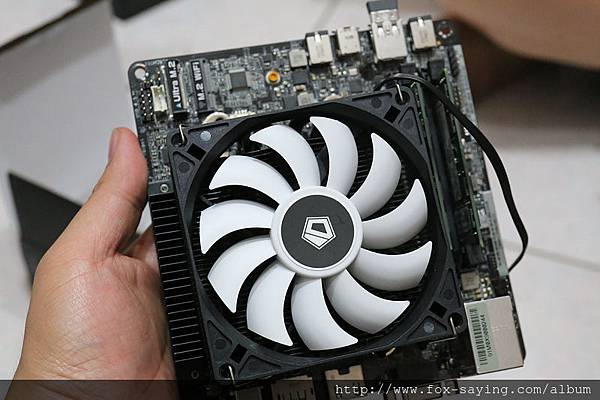

原文發表於傻瓜狐狸的雜碎物品
圖文好讀網頁版：http://bit.ly/2DEBYVY
------------------------------------------------------------------------------
https://pic.pimg.tw/showmer/1556048761-3392851721_n.jpg
系列專輯堂堂進入第三篇
開箱過的迷你主機清單如下圖
http://www.fox-saying.com/blog/post/45048822
高靈活度的迷你準系統 華擎 ASRock DeskMini 110 迷你主機 開箱組裝
http://www.fox-saying.com/blog/post/45829290
華擎 ASRock DeskMini GTX (Z370) 迷你小主機也會有強悍效能 開箱組裝
http://www.fox-saying.com/blog/post/45957504
華擎科技 ASRock DeskMini 310 專為 intel 第八代以後 CPU 設計的入門款 H310
miniSTX 迷你小主機開箱
http://bit.ly/2GCyO5L
華擎 ASRock DeskMini A300 迷你小主機 AMD Ryzen 5 2400G 的最好夥伴 不能只有真香
! 還要有真相!
這一系列的主機擁有很高的自由度，且只要安裝原廠風扇就能順利使用
我們幫大家介紹完 http://bit.ly/2IJ9Yot
貓頭鷹 noctua NH-L9 系列 Low-Profile COOLER
也測試了論壇討論度頗高的 http://bit.ly/2IM7plu
Jonsbo 喬思伯 HP-400 下吹式 Low-Profile CPU 散熱器
接下來這個也是有日本網友討論過的而且在巴哈引發熱烈討問
所以超級馬拉松測試要繼續了
https://pic.pimg.tw/showmer/1556028837-2330249924_n.jpg
歡迎第三位選手 ID-COOLING IS-40X 下吹式 小主機 CPU 散熱器
這個散熱器的高度僅 45mm，理論上應該是可以塞進 A300
從外觀比較上來看是跟 貓頭鷹 NOCTUA NH-L9 的高度高上一點
但是....架構上來看，IS-40X 多了兩根導熱管，一共四根
感覺上效能似乎會比 NOCTUA NH-L9 來得好
https://pic.pimg.tw/showmer/1556048758-1113568636_n.jpg?v=1556048785
而且散熱鰭片的高度和表面積也都比貓頭鷹來得多一些
狐仔購入的是黑化的 V2 版本
整體外觀處理得還不錯，蠻有質感的
而且散熱鰭片的切削外型
https://pic.pimg.tw/showmer/1556048759-4124352911_n.jpg?v=1556048760
底座採用導熱管直觸式設計
不過坦白說狐仔真的不喜歡這個設計
因為有很高的機率產生對 CPU 接觸面壓力不均的現象
而造成散熱效能下降
https://pic.pimg.tw/showmer/1556048759-1642573400_n.jpg?v=1556048760
詳細規格大家看這裡吧
號稱有 100W TDP
風扇最高轉速是 2500 rpm 的 PWM 風扇，但不知道為何它的半速設定會在 2000 rpm
https://pic.pimg.tw/showmer/1556052076-358892975_n.jpg?v=1556052077
來安裝吧

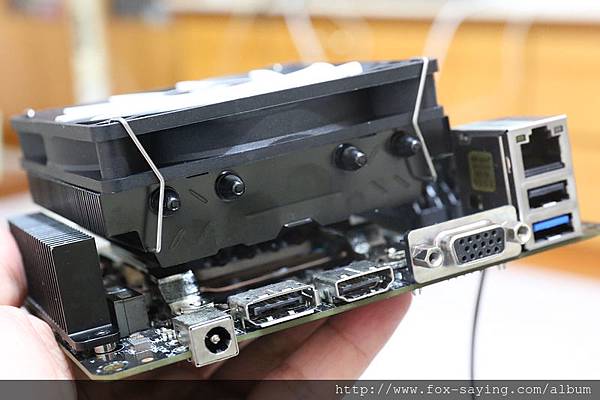

在 ASROCK DeskMini A300 中完全不會干涉任合機構
https://pic.pimg.tw/showmer/1556048754-2583089395_n.jpg

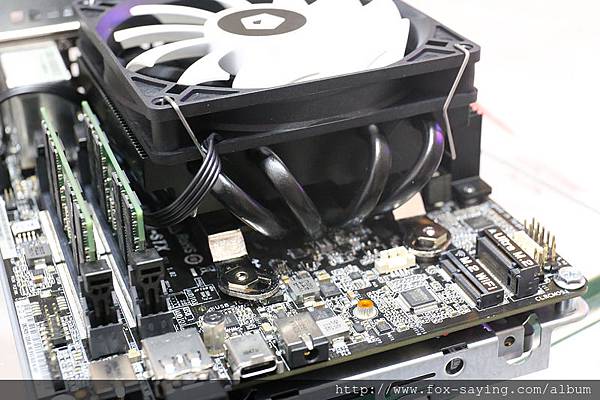

記憶體區和 M.2 SSD 區域的領空相當的乾淨，就算你的 SSD 加裝了散熱器也不會頂到
https://pic.pimg.tw/showmer/1556048755-2081842764_n.jpg
話說那個強化背板呢?? 不好意思這裡還是沒有
你怎麼能夠期待這個價位的 CPU 散熱器會有強化背板這種東西
對這樣的設計，狐仔一直會有壓力不足的疑慮
且當 IS-40X 鎖上主機板後.....這彎板明顯嚴重
所以使用者必須自行承擔主機板強度的風險， Intel 家的反而問題不大 (因為腳座之下
都有強化背板)
https://pic.pimg.tw/showmer/1556048145-683153649_n.jpg?v=1556048147
至於大家很擔心會不會塞不進機殼裡的問題
這倒是不要緊
https://pic.pimg.tw/showmer/1556048755-2046621659_n.jpg?v=1556048756

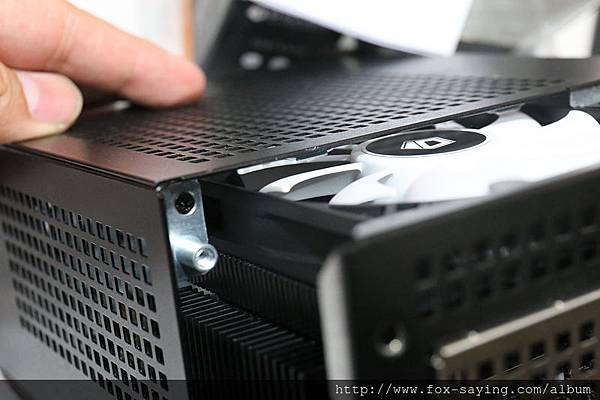

從照片裡就可以很清楚看到完全簡單進入
不會有任何需要硬塞或是卡住的問題
https://pic.pimg.tw/showmer/1556048755-3128230970_n.jpg
我們的測試目標當然是看看 IS-40X 能不能壓制住 Ryzen 5 2400G
待機狀態下，CPU 約 49 度，風扇 1683 RPM
https://pic.pimg.tw/showmer/1556048756-2839254025_n.jpg?v=1556048757
在散熱效能的壓力測試
咱們使用完全一樣的方式進行燒機測試
用 AIDA64 燒機個 20 分鐘，同時進行 CPU 與 GPU 的壓力測試(因為他們封裝在一起)
當然要當我們一起燃燒(突破天際)

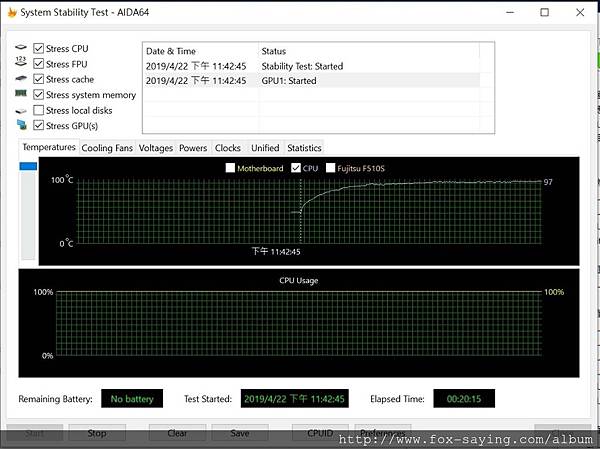

燒機 20 分鐘之後，最高溫度來到 97 度
不是吧，結果只有待機小贏貓頭鷹 1 度
(這部份我們後來另開篇文洗白嚕 http://www.fox-saying.com/blog/post/46697484
如何解決 ID-Cooling IS-40X / IS-30 於 AMD 主機板上效能不彰的問題)
https://pic.pimg.tw/showmer/1556048758-410908596_n.jpg
降溫回到起始溫度 50 度左右
大約花了八分鐘的時間
而且當風扇在全速運轉，那個聲音簡直是戰鬥機起飛
2500 RPM 可不是開玩笑的
https://pic.pimg.tw/showmer/1556048756-3631026239_n.jpg?v=1556048757
簡單小結一下
簡單說四根導熱管的設計竟然贏不了兩根導熱管
重點是還沒有很安靜......
而且.....光是沒有強化背板這件事情應該就讓很多人會心裡毛毛的
所以貓頭鷹還貴的挺有理由的
而且....說真的狐仔真心懷疑散熱效能低落可能真的跟下壓力不足有關係
關於這個問題請移駕底下那篇會有答案
http://www.fox-saying.com/blog/post/46697484
[教學] 如何解決 ID-Cooling IS-40X / IS-30 於 AMD 主機板上效能不彰的問題
至於其他朋友想知道同樣在 ASRock DeskMini 系列 Intel 家的晶片組
如 DeskMini 310/110 或是 DeskMini GTX 系列可不可以安裝
結果
DeskMini GTX ------ 可以安裝 / 可能會和顯示卡的原始散熱器發生干涉 (看顯卡型號)
DeskMini 310/110----可以安裝 / 但是會犧牲掉一條 RAM 安裝的空間
一般最容易撞到的地方完美閃過
https://pic.pimg.tw/showmer/1556104501-3167299040_n.jpg?v=1556104504

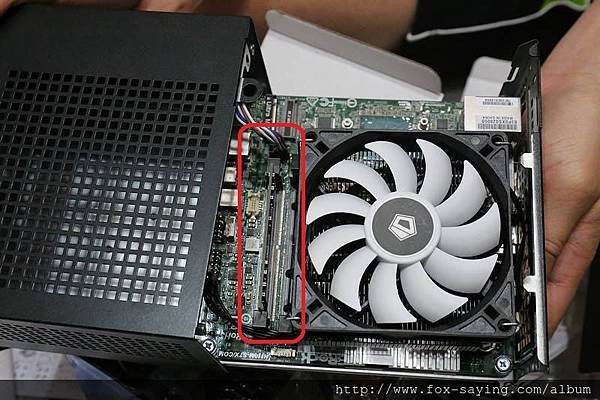

但是記憶體的上空被熱管尾端干涉到了，如果不是使用矮版的 SO-DIMM 就無法安裝第二
隻記憶體
https://pic.pimg.tw/showmer/1556104672-3408826520_n.jpg
以上報告完畢 ~ 有問題請留言發問
