nVIDIA發表Kepler架構至今已達半年，產品線包括
滿足高階玩家極致性能需求的GeForce GTX 690/680/670、
擁有高性價比的玩家武器GTX 660 Ti/660以及
提供遊戲入門玩家最基本需求的GTX 650，
現在GeForce 600系列最後一塊元素：GTX 650 Ti將為入門玩家提供更多進階的性能火力，
足以讓Full HD解析度的遊戲畫面更為細緻、流暢。

架構與特性

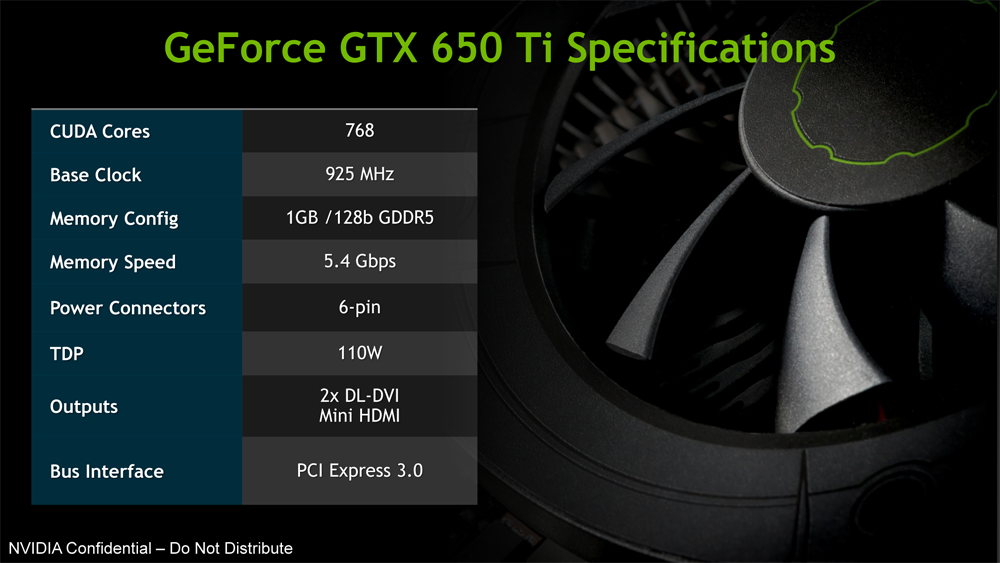

預設規格
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/Spec.png
GeForce GTX 650 Ti的核心時脈為925MHz，沒有GTX 660的Boost功能，
記憶體配置1GB GDDR5，有效速率為5400MHz，TDP則是來到110W，
需使用1組PCI-E 6pin 12V電源輸入。
公版卡顯示介面提供2組DualLink DVI與1組mini-HDMI，
不過可依照各AIC場需求最多可提供3+1螢幕的訊號輸出。

GeForce GTX 650 Ti採用與GeForce GTX 660相同的Kepler架構GK106晶片，製程為28nm
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/Block.png

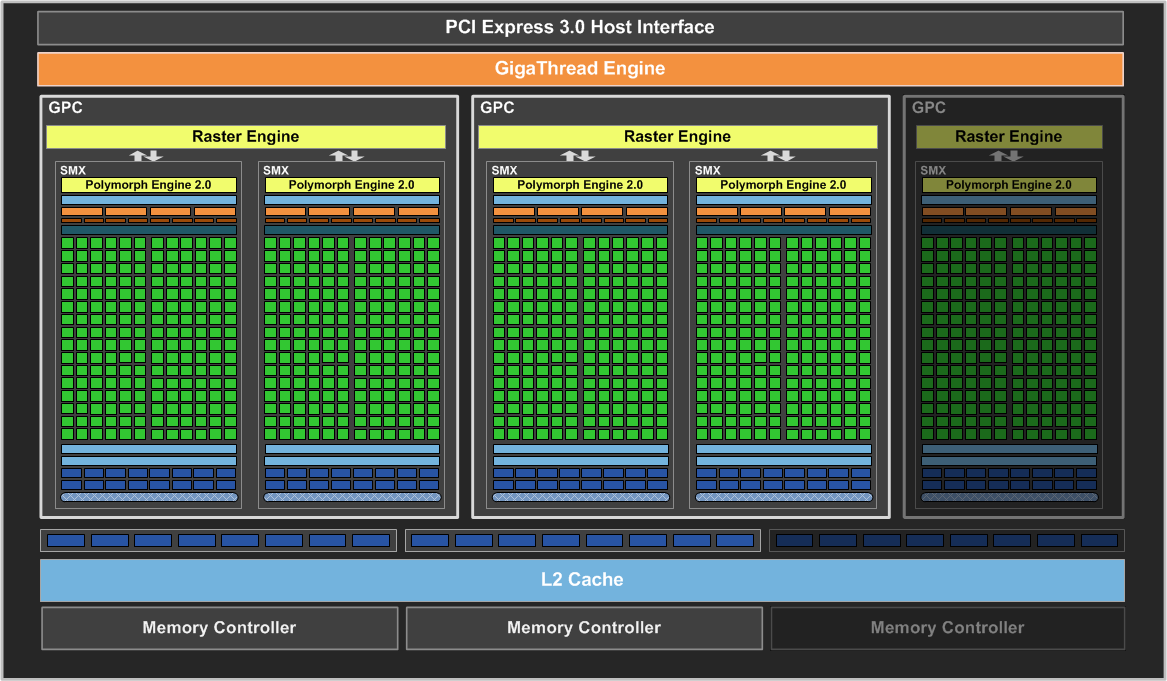

從架構圖來看，GTX 650 Ti由GTX 660標準的GK106晶片屏蔽一組內含單一SMX單元的GPC，
CUDA Core總數縮減為768個，記憶體控制器由原本的3組屏蔽掉1組剩下128-bit，
ROPs也從原本的24個縮減成16個，顯示記憶體總量為1GB，且不提供SLI雙卡運作

公版顯示卡參見

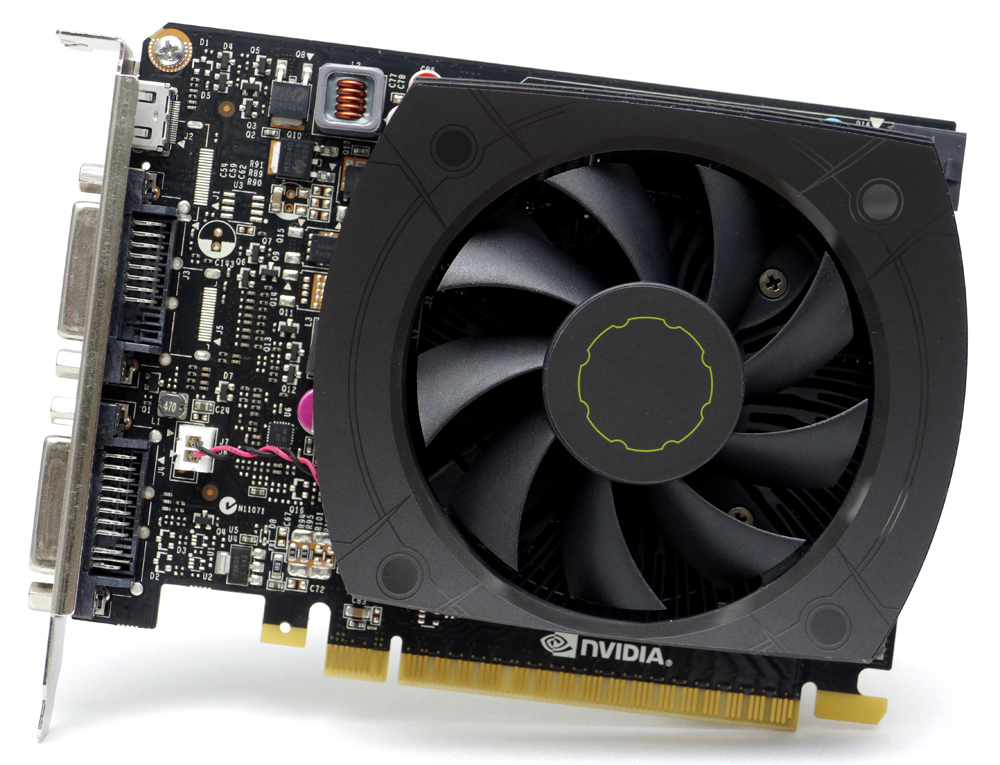

非常迷你的一張顯卡，長度與PCI-E x16插槽切齊，使用1個8公分的9鐮葉風扇進行散熱，
導風罩上的紋路是貼片的效果
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/01.jpg

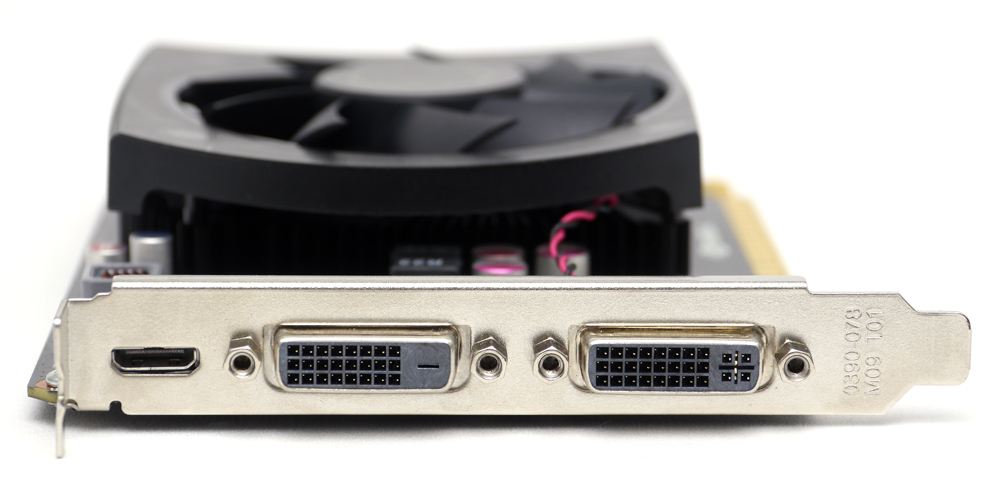

顯示介面有1組mini-HDM、1組DVI-D DL和1組DVI-I DL
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/02.jpg

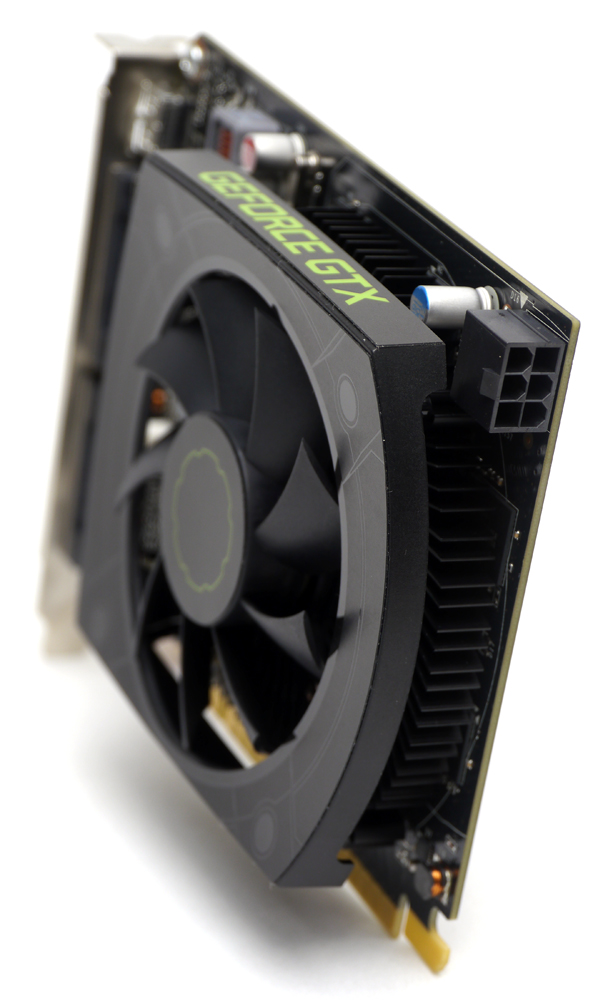

導風罩頂端有著顯眼的GEFORCE GTX字樣，1組PCI-E 6pin 12V電源輸入位於顯卡尾端
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/03.jpg

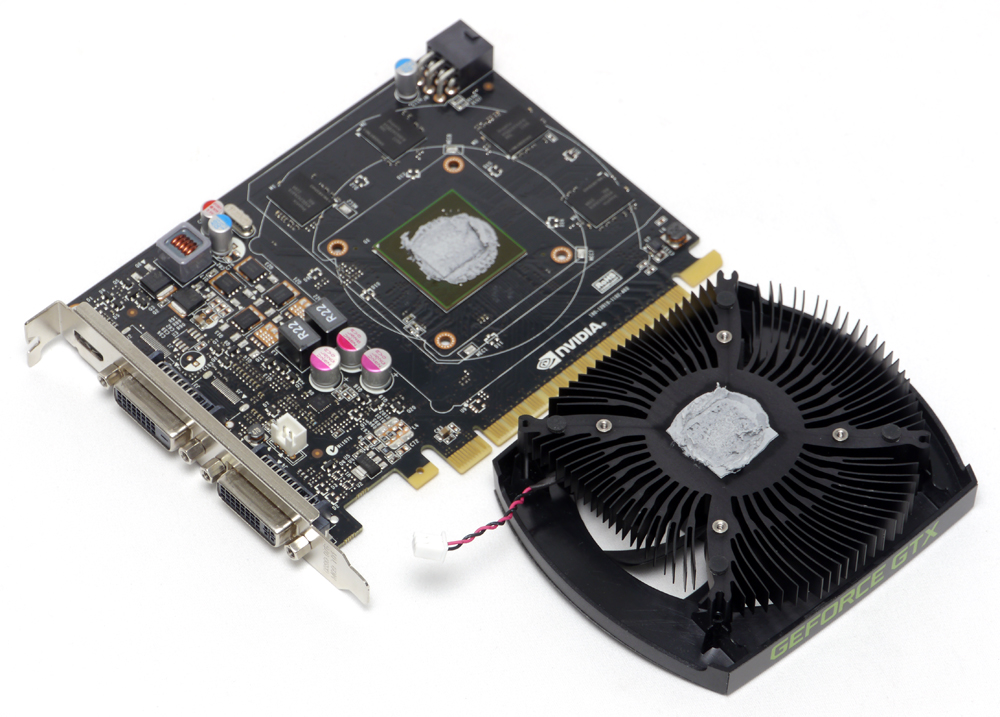

卸下散熱器
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/05.jpg

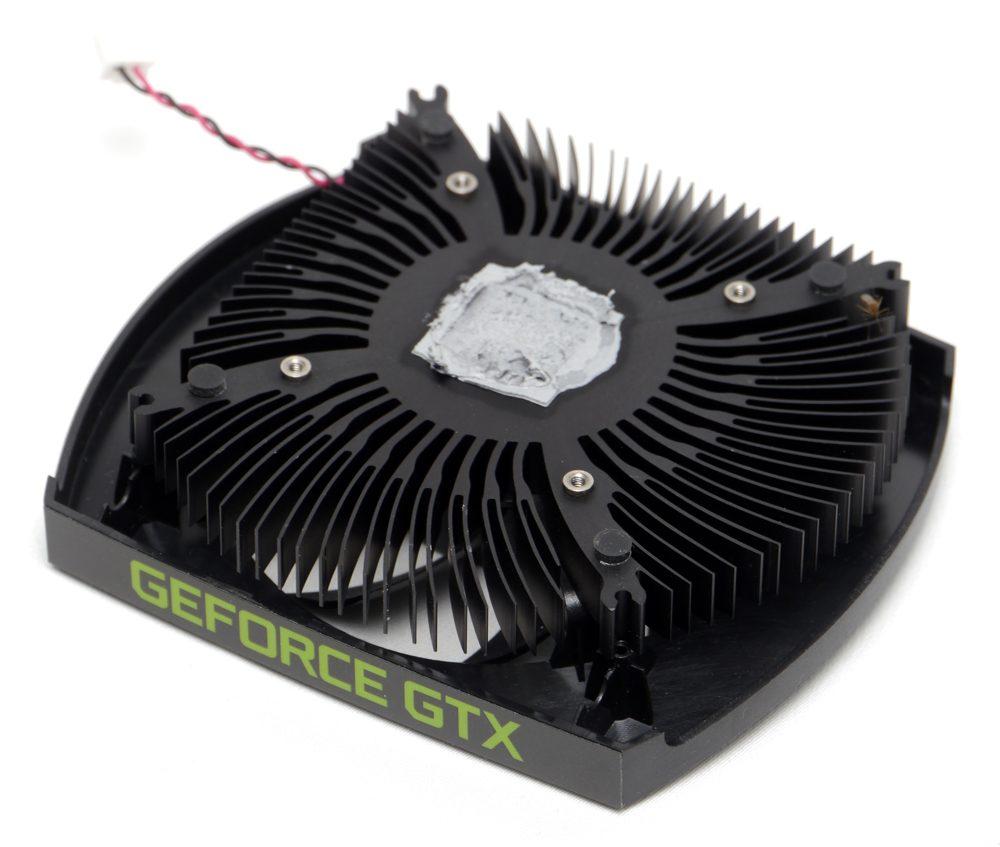

散熱器本體為鋁擠模塊製成
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/06.jpg

PCB本體
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/07.jpg

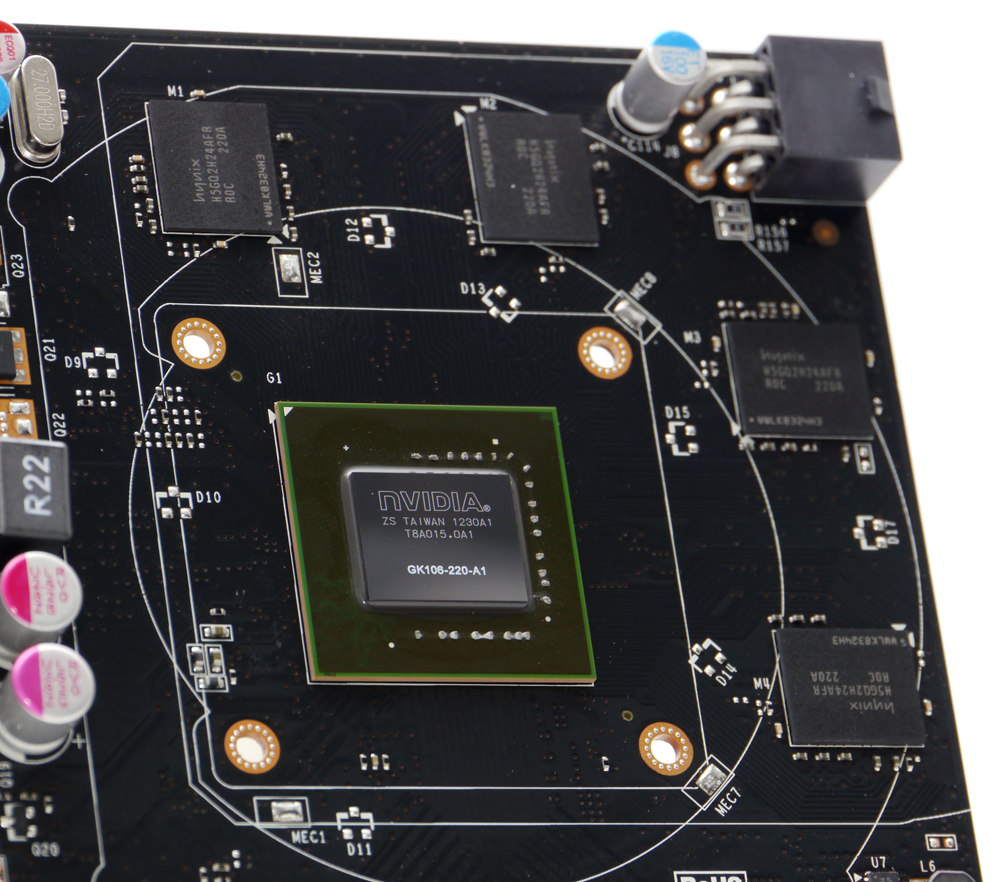

GTX 650 Ti的GPU本體，採用GK106-220-A1晶片
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/08.jpg

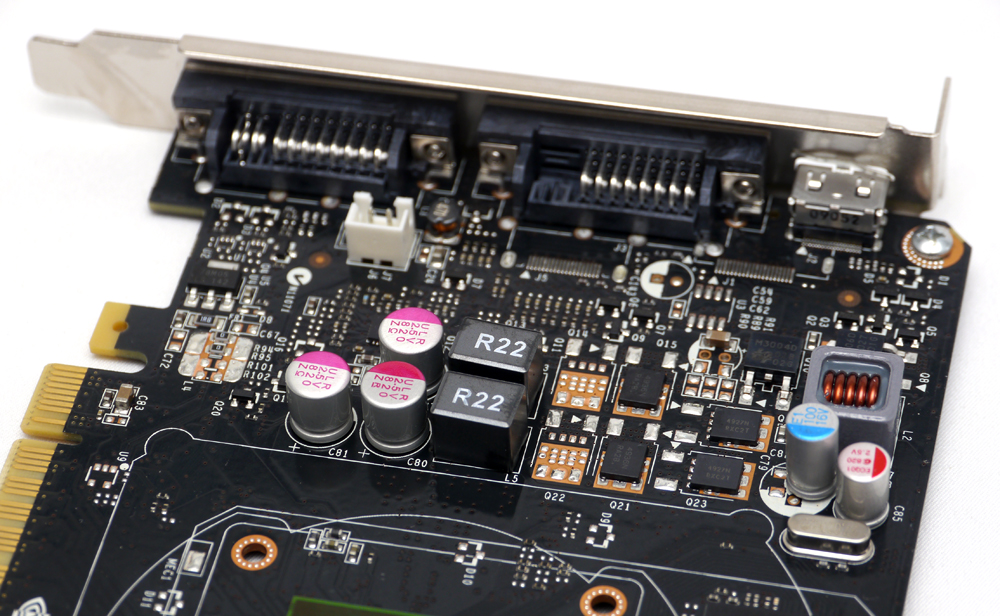

GDDR5顯示記憶體採用hynix H5GQ2H24MFR-R0C 2Gb的顆粒，共4顆構成1GB的容量

由於供電需求不高，僅使用2+1相供電
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/09.jpg

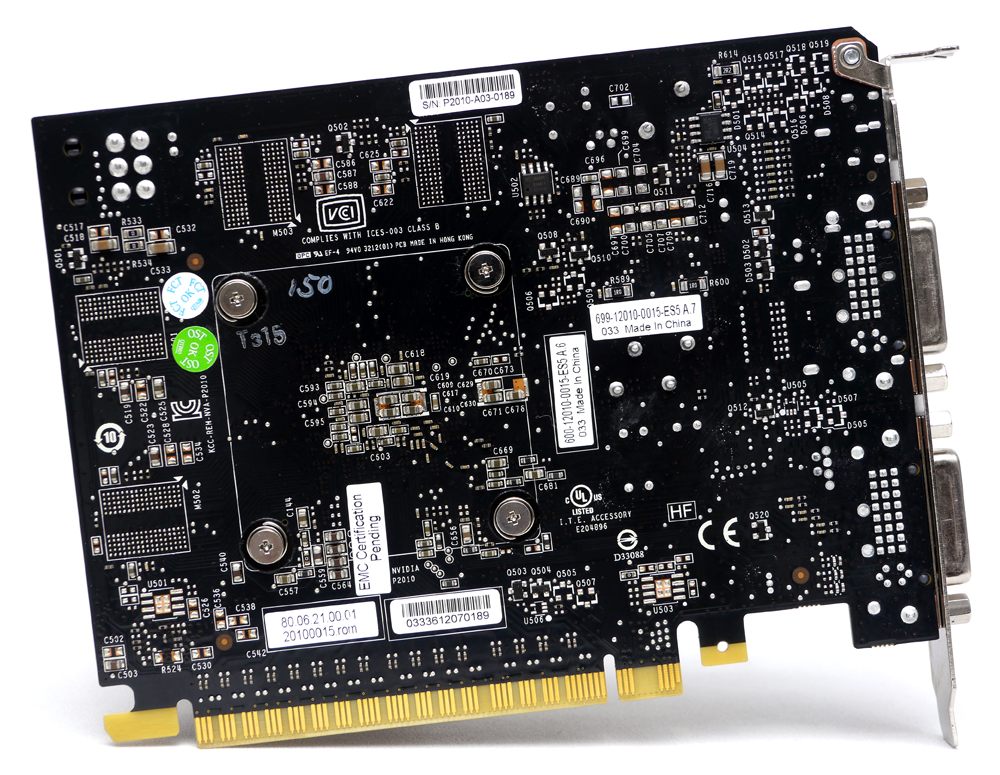

PCB背面的元件還是相當密佈，可見到類似記憶體的空焊點，
也許有機會推出擁有2GB顯示記憶體的版本
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/04.jpg

效能實測
測試平台與環境
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/10.jpg
CPU: Intel Core i7-3770X @ 4.8GHz
Cooler: Antec KUHLER H2O 920 改2D冷排
Thermal Compound: Antec Formula 7
MB: ASUS ROG Maximus V Formula
RAM: Avexir Core DDR3-2666 4GB*2
Graphic: nVIDIA GeForce GTX 650 Ti
Storage: Adata XPG SX900 SSD 128GB
PSU: Antec HCP-1200W
Chassis: Lubic Open Paltform 3
Monitor: Dell U2410
OS: Windows 7 64 Bit
室溫27?C，相對濕度56%

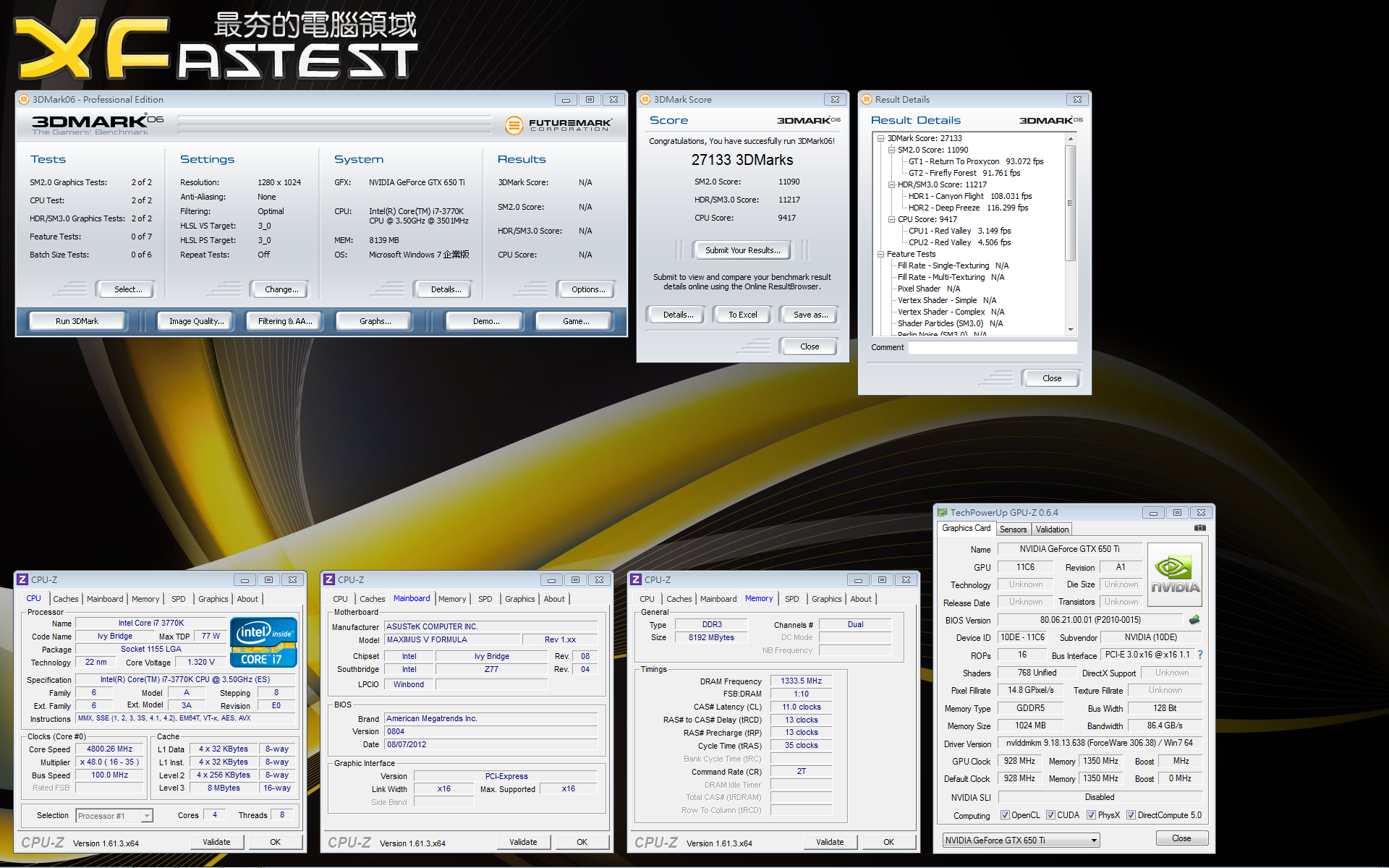

3DMark06 (DirectX 9)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/3DMark06.png

3DMark Vantage Performance (DirectX 10)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/3DMarkVantageP.png

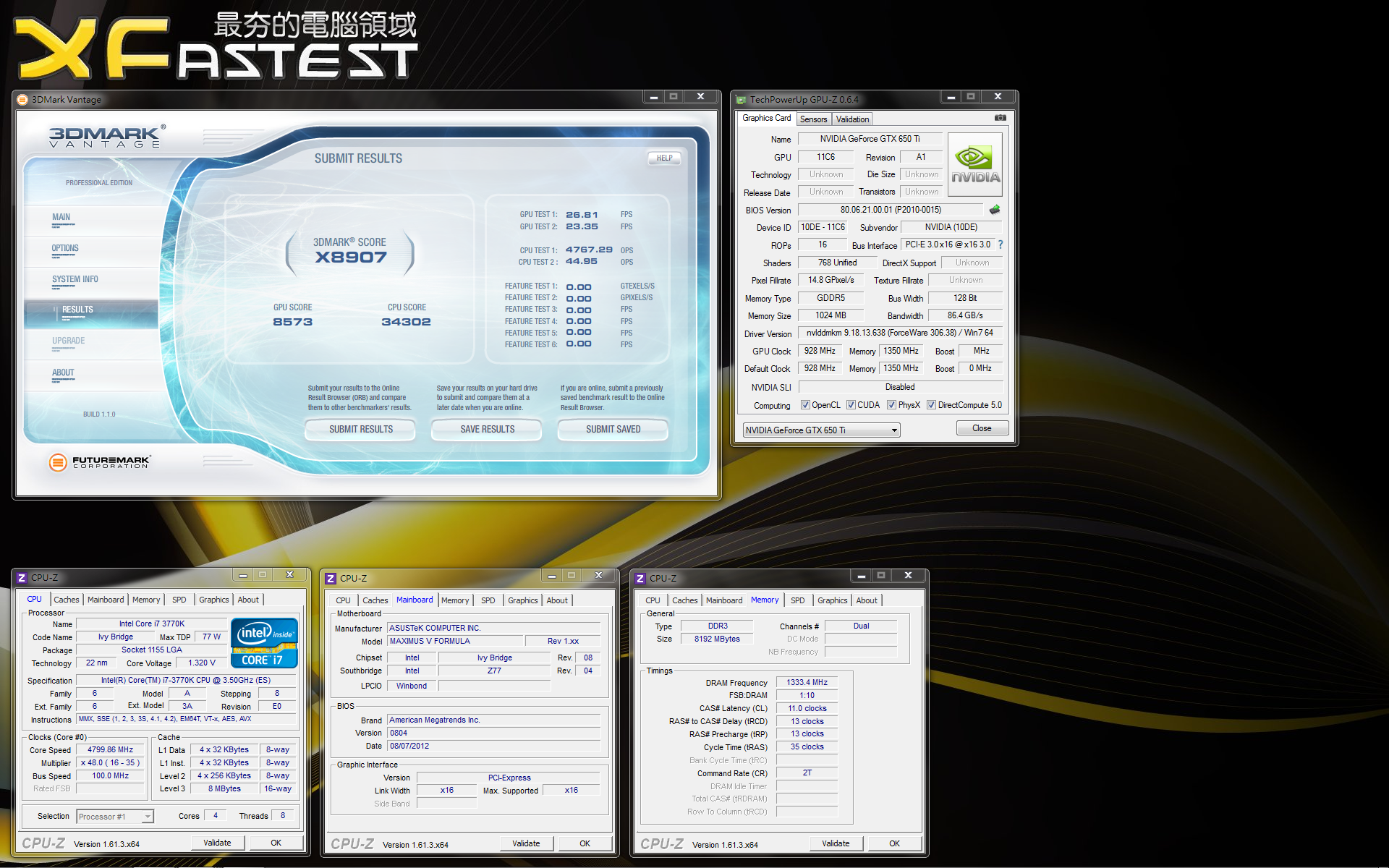

3DMark Vantage Extreme (DirectX 10)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/3DMarkVantageX.png

3DMark11 Performance (DirectX 11)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/3DMark11P.png

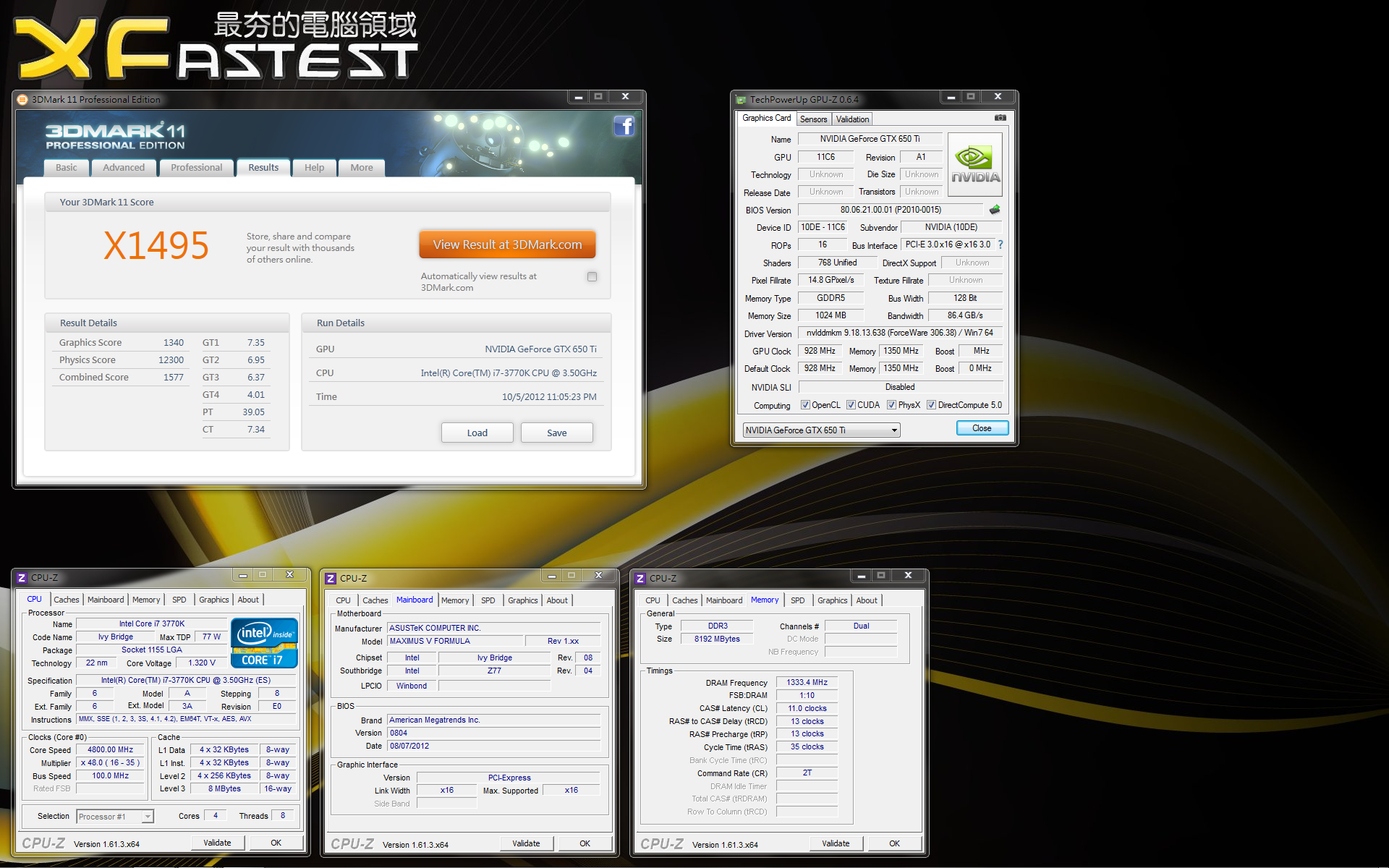

3DMark11 Extreme (DirectX 11)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/3DMark11X.png

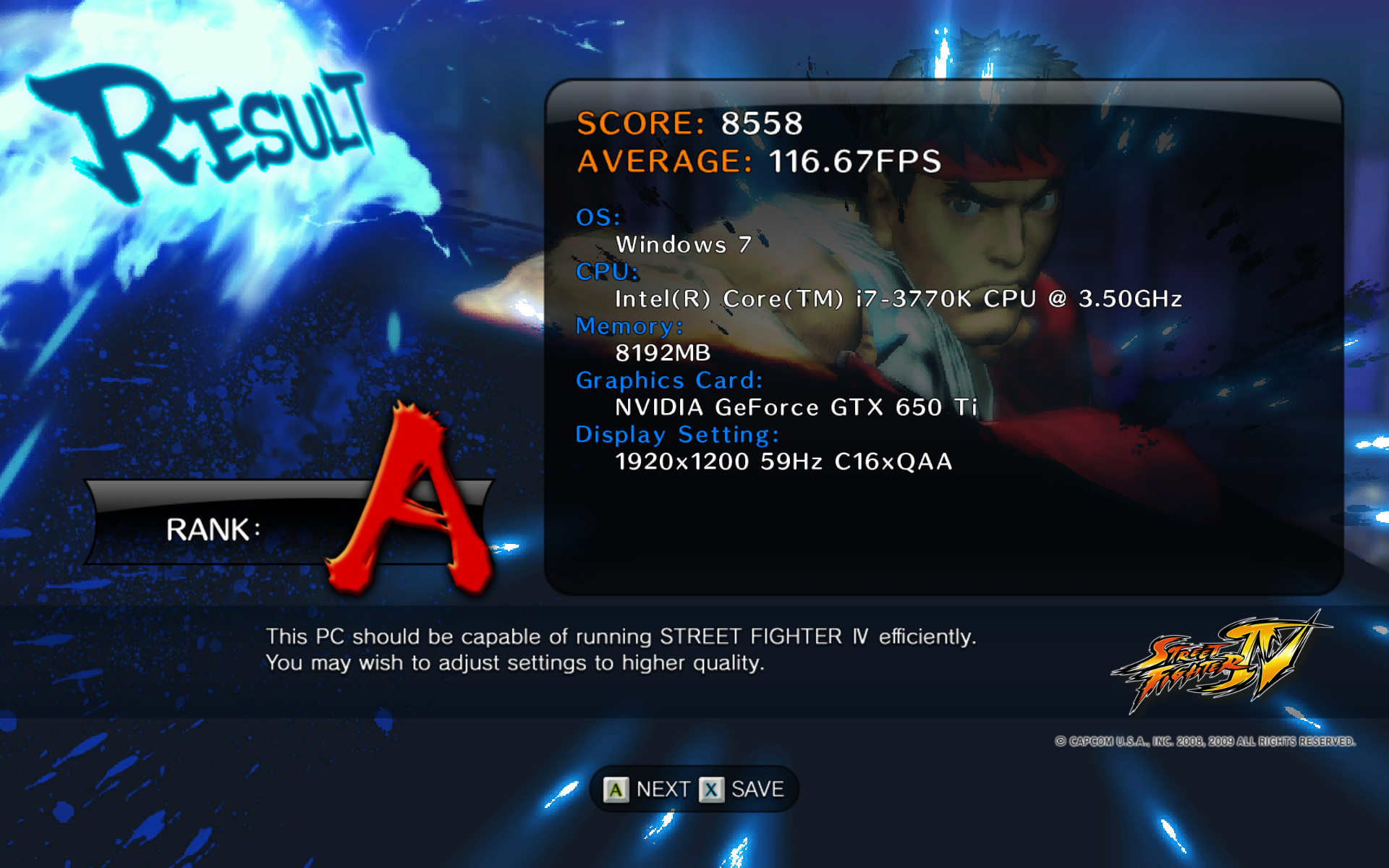

Street Fighter IV / 快打旋風 4 (DirectX 9, 1920x1200, 16xQ CSAA, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/StreetFighterIV.png

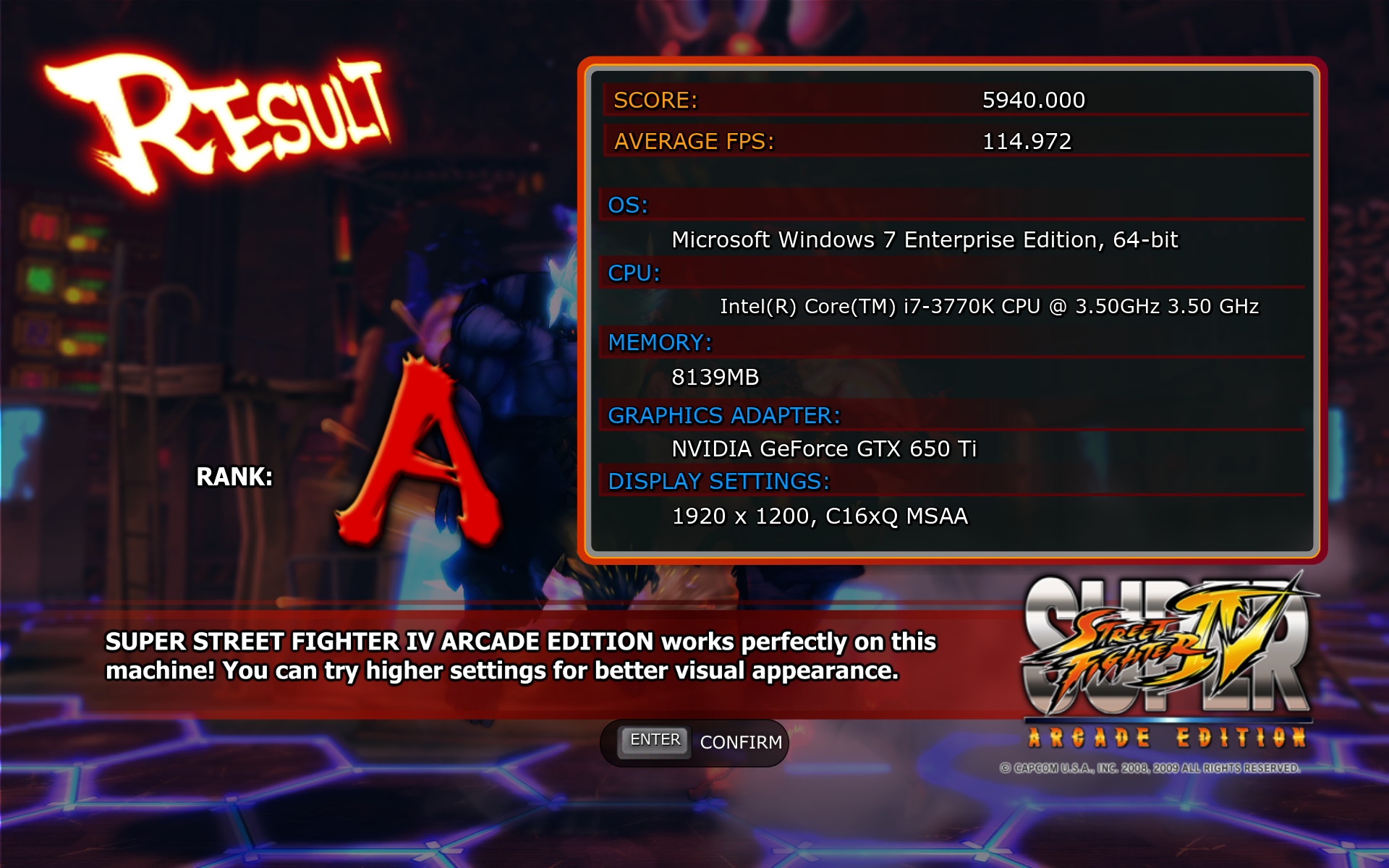

Super Street Fighter IV - Arcade Edition / 超級快打旋風 4 - 街機版
(DirectX 9, 1920x1200, 16xQ CSAA, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/SSFIV.png

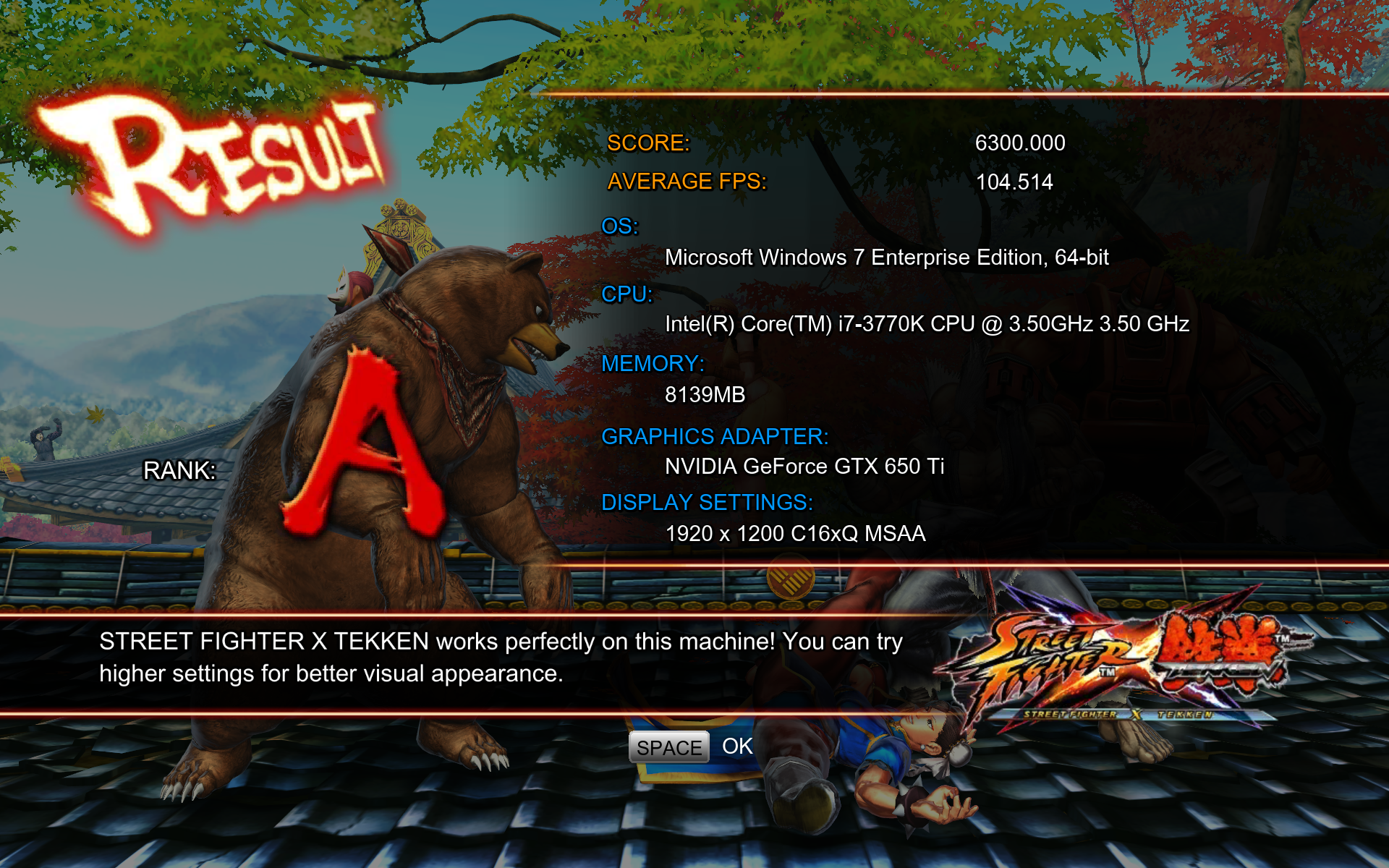

Street Fighter X Tekken / 快打旋風 X 鐵拳
(DirectX 9, 1920x1200, 16xQ CSAA, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/SFTK.png

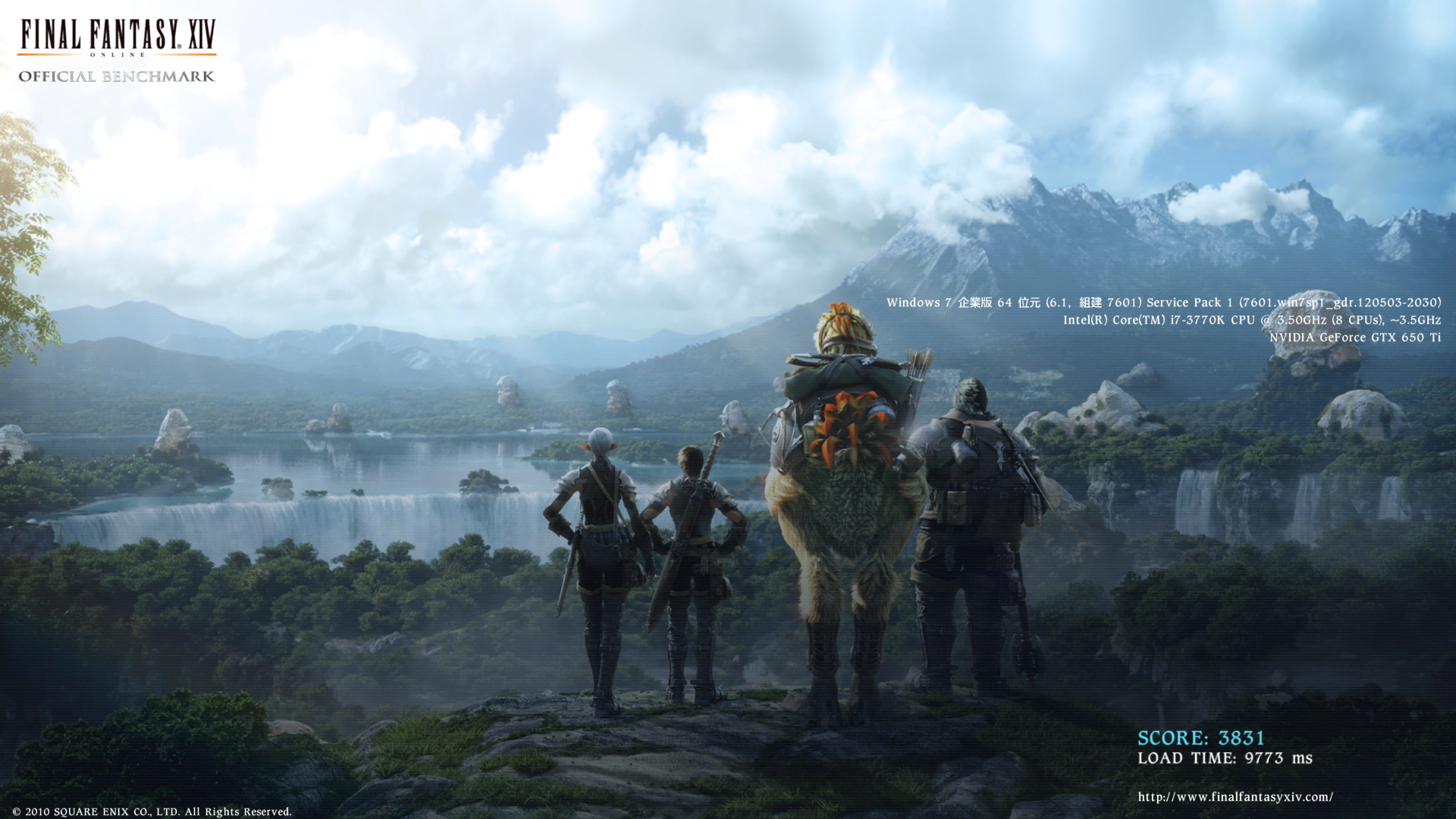

Final Fantasy XIV / 太空戰士 14 (DirectX 10, 1920x1080, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/FFXIV.png

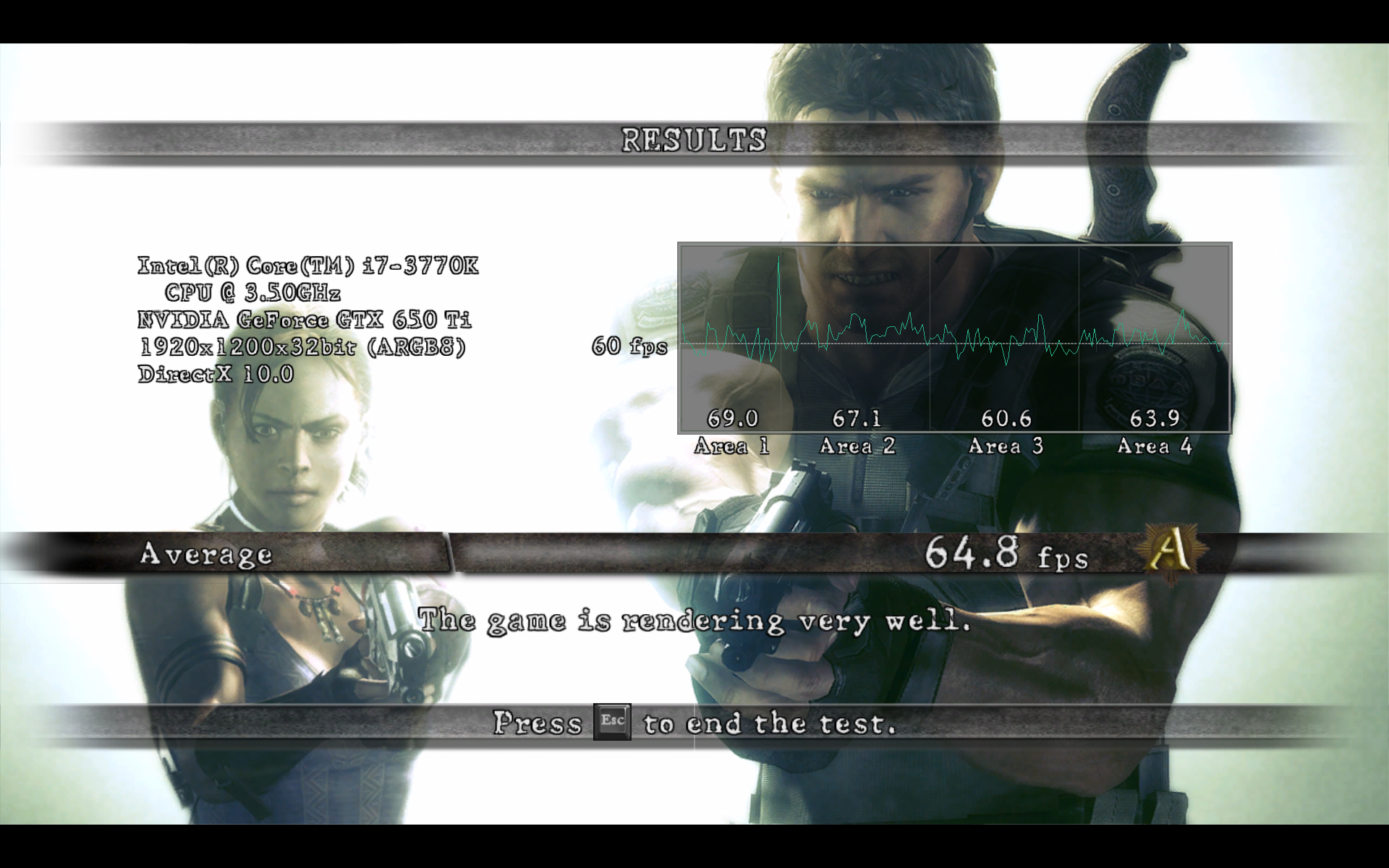

Resident Evil 5 / 惡靈古堡 5 (DirectX 10, 1920x1200, 16xQ CSAA, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/RE5.png

DiRT 3 / 越野精英賽:大地長征 3 (DirectX 11, 1920x1200, 16x CSAA, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/DiRT3.png

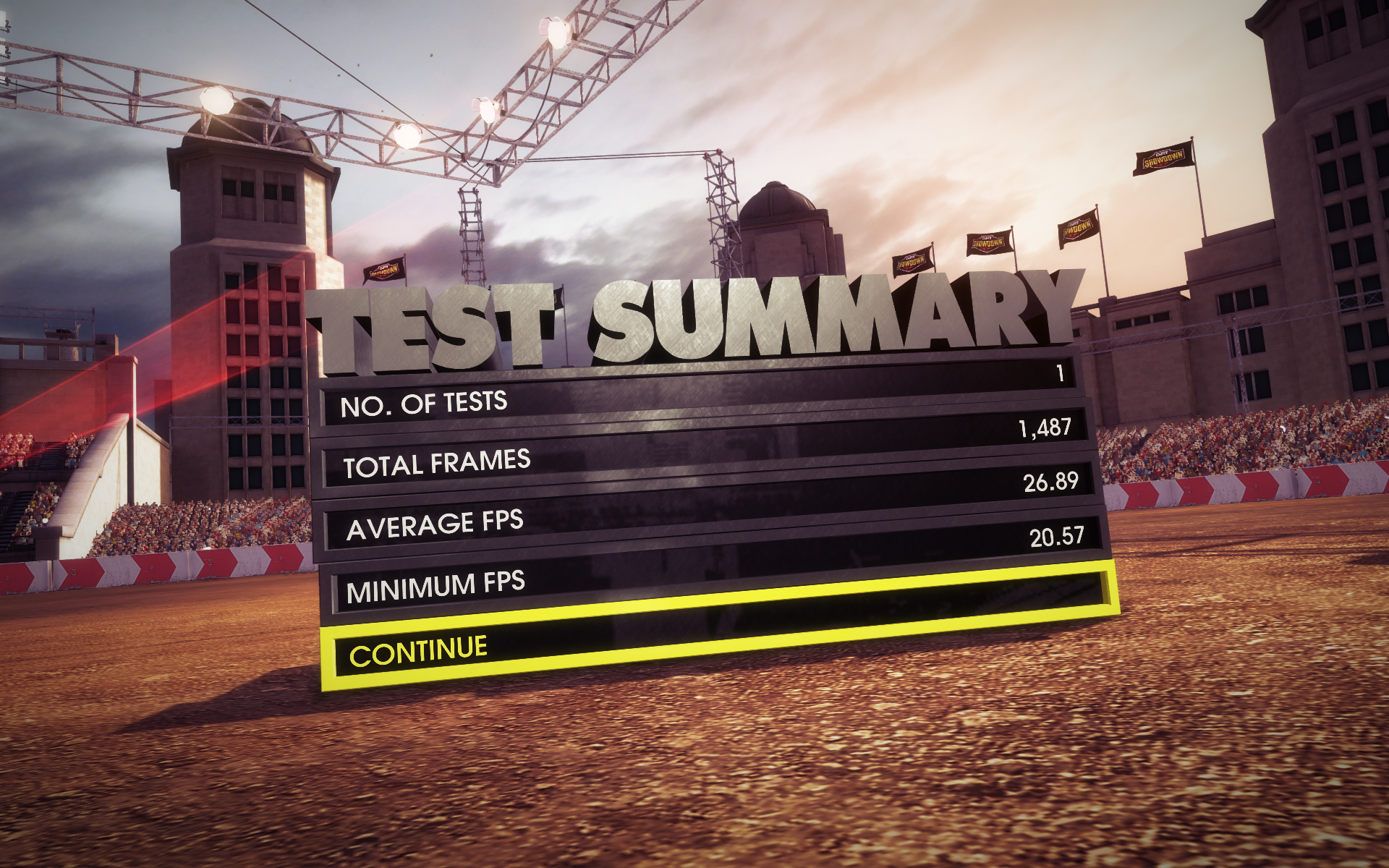

DiRT Showdown / 越野精英賽:一決高下
(DirectX 11, 1920x1200, 16xQ CSAA, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/DiRT-Showdown.png

F1 2012 (DirectX 11, 1920x1200, 16xQ CSAA, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/F1-2012.png

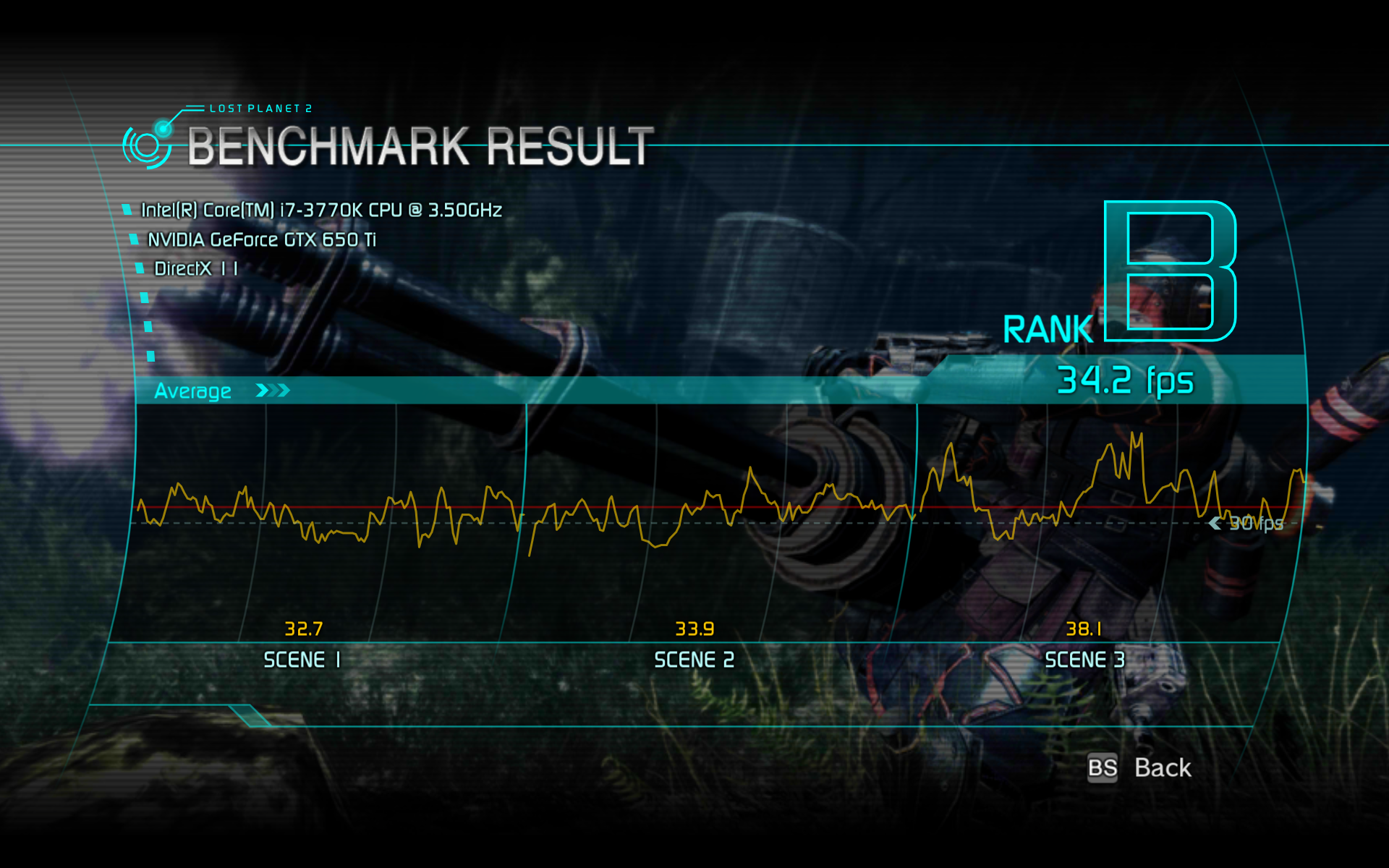

Lost Planet 2 / 失落的星球 2 (DirectX 11, 1920x1200, 32x CSAA, 特效全開)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/LP2.png＜

溫度與功耗
測試平台與成績引用自 XF顯示卡比較平台 http://www.xfastest.com/cms/VGA/
CPU: Intel Core i7-2600K OC @ 4.8GHz
Cooler: CoolerMaster V6-GT
Thermal Compound: Antec Formula 7
MB: ASRock Fatal1ty P67 Professional
Memory: Kingston HyperX T1 DDR3 @ 1600MHz 8-8-8-24
Power Supply: Antec SG1200W
Chassis: Lani-Li PC-P50R
http://pic.xfastest.com/elvis/XF-VGA/XF-VGA-Bench-01.jpg

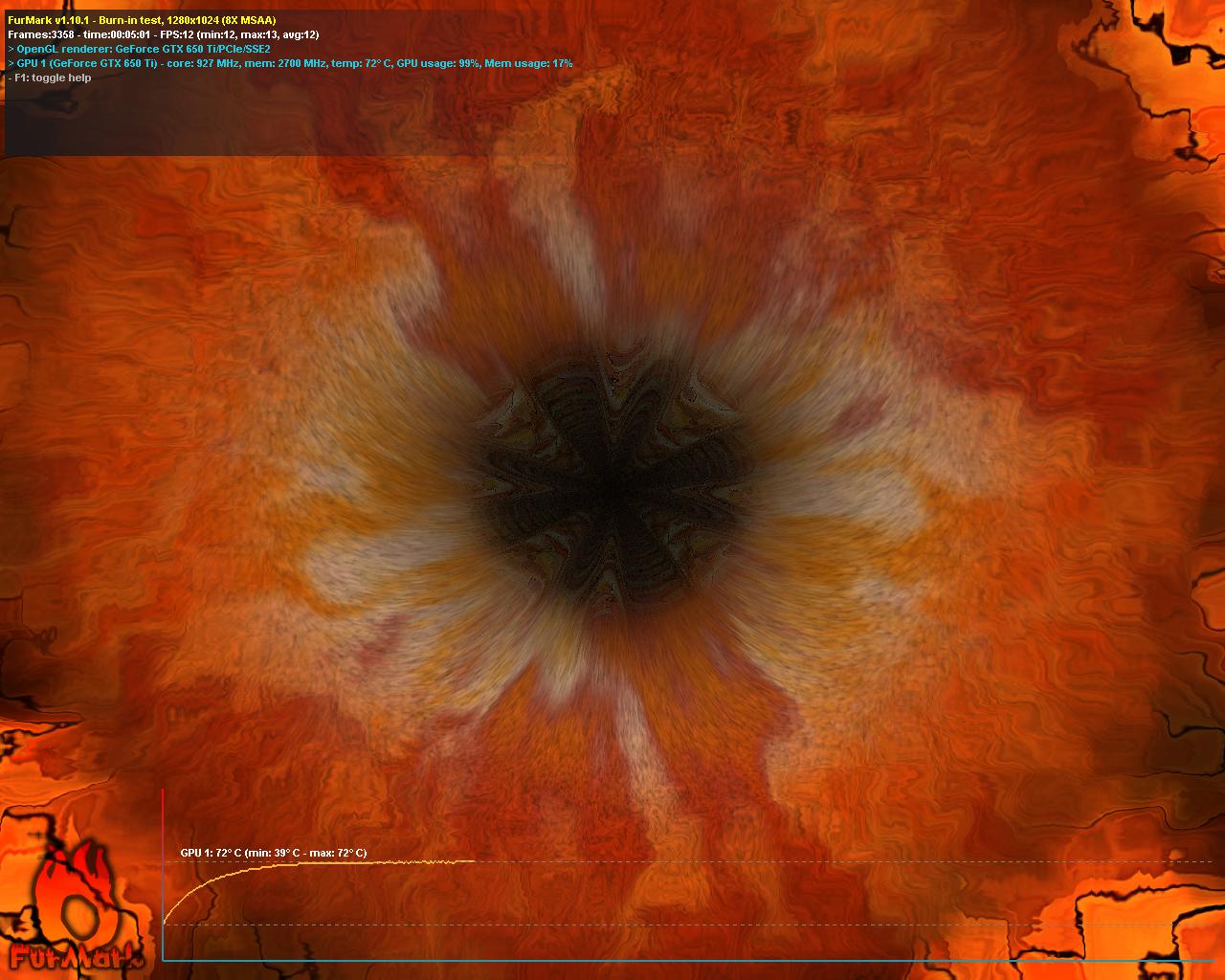

使用FurMark燒機5分鐘，最高溫來到72?C
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/FurMark.jpg

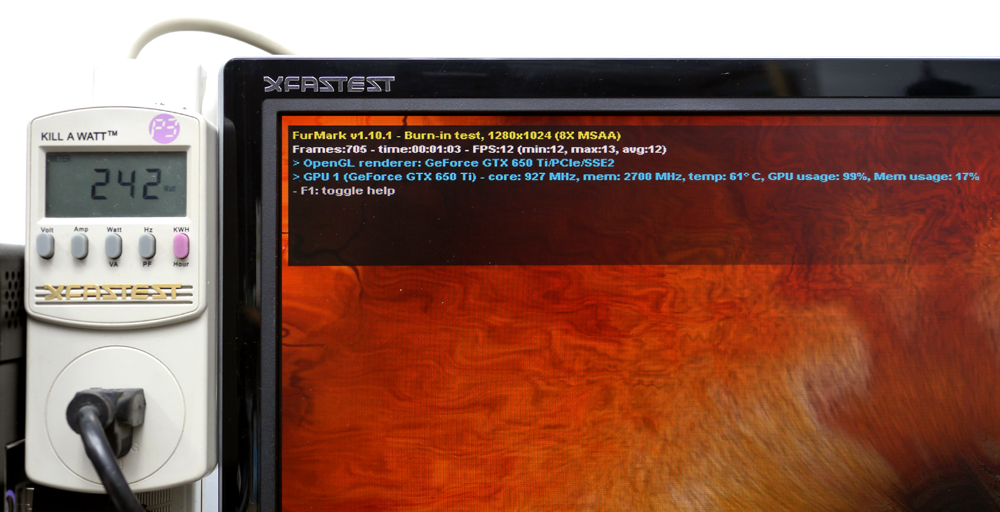

整機耗電最高為242W左右
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/Power.jpg

同級顯卡比較
測試平台與成績引用自 XF顯示卡比較平台 http://www.xfastest.com/cms/VGA/

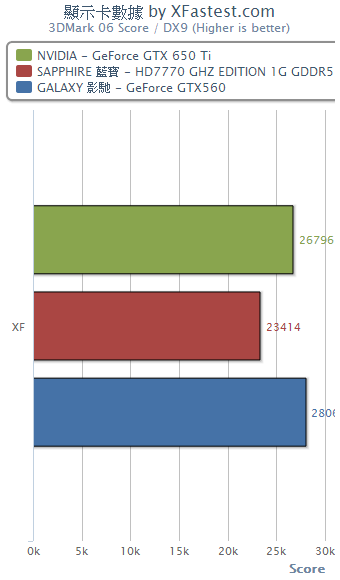

3DMark06 (DirectX 9)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/DX9.png

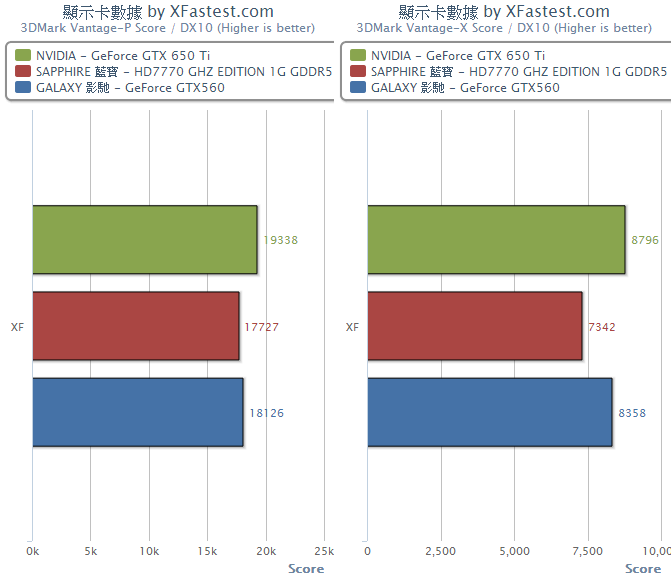

3DMark Vantage (DirectX 10)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/DX10.png

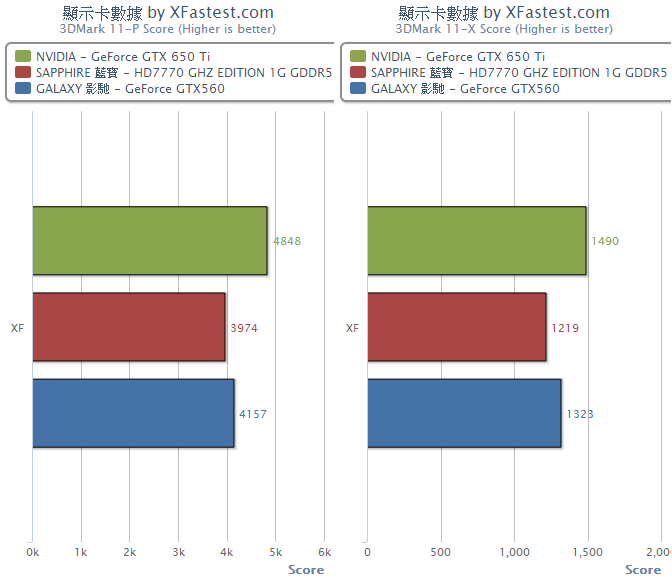

3DMark11 (DirectX 11)
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/DX11.png

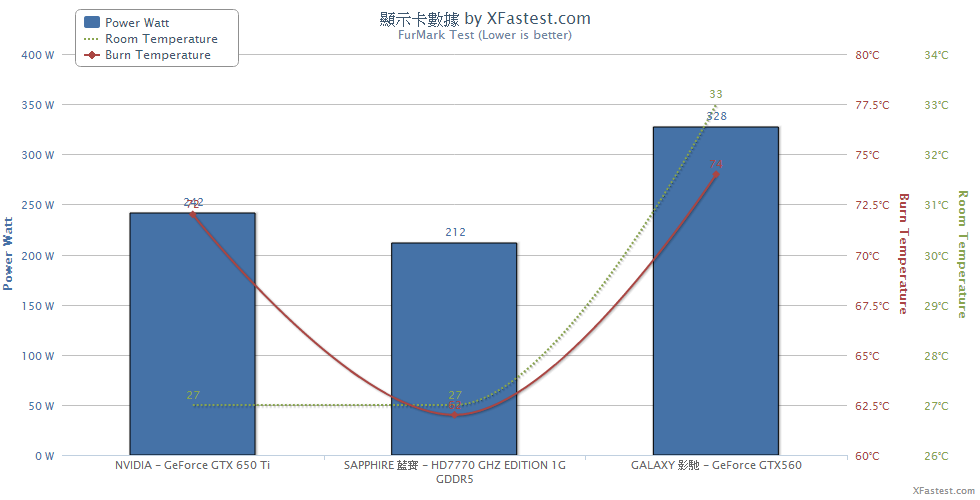

功耗狀況
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/Power.png

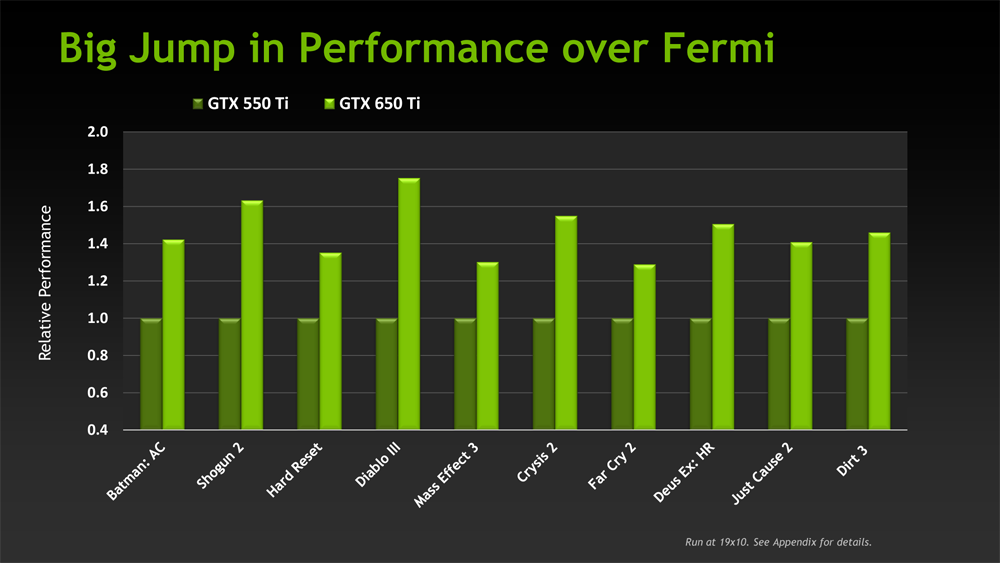

以下為官方所提供在FullHD模式下幾款新世代熱門遊戲特效全開的性能差異比較圖
對比上一代Fermi架構同位階的GTX 550 Ti，普遍有50%以上的性能增幅
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/Fermi.png

對於競爭對手相近價位的Radeon HD 7770，GTX 650 Ti也有20~60%的性能增幅
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/HD7770.png

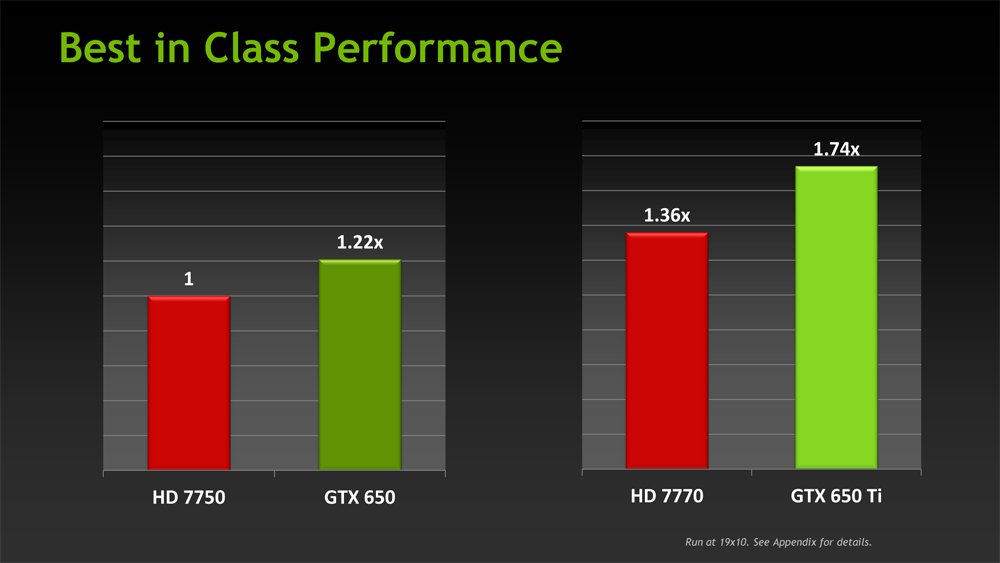

兩大陣營入門中階價位產品性能比較
http://picx.xfastest.com/elvis/Graphic/NVIDIA/GeForce/GTX650Ti/CapeVerde.png

同級顯卡比較
綜合以上性能表現，GeForce GTX 650 Ti在應付新世代DirectX 11遊戲時，
在全螢幕反鋸齒開到最大和其他特效全開的性能壓榨下，
大都還能維持30fps以上的畫面流暢度，
而幾款比較舊的DirectX 9/10遊戲則有60fps以上的畫面流暢度。

對比同級顯卡，性能方面樂勝競爭對手的Radeon HD 7770 GHz Edition，
也比自家前代Fermi架構再高一階的GeForce GTX 560還強，耗電更低了許多，
可見28nm製程的Kepler架構晶片在功耗控制方面的進步。

nVIDIA GeForce GTX 650 Ti官方預定的建議售價為US$149，
對照目前通路上Radeon HD 7770約在NT$4000附近的平均售價雖然高出了一些些，
不過考量到性能增幅、遊戲支援度和驅動穩定度，還是相當適合進階玩家選用!

--

--
