小弟的DA又開始連點了，這次沒辦法再寄回去利德更換新品了，因為它過保了 T.T
於是小弟就心想來換看看微動吧，頂多是把DA搞壞(反正都連點的那麼嚴重了，超難用)

首先小弟準備的器材有
1.焊槍
2.焊錫
3.吸錫器
4.烙鐵架+吸水海綿
5.焊油
6.新的微動開關
7.廢棄牙刷與去漬油

這次更換的微動開關為之前在德昌買的OMRON日製微動開關(D2F-01,D2F-3)

以下為小弟更換時簡單的圖片，用手機拍的，請見諒。

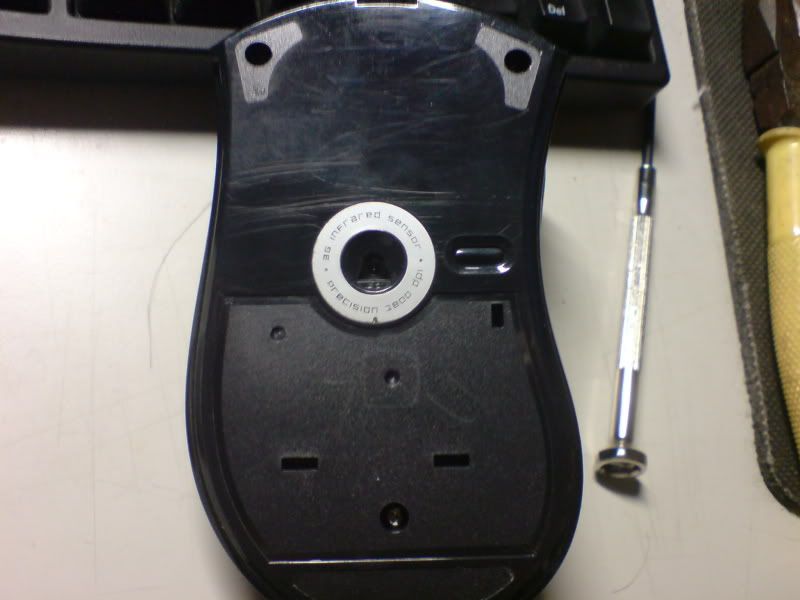

1.要拆開DA，要先將DA背面的三顆螺絲卸下，原廠出廠時把螺絲鎖的蠻緊的，拆卸時

請使用合適的十字起子，免得導致螺絲頭滑牙
http://i280.photobucket.com/albums/kk199/lacajason/DSC00438.jpg

2.拆開後會發現上下各有一塊PCB電路板，上面那塊是換微動開關時必須拆下的，

有兩根螺絲固定住，拆下後，還會看到有條2pin的電線連接上下殼，

此為上蓋Razer圖騰的呼吸燈電源，將其從PCB板拔下後便能將上殼分離，以利施工。

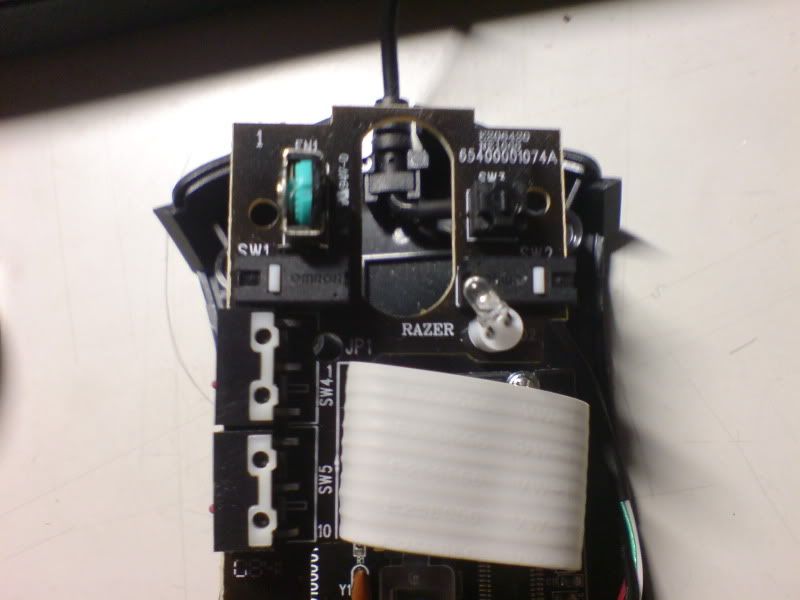

此圖為分離上下殼後的PCB圖片，可以看到兩顆已經連點嚴重的OMRON大陸製的微動開關
http://i280.photobucket.com/albums/kk199/lacajason/DSC00439.jpg

3.由於施工時只有小弟一個人，無法一邊拿著銲槍一邊拍照，不過小弟也不是電子相關

科系出身的，小弟這次也是第一次更換微動開關等相關電子零件，

小弟的焊接知識與準備都是看下列的教學檔案所學習得到的，在此也感謝作者詳細

的教導，讓小弟能夠順利完成微動開關的更換。

提醒一下，在使用吸錫器將不要的焊錫吸除後，微動拆卸時千萬不可硬拉，若拉不太動

表示還有焊錫沒有清乾淨，再重複清焊錫的步驟即可，以免強力拉扯導致將PCB板上的

銅箔拉扯下來。

PCB上微動開關有圖示，按照PCB上的圖示將微動插上去即可，注意一下別插反了。
(此圖忘記拍照了 orz)
http://webhd.xuite.net/_oops/lacayeh/gzu

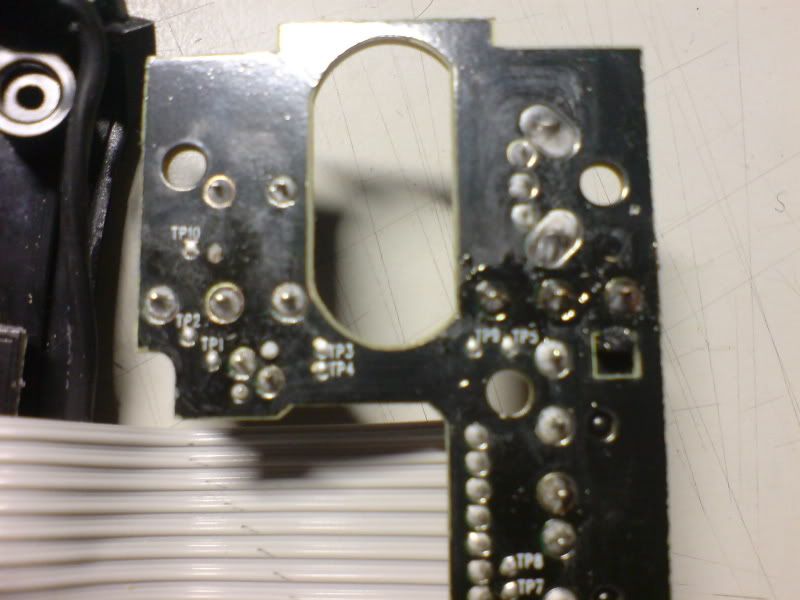

4.右邊的焊點是已經更換完成的樣子，PCB板上可以明顯看出一些焊錫的殘渣與焦油，此時

使用牙刷與去漬油便可順利清除，力量不可過大，適當即可。
http://i280.photobucket.com/albums/kk199/lacajason/DSC00441.jpg

5.使用相同的步驟將另一邊的微動開關也更換下來吧 :)

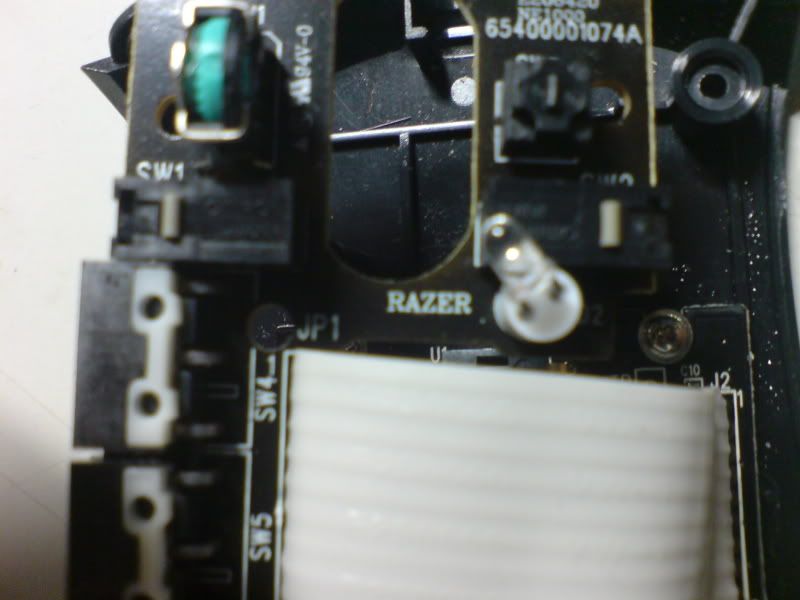

兩邊都換好微動開關了(左鍵:D2F-01 右鍵:D2F-3)
http://i280.photobucket.com/albums/kk199/lacajason/DSC00443.jpg

在D2F-01 D2F-3的手感上感覺不出太大的差異，按鍵力道似乎差不多，

不過D2F-3的回饋力似乎比較Q，或許是小弟的錯覺與誤判。僅給大家參考。

第一次換微動開關實在有點緊張，雖然開工前就有最壞的打算，沒想到更換的過程

並沒有想像中的難。


預祝大家往後更換微動開關都能順利 :D

--
