標題: [開箱] 冷酷的三眼魔王~ AC Accelero XTREME Plus 顯卡散熱器簡測
時間: Thu Jan 13 22:06:38 2011

冷&酷 好讀版
http://www.xfastest.com/viewthread.php?tid=56461&fromuid=38227
==============================================================================

話說冬天到了，大家電腦裡的風扇具備溫控功能的應該都會維持在比較低的轉速
但是熱情的GPU霸主~GTX480卻好像不是這麼的冷靜，
隨便跑一跑風扇又加速了起來，有夠吵的
為了擁有安靜的視聽享受，決心要把我的GTX480好好改造一番
Arctic Cooling在顯示卡專用散熱器的研發上不遺餘力
前陣子推出的Accelero XTREME Plus散熱器看起來非常的威猛
揪~竟~ 能不能鎮壓住超熱情的GTX480勒?

外包裝正面
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-01.png
透明的塑膠盒可以看到內部的散熱器，標籤上也特別強調"冷"&"靜"

外包裝背面
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-02.png
支援規格等資訊

配件
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-03.png
降壓線、簍空擴充槽檔板、爽度滿點貼紙、螺絲與墊片

Accelero XTREME Plus支援多種顯示卡，要安裝在GTX480必須搭配專用扣具VR004
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-04.png
詳情請見http://www.arctic.ac/en/p/cooling/vga/18/accelero-xtreme-plus.html

VR004詳細配件
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-05.png
更換用扣具、散熱膏、MOSFET散熱片*4、記憶體顆粒散熱片*12

散熱器本體
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-06.png
看起來非常有威力的三風扇

散熱器頂部
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-07.png
好潮的Accelero XTREME Plus Logo標籤

風扇近拍
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-08.png
11鐮刀，9cm的風扇

與GPU的接觸面
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-09.png
銅製底座，出貨時已經預先塗上MX-4散熱膏

風扇是4Pin的PWM溫控設計
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-10.png

非常有霸氣的5根熱導管
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-11.png

除了熱導管上的鋁鰭，與GPU接觸的銅製底座上也接有鋁鰭散熱片
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-12.png

另一側熱導管與超密集的鋁鰭
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-13.png

這次的最佳配角~華碩GTX480
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-01.png

瞧那精美的卡蹦貼
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-02.png

恐怖的五爪造型熱導管
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-03.png

煎板檯
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-04.png
有強大的GTX480火力支援，可以煎蛋的唷~

超潮的GeForce Logo
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-05.png

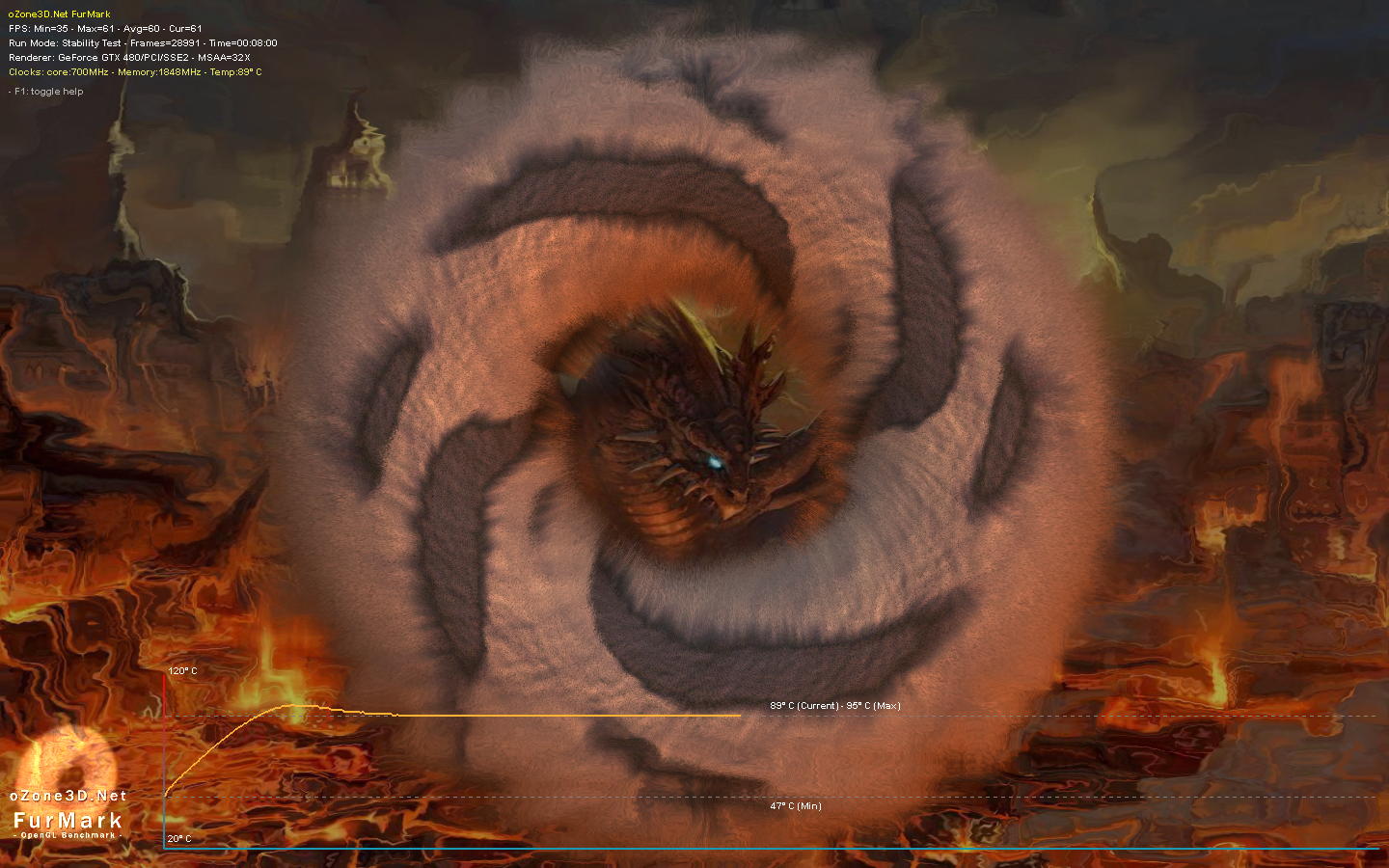

參考一下原廠公版Cooler裸機狀態燒FurMark的溫度表現
預設狀態
http://pic.xfastest.com/elvis/Review/AC-X+/FurMark-GTX480-Default.png
自我感覺超級良好的PWM溫控設計在GPU到達90ﾟC時逐漸讓風扇提高轉速，
最高溫到達95ﾟC，最後溫度穩定在89ﾟC

GPU/RAM超頻至800/2000MHz，風扇直接定速100%
http://pic.xfastest.com/elvis/Review/AC-X+/FurMark-GTX480-OC.png
燒15分鐘後溫度穩定在96ﾟC，此時全速運轉的風扇噪音快跟飛機起飛一樣了
以上都要Say Goodbye了~

拿掉原廠散熱器
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-06.png

散熱器與GPU & PCB的接觸面
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-07.png

齋戒沐浴後的模樣~
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-08.png

GPU與周圍的GDDR5顆粒
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-09.png

也是很熱情的MOSFET
http://pic.xfastest.com/elvis/Review/AC-X+/ASUS-GTX480-10.png

p穿上散熱片新衣的模樣~
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-14.png

記憶體散片
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-15.png

MOSFET散熱片
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-16.png

掛上三眼魔王的英姿
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-17.png

顯卡頂部照
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-18.png
看起來超厚，這樣應該總共佔掉3 Slot

顯卡底部照
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-20.png

顯卡尾端
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-19.png
突出的熱導管剛好小小整理一下風扇的電源線

顯卡背面
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-21.png
散熱器本體超過GTX480的PCB，卡長逼近30cm

上機測試囉~
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-22.png

測試環境
CPU: Intel Xeon E5620 @ 3.6GHz(200*18) with TurboBoost 4.0GHz
Cooler: CoolerMaster V8
Thermal Compound: Antec Formula 7
MB: ASUS Rampage III Extreme
RAM: OCZ DDR3-1600 Platinum @ 7-7-7-21
Graphic: ASUS GTX480
Audio: Auzentech X-Fi HomeTheater HD
Storage: Intel X25-M SSD 80GB
PSU: Hamer MIT 750W
Chassis: CoolerMaster HAF-922
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-23.png

室溫26.3ﾟC，相對濕度55%，蓋上機殼側板
http://pic.xfastest.com/elvis/Review/AC-X+/Accelero-Xtreme-Plus-24.png

Accelero XTREME Plus燒FurMark的溫度表現
預設時脈
http://pic.xfastest.com/elvis/Review/AC-X+/FurMark-AC-Default.png
15分鐘後溫度穩定在71ﾟC

GPU/RAM超頻至800/2000MHz
http://pic.xfastest.com/elvis/Review/AC-X+/FurMark-AC-OC.png
15分鐘後溫度穩定在77ﾟC

溫度比較圖
http://pic.xfastest.com/elvis/Review/AC-X+/Default.png

http://pic.xfastest.com/elvis/Review/AC-X+/OC.png

總結
看完以上的測試，三眼魔王Accelero XTREME Plus在溫度的壓制力表現真的是不同凡響
蓋上側板燒機與公版Cooler裸機狀態相差20ﾟC，更別提公版Cooler在蓋上機殼側板時
根本都快要壓不住GTX480的熱情
噪音部分11鐮刀/9cm風扇*3在待機的情況下幾乎都聽不太到，
超頻燒機時才略為聽的到些聲音，不過也是跟酷媽的V8差不多
雖然要花3張小朋友才能把這個三眼魔王帶回家，不過綜合以上表現
Accelero XTREME Plus稱得上是顯示卡的散熱霸主

--
