原文發表於傻瓜狐狸的雜碎物品
圖文好讀網頁:http://bit.ly/2IM7plu
------------------------------------------------------------------------------
https://pic.pimg.tw/showmer/1556026163-3639692718_n.jpg
我們為大家開箱過相當多的 ASROCK DeskMini 系列的迷你主機
http://www.fox-saying.com/blog/post/45048822
高靈活度的迷你準系統 華擎 ASRock DeskMini 110 迷你主機 開箱組裝
http://www.fox-saying.com/blog/post/45829290
華擎 ASRock DeskMini GTX (Z370) 迷你小主機也會有強悍效能 開箱組裝
http://www.fox-saying.com/blog/post/45957504-asrock-deskmini-310
華擎科技 ASRock DeskMini 310 專為 intel 第八代以後 CPU 設計的入門款 H310
miniSTX 迷你小主機開箱
http://www.fox-saying.com/blog/post/46666071
華擎 ASRock DeskMini A300 迷你小主機 AMD Ryzen 5 2400G 的最好夥伴 不能只有真香
! 還要有真相!
這一系列的主機擁有很高的自由度,且只要安裝原廠風扇就能順利使用
我們幫大家介紹完 http://www.fox-saying.com/blog/post/46664529
貓頭鷹 noctua NH-L9 系列 Low-Profile COOLER 迷你主機的高質感 CPU 散熱器選擇 之
後
不少朋友提出了許多的疑問和見解
包含了,表現不好、說不定沒有 Ryzen 原廠扇來得好、貓頭鷹太貴沒 CP 值等等
所以我們就很認真的打算開一系列的馬拉松測試散熱器安裝測試
https://pic.pimg.tw/showmer/1556028837-2330249924_n.jpg

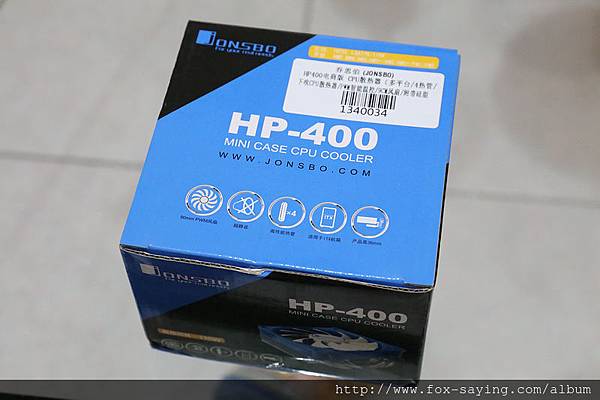

第二位登場的是[b] Jonsbo 喬思伯 HP-400 MINI CASE CPU 散熱器
https://pic.pimg.tw/showmer/1556026165-1436238069_n.jpg
先聲明,這顆散熱器在台灣不好入手
需要透過淘寶來購入,算上運費的話大概 600 新台幣有找,算是非常便宜的選擇
但.....可能發生的風險就得要自己承擔
比如說我們就遇到 Intel 用的扣具沒碾牙的新品不良狀況,現在還在跟賣家溝通如何搞
定
https://pic.pimg.tw/showmer/1556029176-1986096242_n.jpg?v=1556029178
Jonsbo 喬思伯 HP 400 這個散熱器的高度僅 36mm
從外觀比較上來看是跟 貓頭鷹 NOCTUA NH-L9 的高度相差無幾
但是....架構上來看,HP 400 多了兩根導熱管,一共四根
感覺上效能似乎會比 NOCTUA NH-L9 來得好
https://pic.pimg.tw/showmer/1556026166-1523382691_n.jpg

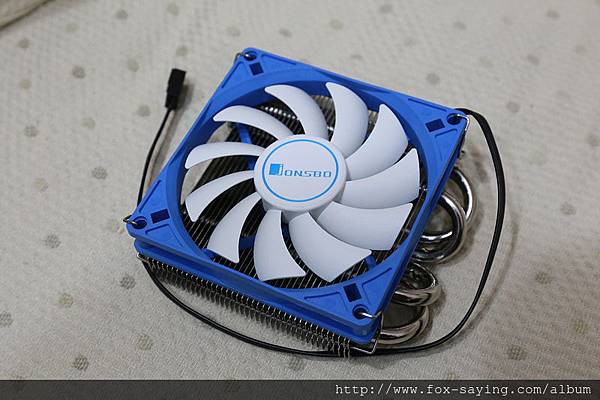

整體來說散熱鰭片比貓頭鷹少而且比較薄,但鰭片似乎有設計特別躲掉一些 MOS 的散熱
片
以符合大部分 ITX 規格的主機板
https://pic.pimg.tw/showmer/1556026166-3524451378_n.jpg

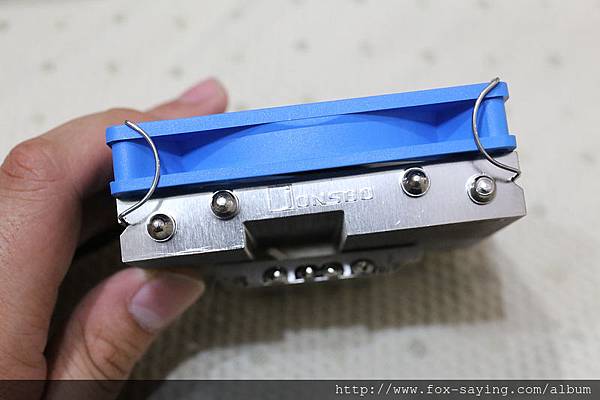

散熱底座為鍍鎳銅底而非導熱管直觸

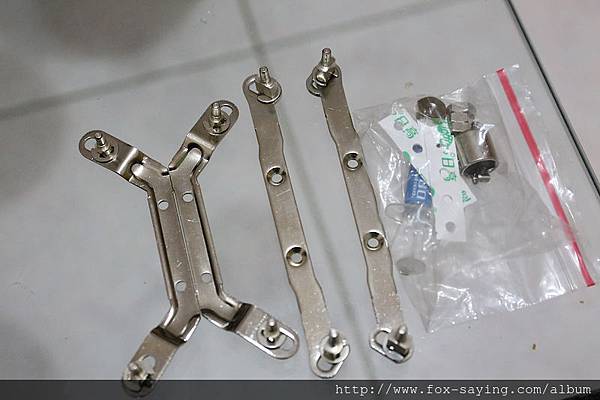

扣具需要再額外鎖上
底座接觸位置並非在散熱器正中央
所以某些主機板或是小主機可能會有干涉的問題存在
https://pic.pimg.tw/showmer/1556026166-1335075803_n.jpg

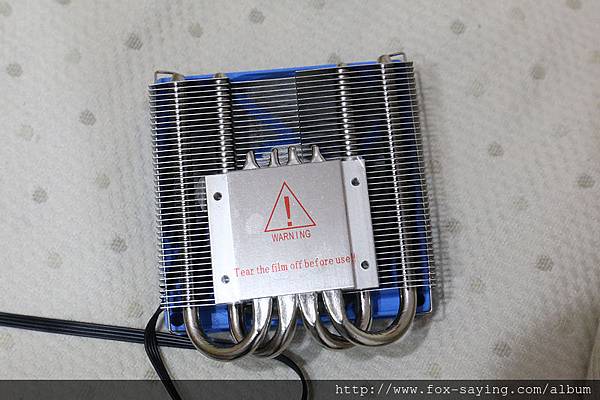

底部設計為導熱管後在焊上銅板設計
(請注意~銅板是熱傳導均溫設計的一種,但它不叫均熱板)
原廠說明指出為純銅焊接銅底,比直觸效能更好
該散熱器可以對應散熱功耗最底值約 110W
對於對岸品牌的 TDP 宣告,我大多只是參考一下罷了~不用太認真
https://pic.pimg.tw/showmer/1556026162-902988272_n.jpg

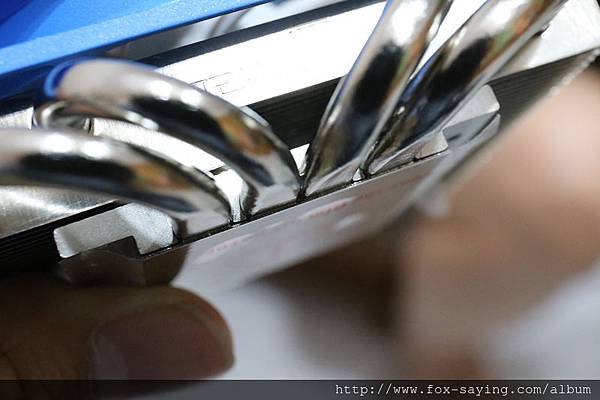

規格如下
散熱器尺寸:103X92X36MM
風扇尺寸:90X90X15MM
軸承類型:液壓軸承
工作電壓:12V
風扇介面:PWM 4PIN
風扇轉速:800~3000RPM±10%
風量:48.3CFM(MAX)
風壓:3.24mmH2O(MAX)
噪音值:14~33dB(A)
重量:380g
適用範圍:Intel LGA1156/1155/1150/775/AMD 全系列
CPU最大支持功率:≤110W
https://pic.pimg.tw/showmer/1556026162-2896392914_n.jpg

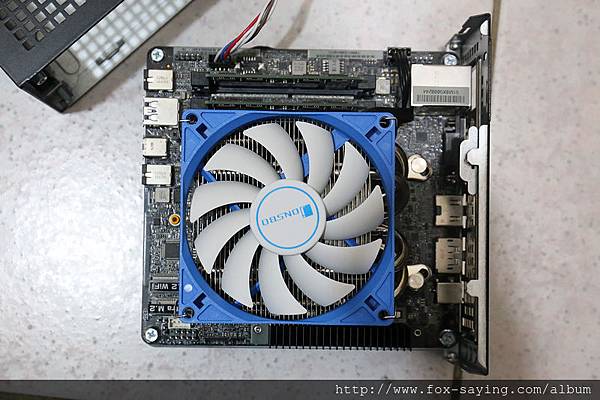

裝上 ASRock DeskMini A300
基本上只有將熱導管彎管處面向後檔片,這種安裝的擺放位置可以完全不干涉
https://pic.pimg.tw/showmer/1556026163-3639692718_n.jpg

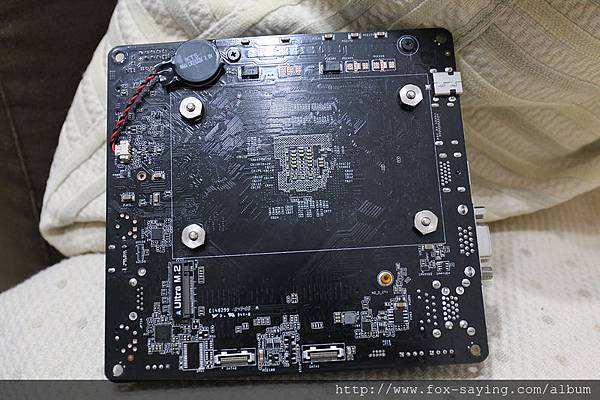

話說那個強化背板呢??
你怎麼能夠期待這個價位的 CPU 散熱器會有強化背板這種東西
所以....想要把 HP 400 安裝在 A300 或其他 AMD 家的 ITX 主機板上
請自行承擔主機板強度的風險, Intel 家的反而問題不大 (因為腳座之下都有強化背板)
https://pic.pimg.tw/showmer/1556026162-1810221865_n.jpg
A300 安裝 HP 400 可以完美躲過 Mofet 區的散熱片
同時和 A300 本身的機殼也完全不會有任何的干涉
https://pic.pimg.tw/showmer/1556026163-3512957489_n.jpg

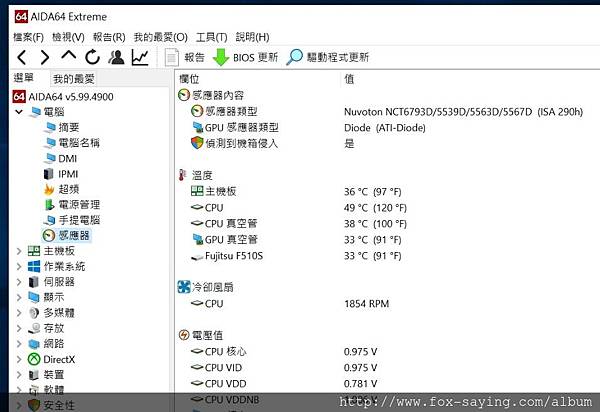

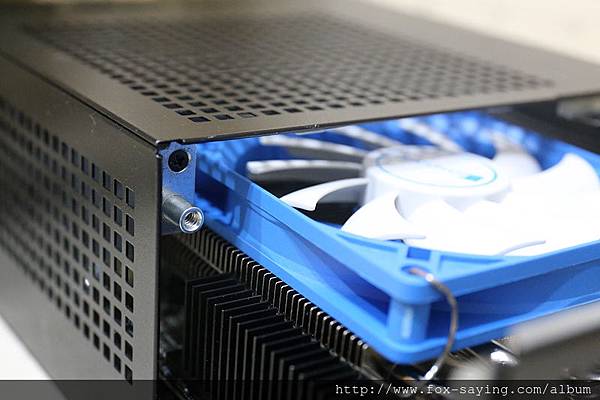

我們的測試目標當然是看看 HP 400 能不能壓制住 Ryzen 5 2400G
待機狀態下,CPU 約 49 度,風扇 1854 RPM
https://pic.pimg.tw/showmer/1556026163-3742944592_n.jpg

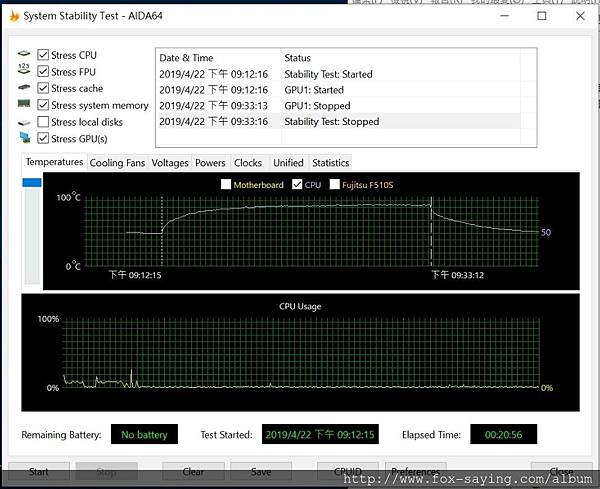

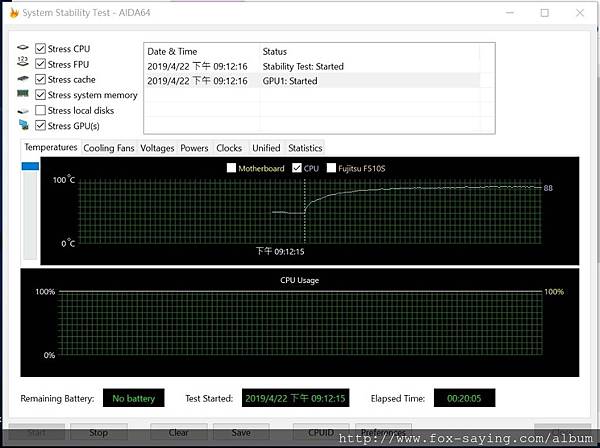

在散熱效能的壓力測試
咱們使用完全一樣的方式進行燒機測試
用 AIDA64 燒機個 20 分鐘,同時進行 CPU 與 GPU 的壓力測試(因為他們封裝在一起)
燒機 20 分鐘之後,最高溫度來到 88 度
https://pic.pimg.tw/showmer/1556026164-2142405017_n.jpg
降溫回到起始溫度 50 度左右
大約花了八分鐘的時間
HP 400 在高溫風扇轉速較高,產生的風壓大一點
所以整體效果也比 貓頭鷹 NOCTUA NH-L9a 好得多,多降了 3 度
https://pic.pimg.tw/showmer/1556026164-3641493007_n.jpg
簡單小結一下
簡單說四根導熱管的設計還是贏了兩根導熱管
但.....做工和美觀程度和貓頭鷹相比天差地遠
而且.....光是沒有強化背板這件事情應該就讓很多人會心裡毛毛的
所以貓頭鷹還貴的挺有理由的
另外將這顆風扇替代貓頭鷹風扇裝到 NH-L9 會如何 ???
肯定會更低溫,但會低多少我們懶得試
因為會買貓頭鷹散熱器的朋友多數不會容許這種噪音量的風扇出現在主機內
至於其他朋友想知道同樣在 ASRock DeskMini 系列 Intel 家的晶片組
如 DeskMini 310/110 或是 DeskMini GTX 系列可不可以安裝
結果
DeskMini 310/110----不能安裝
DeskMini GTX ------ 可以安裝 / 可能會和顯示卡的原始散熱器發生干涉 (看顯卡型號)
以上報告完畢 ~ 有問題請留言發問
