如何將Ryzen的原廠散熱器裝進ASROCK A300 - 3C

原文發表於傻瓜狐狸的雜碎物品
圖文好讀網頁版：http://bit.ly/2DAY0J3
------------------------------------------------------------------------------


這是一篇簡單的改裝方法記錄教學文

在開始之前您必須先認識 ASROCK DeskMini A300 這部迷你主機
http://www.fox-saying.com/blog/post/46666071
華擎 ASRock DeskMini A300 迷你小主機 AMD Ryzen 5 2400G 最好夥伴 不能只有真香!
還要有真相!

https://pic.pimg.tw/showmer/1555264931-4109076947_n.jpg

在該篇文中我們知道 ASROCK 有隨包裝贈送一顆 FM2 APU 用的 65W 散熱器

該散熱器雖然號稱 65W 但是其實那也不過是一般使用下堪用

刻意燒機測試的話應該會跑出超過 95 度的高溫，甚至可能會發生降頻

只是因為 DeskMini A300 的迷你機身對散熱器的高度有限制

所以對沒有基本改裝技術的使用者來說～不花錢的最佳選擇貌似就是這顆散熱器了

(花錢的話可考慮裝這顆 http://www.fox-saying.com/blog/post/46664529
貓頭鷹 noctua NH-L9 系列 Low-Profile COOLER，易取得且容易安裝)

https://pic.pimg.tw/showmer/1555918041-3918117072.png?v=1555918044

但是～～～真的只能這樣嗎？？？

Ryzen 的原廠散熱器看起來散熱能力應該比這一顆好多了

就真的不能在這裡用嗎？？？

https://pic.pimg.tw/showmer/1555919104-1920910320_n.png?v=1555919105

其實可以的～且就算不懂改裝的你也能輕鬆完成

只要把這個圓環拆下來就好了

https://pic.pimg.tw/showmer/1555919875-686156135_n.jpg?v=1555919876

它只是用卡榫固定的，小心拔開就好

https://pic.pimg.tw/showmer/1555920392-1968787590_n.jpg?v=1555920393

安裝時注意一下特別凸出的那一面不要貼著機箱，這樣就好

https://pic.pimg.tw/showmer/1555926454-3761254295_n.jpg

因為裝錯邊這邊就會撞到，推不進機箱內

https://pic.pimg.tw/showmer/1555926721-3399179032_n.jpg?v=1555926722

這樣唯一會卡到的點就只有這裡

https://pic.pimg.tw/showmer/1555926863-173848747_n.jpg?v=1555926864

因為這裡的鐵件較有彈性，所以只要用手指稍底一下就可以讓它高出風扇框來把主機推入
機殼

https://pic.pimg.tw/showmer/1555926985-3929980114_n.jpg?v=1555926986

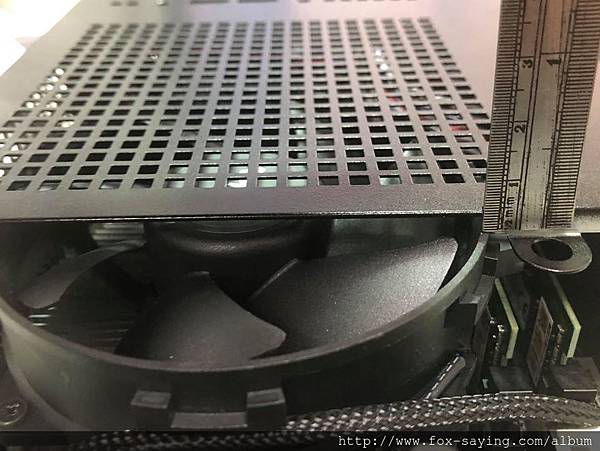

推進去後鐵件會因為自身的彈性回復原狀

可以看到風扇離頂部大約還有 3 mm

https://pic.pimg.tw/showmer/1555927131-512847235_n.jpg

安裝完成~~~一樣沒花錢買改裝風扇

溫度懶得測了

個人推估因為風扇的轉速與風壓都較貓頭鷹的強~就算散熱本體較弱應該也可以得到差不
多的效能

除了風扇的噪音比較大且沒辦法利用 COM Port 來改裝些新玩法之外，沒什麼缺點

(如下圖這樣玩就會干涉到)

https://pic.pimg.tw/showmer/1555927440-1401751434_n.jpg?v=1555927442

最後整機完成照

想知道無線模組怎麼裝請看
http://www.fox-saying.com/blog/post/46058709
[教學] 如何安裝 ASRock DeskMini 系列的 Wifi / 藍牙模組


https://pic.pimg.tw/showmer/1555927519-356040815_n.jpg?v=1555927520
