打造大牧場(裝機整線心得分享) - 3C

By Mary
at 2011-10-01T23:12

Table of Contents

網頁好讀版:http://roy731.pixnet.net/blog/post/37886138

原本使用小筆電接外接硬碟當下載機，最近覺得硬碟空間不足

但是USB已經不夠用了...因此有了把舊電腦零件組成動物機的念頭

以訴求容量要大.溫度低且安靜為目的 (耗電絕對比不上NAS跟新出的低功耗零組件)

以下介紹一下所使用的零組件，黃色字為已有的舊零件，綠色為新購入之零件

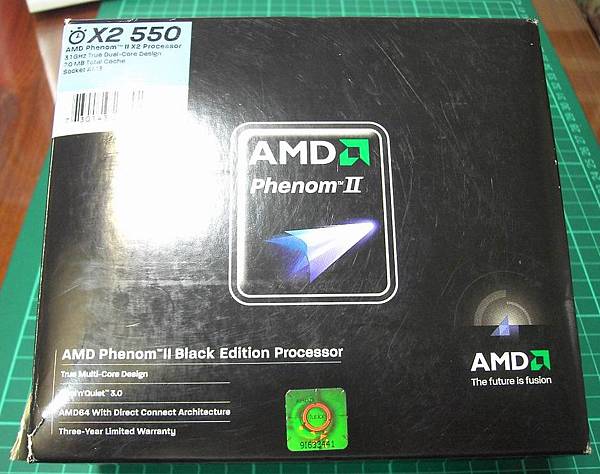

CPU:AMD Phenom II X2 550BE
http://pic.pimg.tw/roy731/1317312515-3543521269_n.jpg

主機板:DFI友通 LANPARTY DK 790GX-M2RS
http://pic.pimg.tw/roy731/1317312895-1820088932.jpg

記憶體:DDR2_800 2G * 4 (威剛小粉紅*2、Corsair*2)

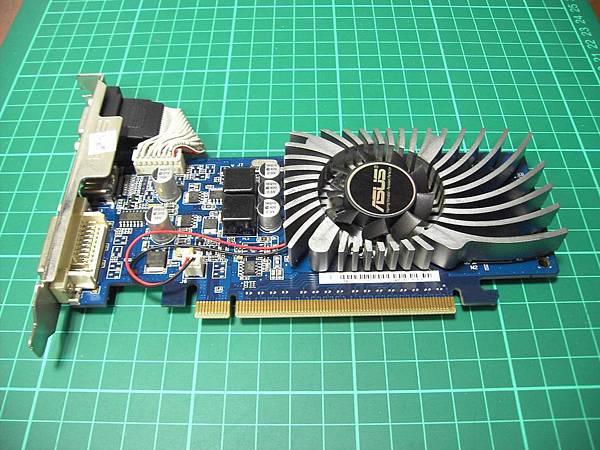

顯示卡:華碩NVIDIA GeForce GT 210
http://pic.pimg.tw/roy731/1317200346-4058931492_n.jpg

特別裝上這張卡是因為KVM的需求，不玩遊戲所以可以用就好

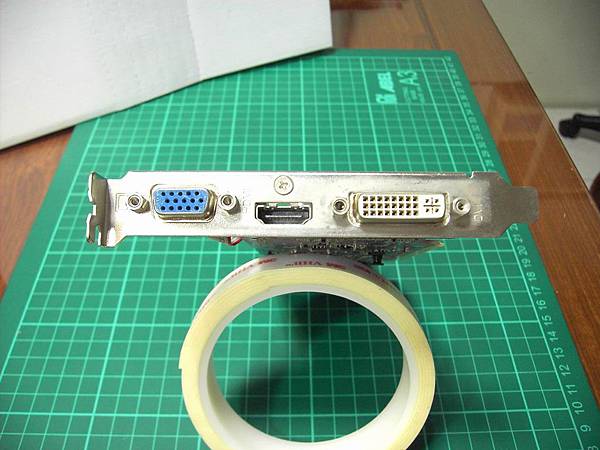

正面:雖然散熱看起來很弱但其實原本晶片的溫度就不高，很安靜~

介面有D-SUB(VGA)、DVI 、HDMI
http://pic.pimg.tw/roy731/1317200347-3717391225_n.jpg

燒錄機:Liteon iHBS212 12X 內接式 BD 藍光燒錄機
http://pic.pimg.tw/roy731/1317200335-3886159434_n.jpg

會特別購買BD燒錄機是因為機器與空片價錢也已經蠻合理了

Liteon iHBS212(折購物金後$2399) ， BD空片25G約$35

日立5K3000 2TB(缺貨中)、Seagate Green 2TB(折購物金後$2239 漲價了...默)

其實算起來買硬碟來放便宜了一些~而且時間成本大勝，光碟還要整理檔案還要燒錄，

硬碟切成一塊格式化就能用，找檔案也方便多了~

如果可接受硬碟比較容易受損的風險，使用外接硬碟座是個可行的方案～

雖然硬碟比較便宜，但是機殼空間已經塞滿了，所以這算是另一個備用的方案

硬碟:WD 160G(系統碟) 、日立 7K3000 2TB SATA3 * 8

UDN我不同時間點購買都是威健貨

UDN經過我抱怨出貨廠商要貼代理貼紙，用小刀割傷硬碟，希望他改進不要刮傷後

最新購買的已經沒有破壞包裝，讓我小驚訝抱怨原來有用阿XD

（其實貼紙不貼無所謂吧，反正代理商都有紀錄SN碼）

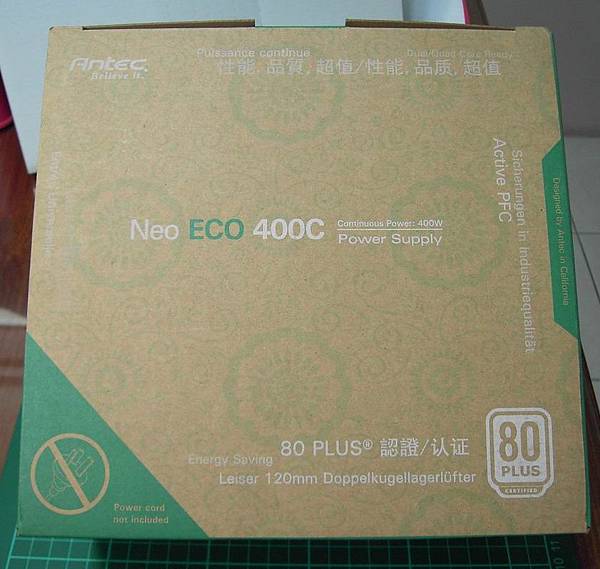

電源:Antec neo eco 400w
http://pic.pimg.tw/roy731/1317350867-1061162111_n.jpg

會選這個電源的原因是.....便宜(遮臉)

其他大廠400W都比他貴了一些，他的線材很細心的全都用不織網包覆

整線時看了心情也好很多~~

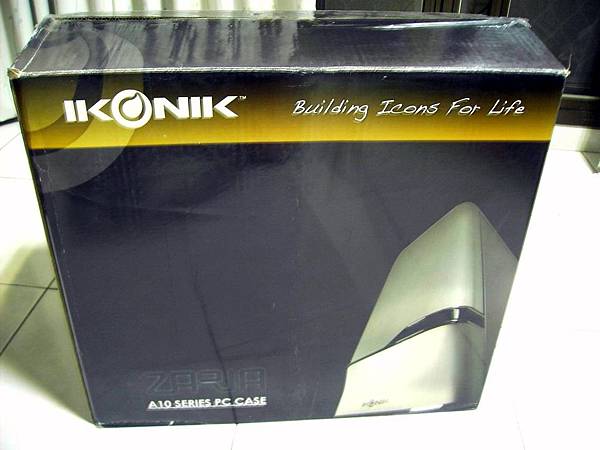

機殼:IKONIK 瑞亞系列A10 鋁面板機殼
http://pic.pimg.tw/roy731/1317312515-70408658_n.jpg

會選這咖機殼的原因很簡單：喜歡他低調好看的鋁面板

店家出清的關係，大概1張小朋友多一點購入(現在找不到了吧)

已有網友分享過開箱文，就不多做介紹了

其他選手:

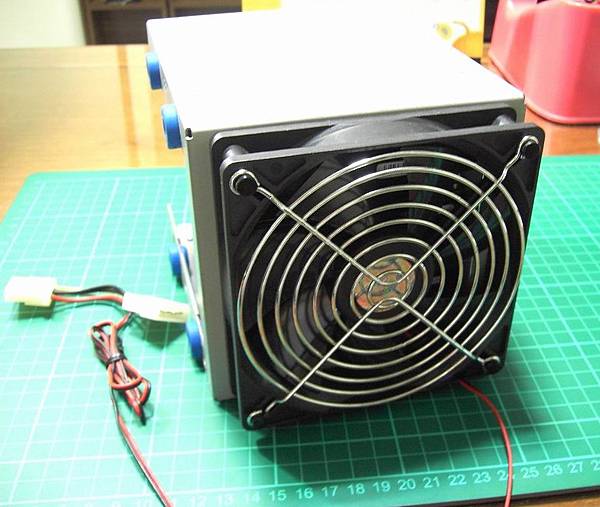

酷媽不知名的硬碟架
http://pic.pimg.tw/roy731/1317200324-645948814_n.jpg

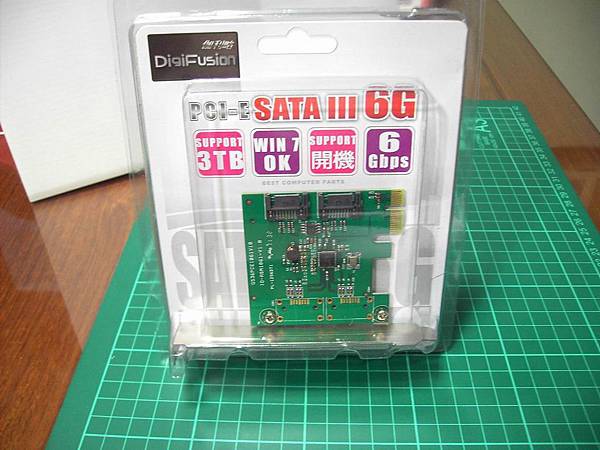

伽利略 PCI-E SATA III 2 PORT 擴充卡
http://pic.pimg.tw/roy731/1317200344-682703910_n.jpg

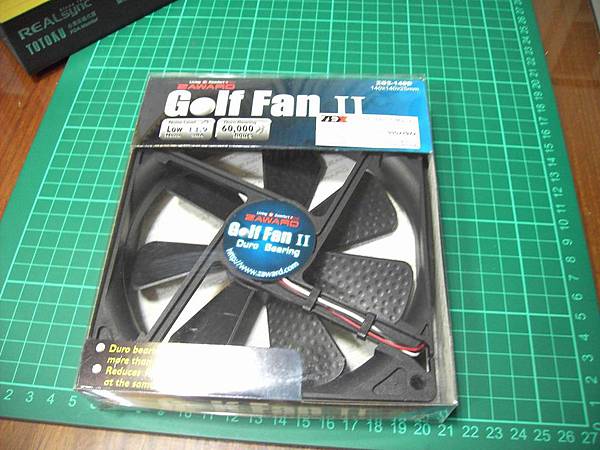

Zaward ZG2-140D 高爾夫系統風扇(裝在機殼前面板當進氣風扇)
http://pic.pimg.tw/roy731/1317200326-2601127945_n.jpg

隱藏武器整線十大兵器之首:束線

直接介紹組裝整線成果

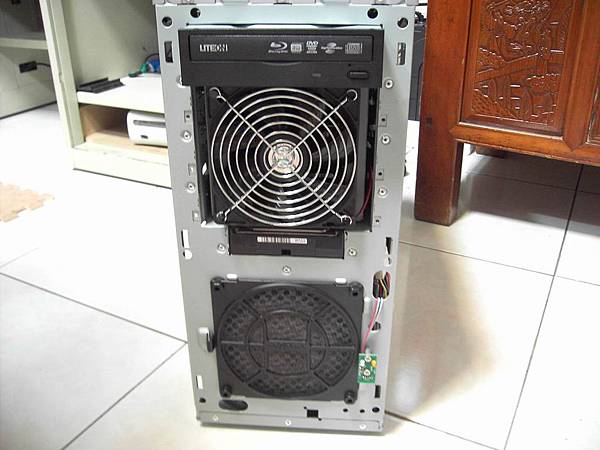

正面：將燒錄機與硬碟架裝入，下面的空間剛好裝上3.5吋系統硬碟
http://pic.pimg.tw/roy731/1317200337-3558290575_n.jpg

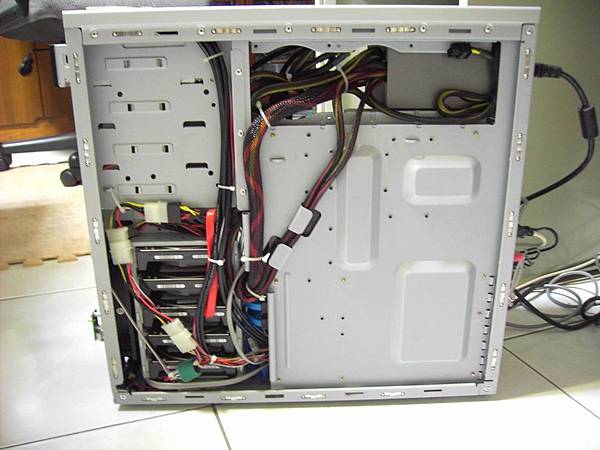

機殼背線整線情況
由於此機殼設計較老舊，上置電源與背線走線空間不足，因此我花了較多時間在此
http://pic.pimg.tw/roy731/1317200338-460187169_n.jpg

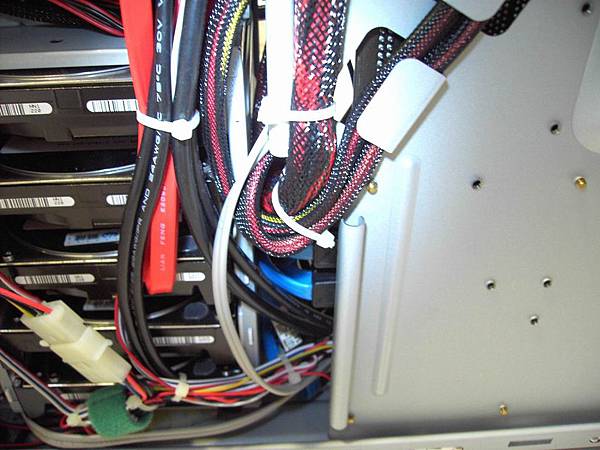

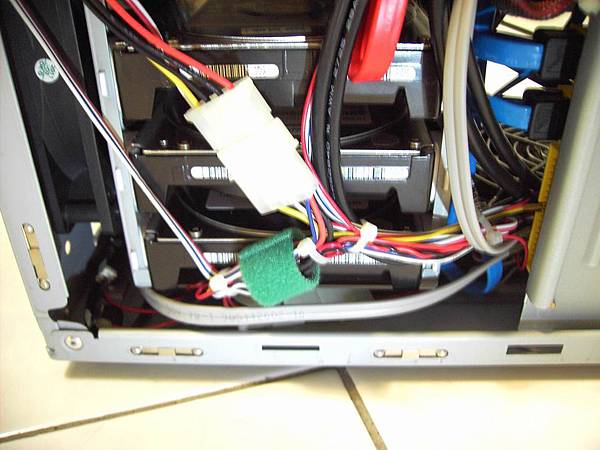

硬碟架後面有一些風扇線與機殼面板控制線，一一用束線整理好
其中硬碟要接擴充卡的距離較遠，使用灰色的SATA線是75CM的
http://pic.pimg.tw/roy731/1317200338-3959182106_n.jpg

http://pic.pimg.tw/roy731/1317200339-3152640475_n.jpg

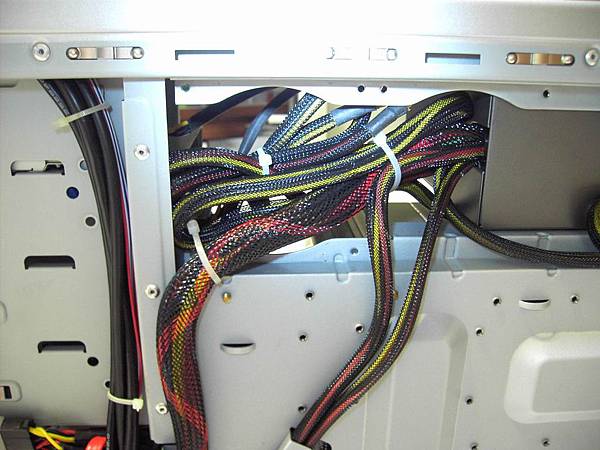

利用機殼與束線固定24pin與4P電源線，沒用到的6PIN線放在PSU旁的空間
http://pic.pimg.tw/roy731/1317200340-3073287062_n.jpg

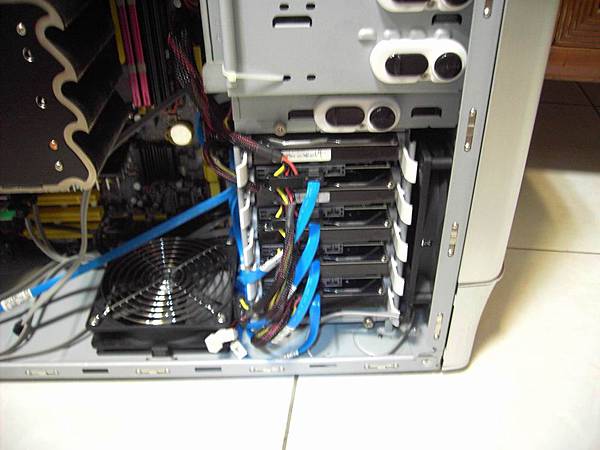

硬碟架裝上5個硬碟(沒有特別用束線，只把電源線與SATA線整理好塞在12CM進氣風扇旁邊)
擴充的3.5轉5.25硬碟架由於螺絲孔位不符，所以用束線固定住
因為有硬碟架本身就有防震橡膠，這樣固定後已很穩定
http://pic.pimg.tw/roy731/1317200341-3082994729_n.jpg

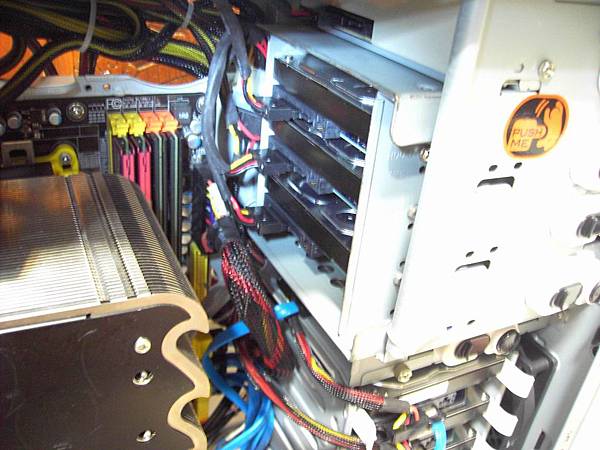

此時硬碟架的狀況
(已插電源尚未插上SATA線，這3顆硬碟預定要用較長的SATA線連接擴充卡)
http://pic.pimg.tw/roy731/1317200341-1431281787_n.jpg

酷媽硬碟架因前面有一個12CM風扇吹著3顆硬碟，所以溫度我想可以控制住

但是機殼的5顆硬碟架散熱就令人擔心，就算用14CM的高爾夫風扇效果恐怕也有限

實際測試後果然......
開機24小時後，5個硬碟溫度均在47℃~50℃，就算打開側板也沒有改善

動物機都需要長時間開機，硬碟持續處於高溫狀態下使用容易損壞，得想想辦法~

以下是我土砲改造的改善方法

既然1個14CM風扇不夠力，那就用更多的風扇去幫助散熱

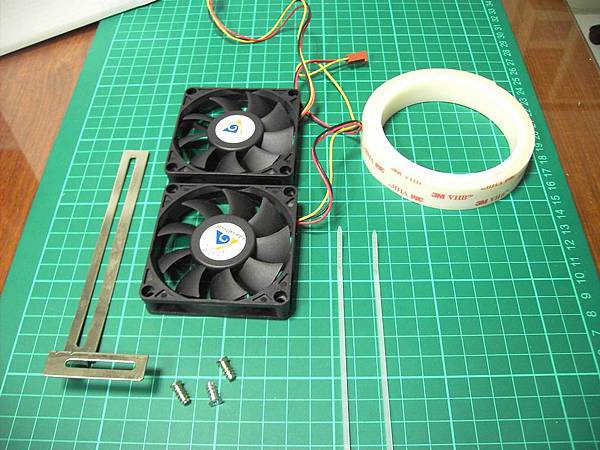

材料：1個PCI鐵片改裝零件、2個7CM薄扇、束線及3M雙面膠
http://pic.pimg.tw/roy731/1317200342-715432652_n.jpg

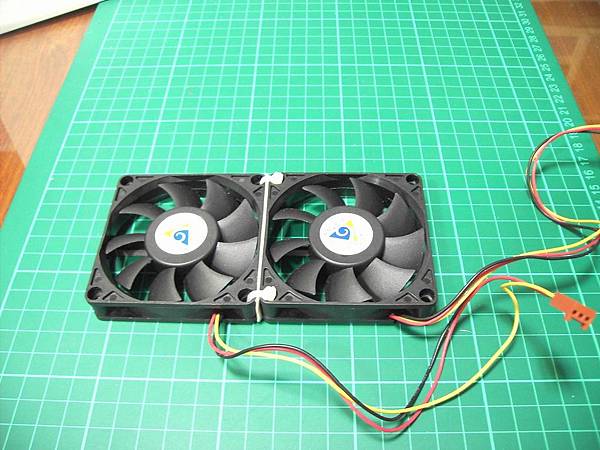

組合完成~其實就是把2個風扇固定在一起而已
http://pic.pimg.tw/roy731/1317200343-2684116078_n.jpg

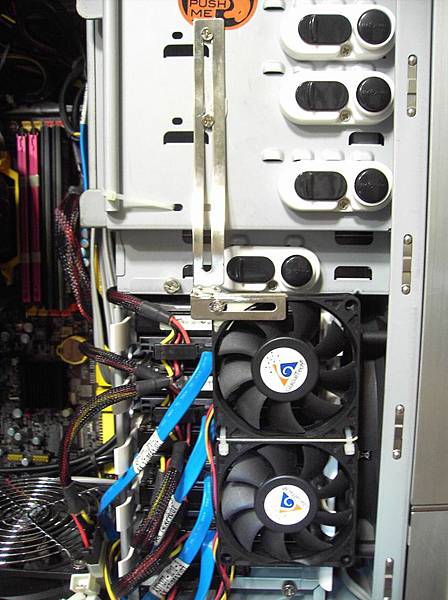

用PCI鐵片改裝零件將風扇鎖在硬碟架前，鐵片可坳折調整位置，使其不干涉到其他零件
http://pic.pimg.tw/roy731/1317200347-1119037705_n.jpg

原本我預期應該會有一定的效果，沒想到～～

側板未蓋上的情況下開機24小時後，所有硬碟居然維持37℃~40℃，

效果出乎預期的好到下巴都快掉下來XD

這種效果就跟我用家庭用電風扇直吹硬碟一樣，可見如果風道與風壓夠強的話

熱空氣的交換速率夠好對硬碟的散熱幫助很大，

建議廠商在機殼硬碟架的散熱部分可以試驗一下這種做法

硬碟架的前面板、左側板、右側板皆打洞裝風扇進氣，這樣形成的風壓一定很有效

(當然硬碟架的方向要能改一下，不然厚度可能不夠裝風扇)

這樣如果有人有將硬碟架裝滿硬碟的需求也不怕溫度過高了

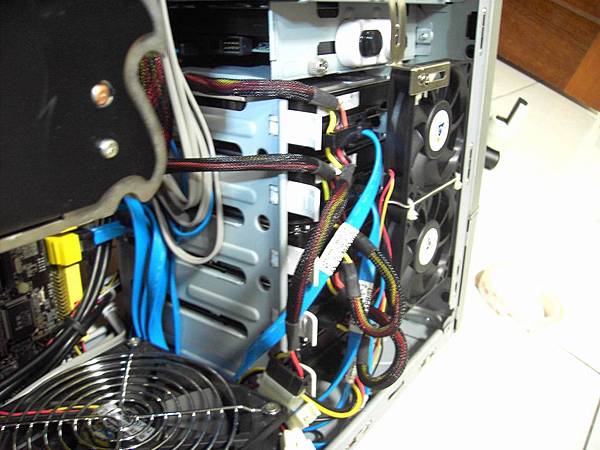

http://pic.pimg.tw/roy731/1317200349-3722352243_n.jpg

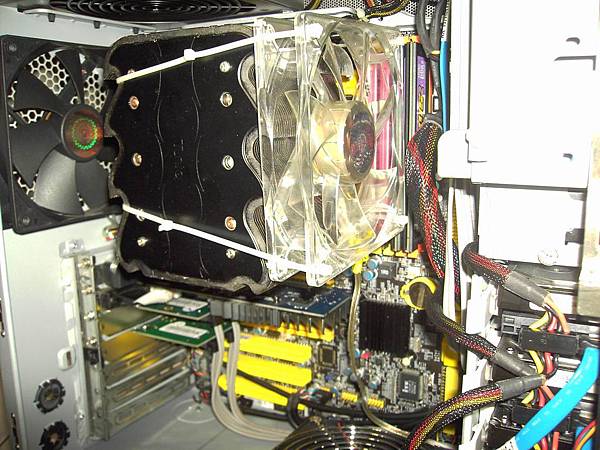

原本的TOWER120已經可以壓制550BE，但我為了將風扇的噪音降低，將轉速調的很低

所以用束線多加一個風扇，加強風道的效果幫助散熱
http://pic.pimg.tw/roy731/1317200351-4195285935_n.jpg

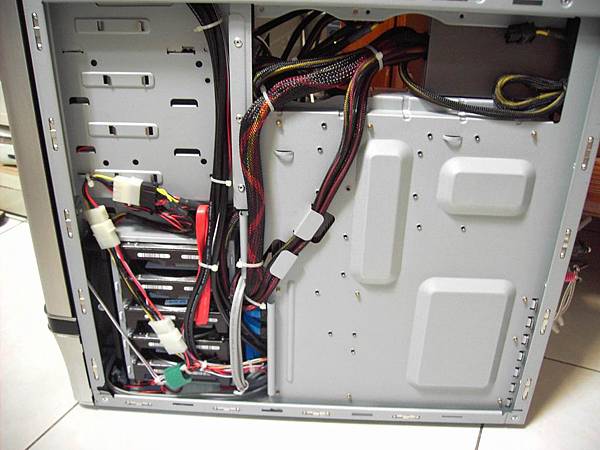

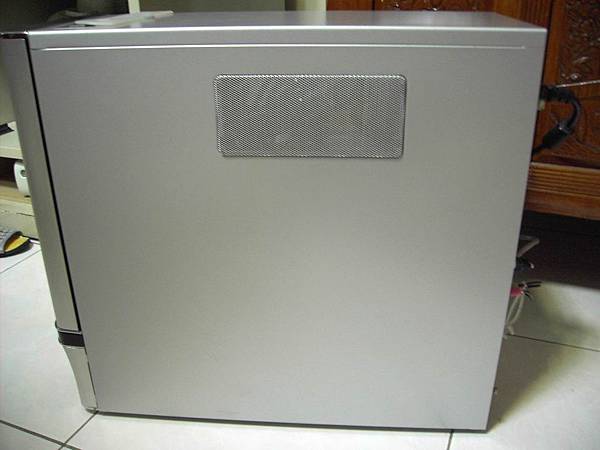

以上組裝整線完成~蓋上側板前的確認，雖然這機殼留的背線空間較小，但還是可以弄得
很整齊的
http://pic.pimg.tw/roy731/1317200349-2931617759_n.jpg

http://pic.pimg.tw/roy731/1317200350-842185935_n.jpg

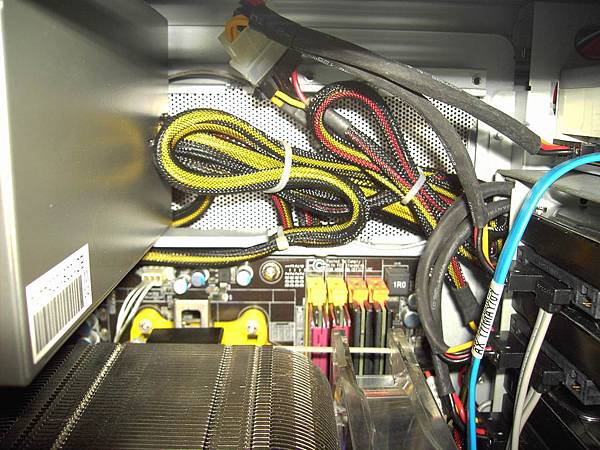

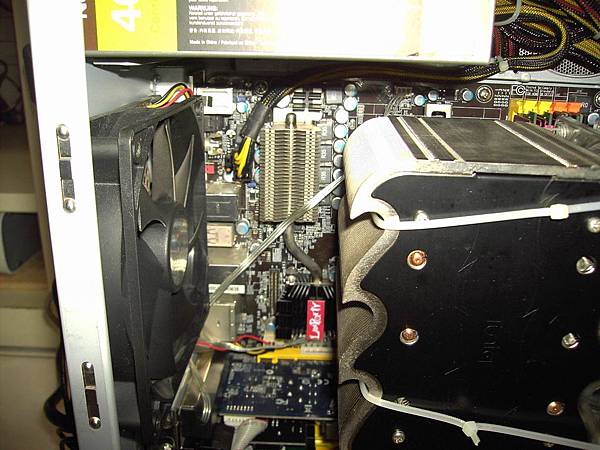

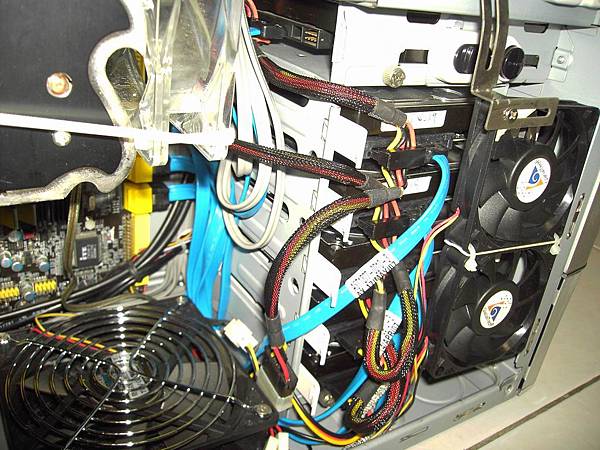

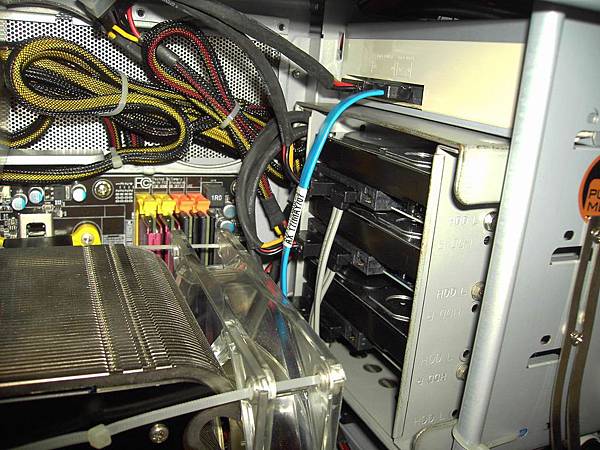

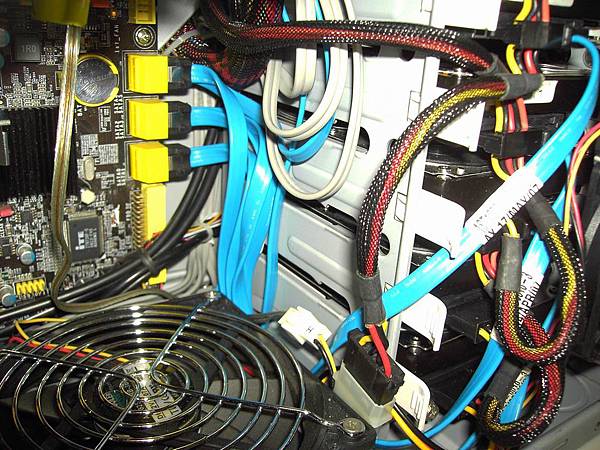

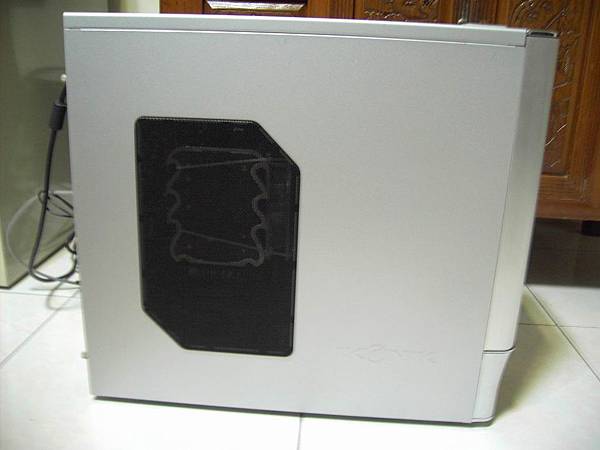

左側板蓋上前各細部確認
http://pic.pimg.tw/roy731/1317200348-3217299831_n.jpg

http://pic.pimg.tw/roy731/1317312518-1558636623_n.jpg

http://pic.pimg.tw/roy731/1317312522-1161556732_n.jpg

http://pic.pimg.tw/roy731/1317312523-1471023532_n.jpg

http://pic.pimg.tw/roy731/1317312526-3198016762_n.jpg

http://pic.pimg.tw/roy731/1317312517-81804411_n.jpg

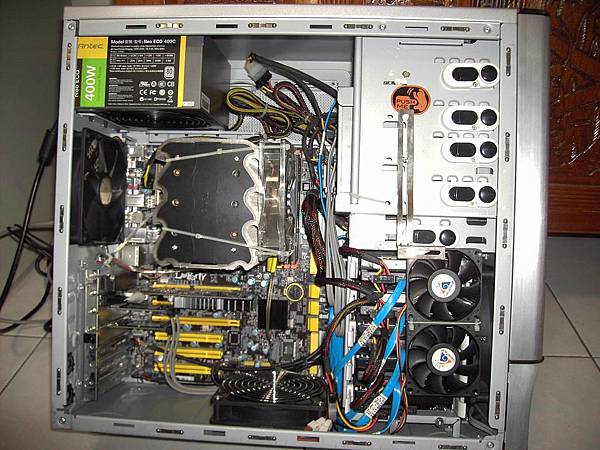

http://pic.pimg.tw/roy731/1317200351-2790495189_n.jpg

http://pic.pimg.tw/roy731/1317200352-3694930439_n.jpg

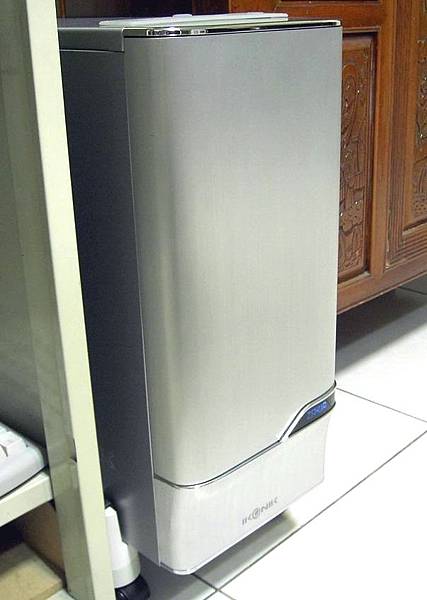

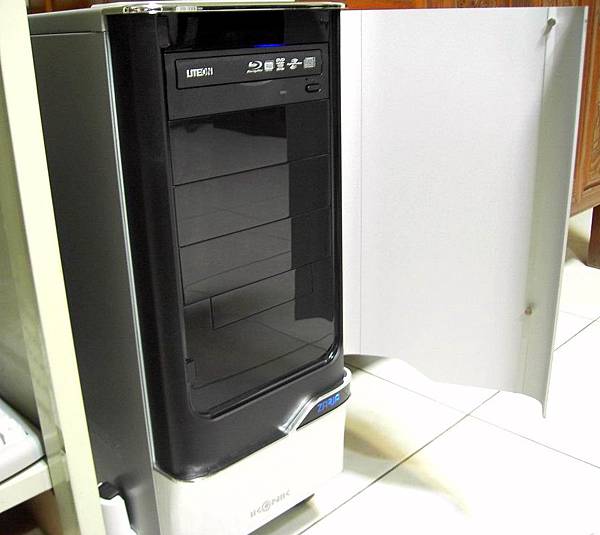

完成的機器.....很重呢.....因為硬碟多我搬的時候總是要小心翼翼

讓他坐上移動架推進角落吧
http://pic.pimg.tw/roy731/1317312531-2662201136_n.jpg

http://pic.pimg.tw/roy731/1317312532-4084573174_n.jpg

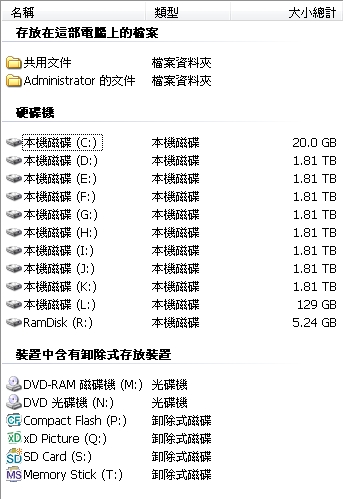

來看一下我的電腦系統資訊
http://pic.pimg.tw/roy731/1317476398-626638980.jpg

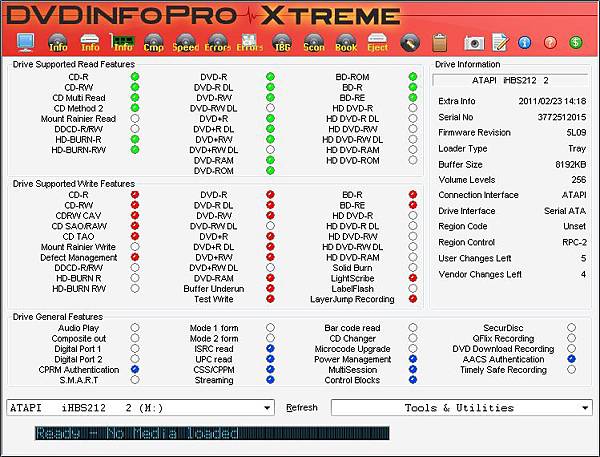

BD燒錄機資訊
http://pic.pimg.tw/roy731/1317476405-2385305170_n.jpg

接擴充卡的硬碟everest無法直接顯示
http://pic.pimg.tw/roy731/1317476402-2486117663.jpg

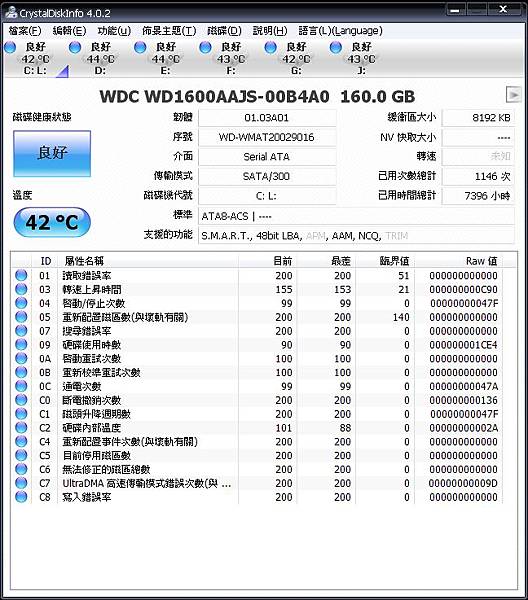

連續開機超過24小時後，硬碟溫度在42℃~44℃，比起打開側板果然高多了

大概是因為廢熱的交換速率不足，如果在側板硬碟架處打洞說不定能改善，
但是我不想做破壞性的工程，所以算了....硬碟45℃以下應該都不會有事
http://pic.pimg.tw/roy731/1317476401-3166155890_n.jpg

雖然硬碟塞得滿滿，但使用上並沒有感覺到有共振，

或許是硬碟架機構設計的橡膠有發揮作用，噪音也很小，我旁邊的家用電風扇都比他大聲

，聽音樂看影片時基本上感覺不到風扇的噪音，成果還不錯w，以上~謝謝收看。

後記:

近來訴求省電的NAS能見度大增，價錢也便宜許多了

4-bay的機器大概一萬左右

NAS每個月比個人電腦省大約300元的電費，3年就能省下機器的錢

ps.這數字是我推測的，電腦約120W，NAS約20W

24小時不關機下用電費計算機算出每個月約差300元(夏季電費較貴，非夏月較便宜)

如果有多處檔案交換的需求(也可以玩FreeNAS 啦...多花點時間搞軟體就是了)
，未來等價錢更便宜時考慮一下，這台電費有點兇XD

--
