在同一系列裡的上篇有網友提出
解決這次我們討論的問題的方法就是：散熱器別鎖太緊就好了
奉勸有這種想法的.....您還是比較適合裝原廠散熱器就好了(無言)
~~本文開始~~
我們不久前開了兩篇散熱器文字
http://bit.ly/2DEBYVY
ID-COOLING IS-40X 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與
壓力測試
http://bit.ly/2PLuuoN
ID-COOLING IS-30 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓
力測試

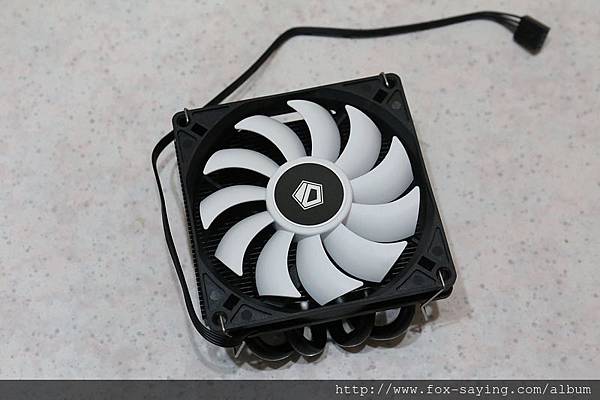

https://pic.pimg.tw/showmer/1556048758-1113568636_n.jpg
之後因為這兩顆散熱器在文內的表現沒預期的好
所以把它們都裝到 Deskmini 110 與 Deskmini 310 的文書機內
然後就心血來潮的燒一下機~~~當下發現，其中之一把 INTEL Core i5-7400 的溫度控制
的不錯
當下決心回頭來找問題，期待能還它一個清白
因為狐仔在開箱時就不斷的提到，熱管直觸的散熱器最怕的就是下壓力不足與不均的問題
個人依經驗判斷在 A300 下的溫度表現不佳有很大的可能就出在這上頭
直接拿在 7400 上表現不錯的 IS-40X 來抓問題
為了表現出我的疑慮
我們依然按照原廠的設定來安裝，並在散熱器的底部塗上稍過量的導熱膏 (這一塗就噴掉
200 元了XD)
拆下來一看，應該很明顯了~導熱膏沒有被大量擠出來接觸面

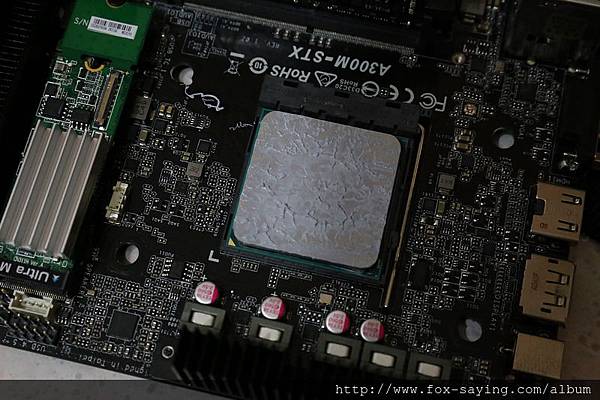

https://pic.pimg.tw/showmer/1556566074-1704088864_n.jpg
這表示散熱器的下壓力不足，造成的原因只有兩個
1. 熱管直觸型的散熱器下壓力太大會讓熱管過度型變，所以原廠設定就是不足
2. 因為此散熱器 AMD 扣具本身沒有強化底板，安裝後板彎過度造成接觸面的接觸不足

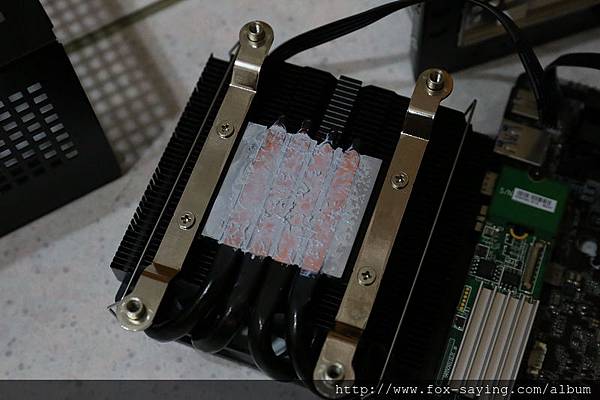

https://pic.pimg.tw/showmer/1556566073-395386706_n.jpg
不管是散熱器面或是 CPU 面的導熱膏都是集中在中間
基本上可以排除安裝時偏移與下壓力設計不足的問題
那麼問題就肯定只有一個，為了加強接觸面的貼合~ IS-40X 的扣件壓力預設頗大
所以在為設計有強化背板的狀態之下，變成微笑形態的主機板讓散熱器與 CPU 的接觸不
再緊密了
這樣種情況在 775 時代也發生過
https://pic.pimg.tw/showmer/1556566074-1323984847_n.jpg?v=1556566075
為了證實我們抓到的問題就是正解，我們把 貓頭鷹的強化背板拿來使用
強化背板來自 http://bit.ly/2DEBYVY
貓頭鷹 noctua NH-L9 系列 Low-Profile COOLER 迷你主機的高質感 CPU 散熱器選擇

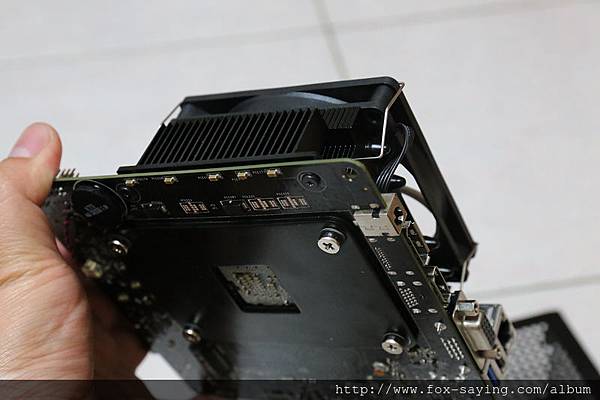

https://pic.pimg.tw/showmer/1556566075-1956387399_n.jpg
裝上貓頭鷹強化背板，使用的螺絲是 IS-40X 的
剛剛好~很合用，完全直上
https://pic.pimg.tw/showmer/1556566075-2736503543_n.jpg?v=1556566076

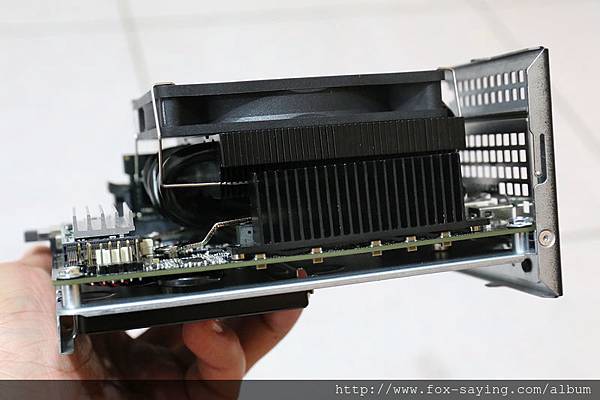

可以看到彎板情況不在了
https://pic.pimg.tw/showmer/1556566074-4924731_n.jpg
直接隨手燒一下，同用使用 AIDA64 的穩定性測試來進

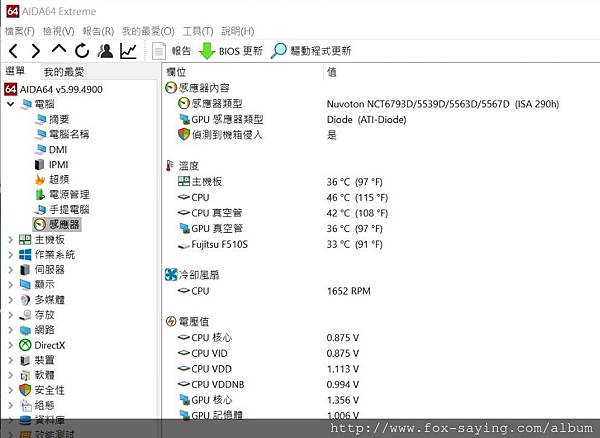

起始溫度
https://pic.pimg.tw/showmer/1556567480-692071256_n.jpg
直接把 CPU 與 GPU 選項都給勾了來測試試
與上次一樣燒個 20 分鐘看看
燒機最高溫88度
比起上次隨便跑都 97 度好太多了 !!!!
https://pic.pimg.tw/showmer/1556567481-4114022563_n.jpg?v=1556567482
六分鐘後降回51度
https://pic.pimg.tw/showmer/1556567480-227898412_n.jpg?v=1556567485
結果出來了
原罪就是無強化背板造成板彎後影響散熱
同樣的情況也會出現在
http://bit.ly/2PLuuoN
ID-COOLING IS-30 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓
力測試
也就是說 ID-COOLING 系列在原始設定狀態並不適合安裝在 DeskMini A300 系列
您需要給它一塊強化背板才能讓它展現真正實力
至於 Deskmini 的其它使用 Intel 系列的主機則因為 Iintel 的 CPU 座本身就有強化底
板設計
所以影響就沒那樣強烈 (當然了~如果有能力找一快超薄的金屬底板加上去會更好)
以上報告完畢
