前些日子有參加Intel光華開學祭CM Storm電競主題週的朋友
也許有發現海報上出現了一台從未見過的機殼~
[Link] http://www.xfastest.com/viewthread.php?tid=65672&fromuid=38227
沒錯! 這就是Cooler Master旗下電競品牌CM Storm全新
繼Enforcer執法者之後推出的全塔式電競風格機殼!
來看看裡頭有什麼不一樣的新設計吧~

包裝與機身外觀
外箱全彩印刷，正面印上機身照片
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/01.jpg

背面為特色說明
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/02.jpg

側邊為規格詳解
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/03.jpg

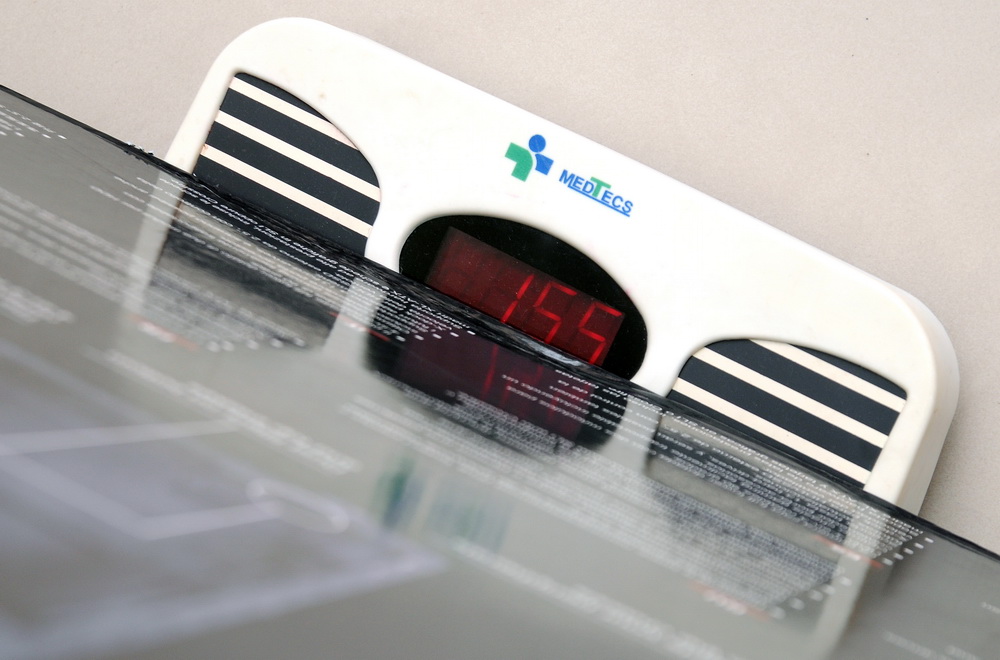

整箱機殼+配件+包裝的重量達15.5公斤
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/04.jpg

機身外觀
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/05.jpg

Full Tower設計，
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/06.jpg

機身前方面板有9格外露槽
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/07.jpg

機身頂部有個提把為其特色
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/08.jpg

機頂前端為開關與連接埠控制面板
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/09.jpg

機頂後段為排風孔位，並有個TROOPER字樣的Logo
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/10.jpg

排風孔內設有免拆機直接抽換式濾網
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/11.jpg

前方面板頂端的X-Dock
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/12.jpg

可直接安插2.5"的SSD或是硬碟
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/13.jpg

外露槽檔板皆為沖孔網設計
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/14.jpg

並有簡易拆卸的壓力扣
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/15.jpg

面板最下端CM Storm Logo處
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/16.jpg

是個零件盒抽屜
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/17.jpg

原來這邊藏了超豐富的裝機配件
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/18.jpg

http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/29.jpg

還有一條EPS 8 pin的延長線方便繞背整線

左側板下半部有大面積的沖孔網加強進氣
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/19.jpg

右側板只有靠前端下方有一小格通風處
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/20.jpg

後方排風處設計為12/14公分風扇共用孔位
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/21.jpg

上方還有3個水冷管孔位

擴充卡插槽有9個
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/22.jpg

右側為獨特Storm Guard檔板

下置式PSU設計
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/23.jpg

機身底部
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/24.jpg

腳座為類似音響腳墊設計，並使用螺絲固定
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/25.jpg

下方鏤空處皆有可抽換式濾網架
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/26.jpg

http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/27.jpg

面板與側板內側
側板內部
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/30.jpg

左側板還可安裝兩顆風扇

鋼板厚度約為0.8mm
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/31.jpg

面板線材
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/32.jpg

內接式USB 3.0 19 pin

風扇連接線
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/33.jpg

http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/34.jpg

前方面板內側
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/35.jpg

檔板內部有濾網
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/36.jpg

機身主架構前端
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/37.jpg

機頂面板內側
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/39.jpg

機頂提把結構
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/38.jpg

提把由橡膠包覆減輕壓力
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/43.jpg

機頂濾網
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/40.jpg

機頂上排風扇是20公分1000 RPM的規格，型號為A20030-10CB-3MN-F1
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/41.jpg

機頂前端控制面板特寫
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/42.jpg

機身內部結構
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/28.jpg

主機板固定處有著適用多種主機板的螺絲固定點與整線孔
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/44.jpg

後端內附一個14公分抽風扇
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/45.jpg

底部PSU放置處有橡膠墊片減震
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/46.jpg

還有一個可安裝4顆SSD的支架

前端上方為5.25"裝置安裝架
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/47.jpg

下方為3.5"硬碟安裝架
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/48.jpg

內附兩顆12公分1200 RPM的風扇
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/49.jpg

主機板背板有著超大的CPU背板鏤空以及繞背整線孔
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/50.jpg

整線空間約為18.44mm
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/52.jpg

硬碟抽換處
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/51.jpg

免螺絲硬碟安裝架
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/53.jpg

不過2.5"的裝置還是要用螺絲固定
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/54.jpg

http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/55.jpg

硬碟安裝架式可卸除的
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/56.jpg

卸除之後可將兩側的固定鋼板再拆下
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/57.jpg

換個方向~
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/58.jpg

就可將硬碟架轉向啦
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/59.jpg

http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/60.jpg

卸下硬碟架的空間其實也可以安裝5.25"的裝置
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/61.jpg

硬碟架的12公分風扇會發出紅光
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/62.jpg

機頂面板燈號
http://picx.xfastest.com/elvis/Chassis/CM-Storm/Trooper/63.jpg

試用心得
很大~~的一咖機殼(廢話，全塔式的不大才有鬼)，
整體外觀的設計走向非常有電競"霸主"的意味
為了因應玩家們通常會裝設較高階的CPU甚至是多顯卡，
CM Storm在Trooper的散熱設計部分下了不少苦心
目前預估售價不超過NT$5000，有需要電競風格電腦的朋友們可以多多參考，
感謝您的收看!!

--
