CoolerMaster G550M 半模組化銅牌 PSU - 3C

本文轉貼自傻瓜狐狸的雜碎物品

網誌好讀圖文完整版:http://showmer.pixnet.net/blog/post/39045046
------------------------------------------------------------------------------
組機整線一直是裝機者最麻煩的工作

對於有視覺潔癖的朋友，更是會花許多時間在這方面上

當然了...自己有此癖好自己整線就認了，但遇到幫組機的有此要求可就苦了裝機者了

前些日子朋友　GTM　就遇到了此狀況

於是狐仔幫他挑了顆半模組化的PSU讓他去完成任務(順手坳一下開箱...順便來聊聊)

以下為GTM協助狐仔完成的開箱

"酷媽"的半模組化的電源供應器 G550M 銅牌貨!!
http://pic.pimg.tw/showmer/1384361169-1446145825.jpg

相較於其它高單價的金牌商品有束口袋，有線材包

這款就陽春許多~~就是一顆"拋鵝"!!　（這一切只是為了降低售價）

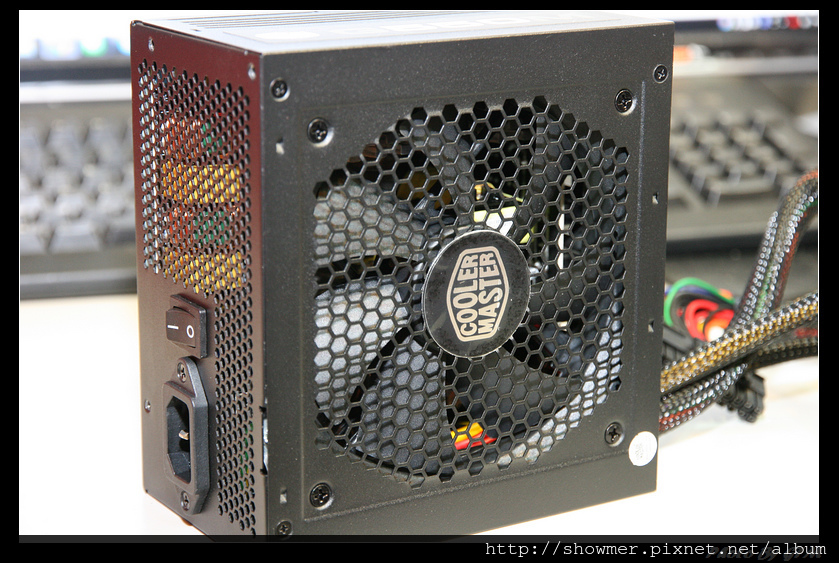

本體採用消光黑烤漆處理，風扇網直接在成型外殼時衝壓上去了

在視覺上比起之前的高階金V850
http://showmer.pixnet.net/blog/post/32683073/1
的確是陽春不少
http://pic.pimg.tw/showmer/1384361151-3780945035.jpg

輸出的詳細規格在此

從表中可以看出來

大家最關心的12V輸出為單路輸出...最大出力為42A

因為是單路輸出...比較不用擔心某一路的負載過量問題

3.3V與5V各別的最高輸出為20A

但總輸出最高只能達到100W

(友善提示: W= A x V )

以目前以12V為需求主流的硬體設備來說仍然相當的夠用
http://pic.pimg.tw/showmer/1384361157-2898644726.jpg

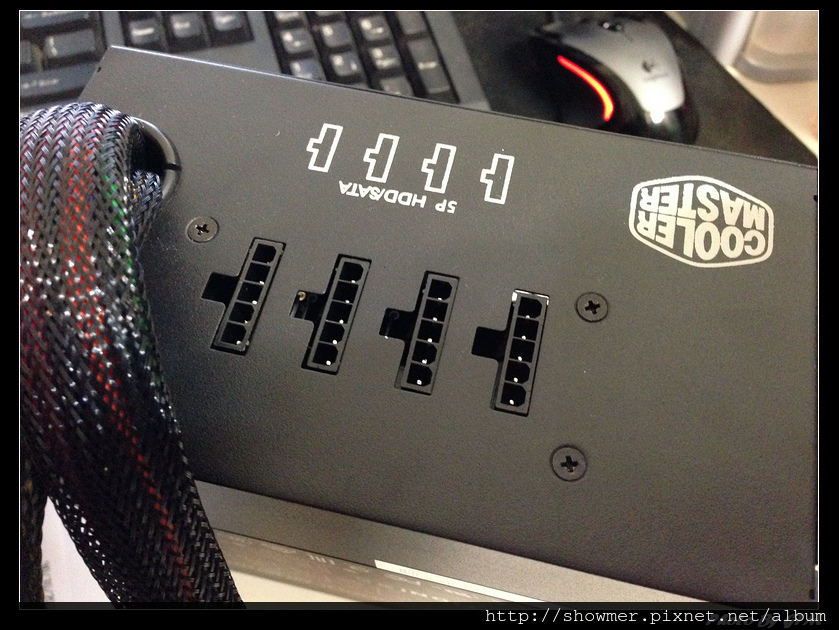

模組化的接口是長這樣子的


比起全模組化複雜的插頭~~G550M的插座就相當簡單


防呆的設記計本身兼俱了固定功能...可以增加接頭與本體連接的穩定性


這一項對模組化 PSU 來說尤其重要


主機版端24pin、CPU12V以及PCI-E供電線這些對於現代主機幾乎全必要的接線則未模組化


也就是說模組化的只有儲存端的線材(SATA/大四PIN)
http://pic.pimg.tw/showmer/1384361156-1405458318.jpg

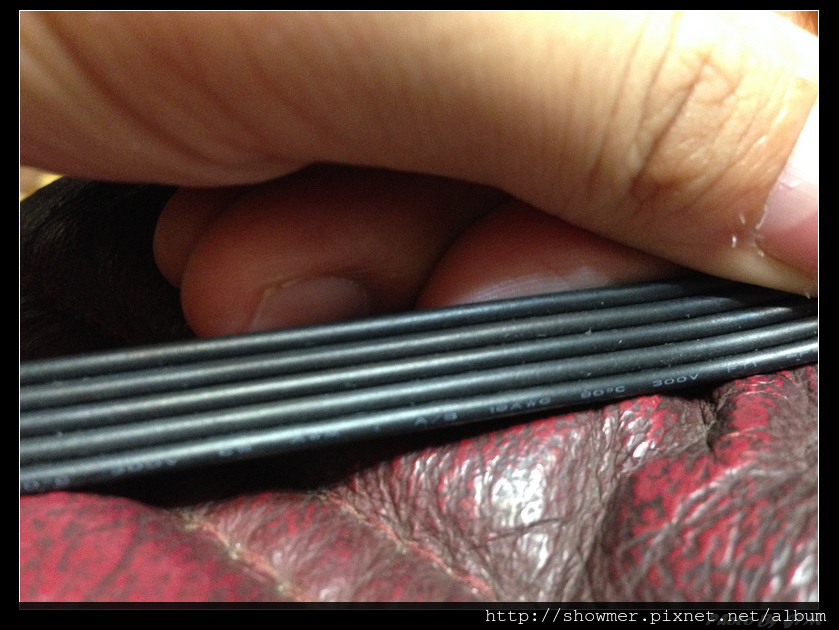

線材至少都有18AWG的規格...安全性不用擔心^^
http://pic.pimg.tw/showmer/1384361153-957931019.jpg


線材與主機板端是依標準的20+4P

兩個線材的結合方式穩定性還不錯


不易脫離...需要分拆時的困難度也不高...簡單又好使
http://pic.pimg.tw/showmer/1384361159-1179784689.jpg


CPU供電的部分為4pin+4pin
http://pic.pimg.tw/showmer/1384361163-2643334713.jpg

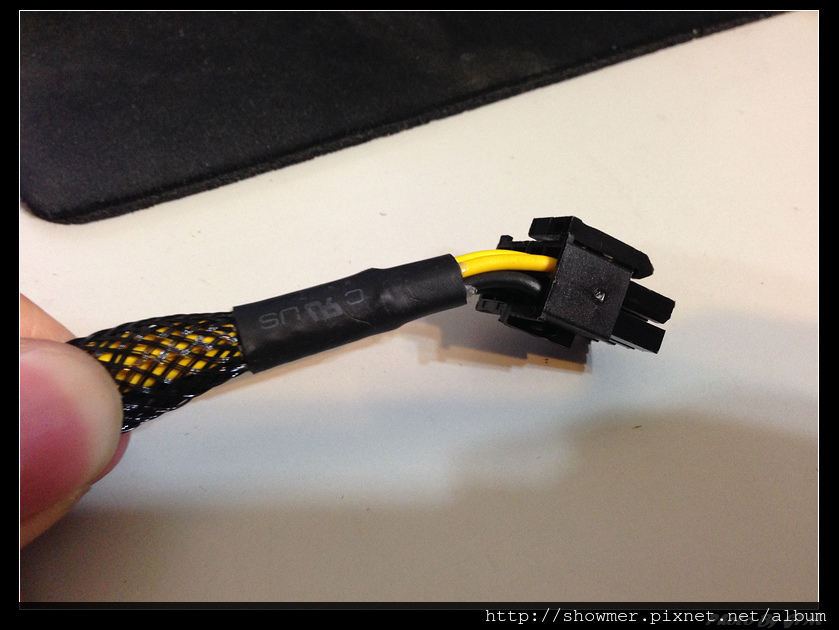

PCI-E供電的部分提供了兩組6+2pin
http://pic.pimg.tw/showmer/1384361161-1957764308.jpg

完整圖文介紹請移駕http://showmer.pixnet.net/blog/post/39045046

--
